DOCUMENTAÇÃO DO USUÁRIO

Aqui você encontrará uma compilação de informações que descrevem, de forma objetiva e resumida, a estrutura e toda a miscelânea de ferramentas disponíveis no GEO360 .

Procurando pelos manuais antigos do sistema? Veja aqui .

1. O que é o SIGWeb GEO360?

O GEO360  é um Sistema de Informações Geográficas (SIG) executado na web, projetado para viabilizar a gestão e disseminação de informações espaciais nas organizações, oferecendo uma ampla gama de recursos para coleta, armazenamento, análise e publicação de dados geográficos. Ele permite que usuários operacionais tomem decisões com maior eficiência e facilita o intercâmbio de dados com outras plataformas, tornando-se uma solução integrada e flexível para diversas áreas de atuação, como tributação imobiliária e gestão de dados multifinalitários.

Um dos principais diferenciais do GEO360  é sua capacidade de integração com outras plataformas. O sistema se conecta a soluções desktop de Sistemas de Informação Geográfica, como o QGIS, além de plataformas web como ArcGIS Online, Geoserver e Mapserver. A integração ocorre por meio de uma vasta gama de APIs, todas desenvolvidas conforme o padrão OpenAPI 3.0, incluindo APIs de dados e APIs de tiles vetoriais e raster. Essas capacidades tornam o GEO360  uma plataforma altamente interoperável, permitindo integração com sistemas tributários, fiscais e plataformas governamentais, com diversos casos de uso comprovados. A plataforma também conta com um módulo de integração que permite a configuração de webhooks para envio e recepção de dados, além de opções de customização adaptáveis às necessidades específicas de cada cliente.

Em termos de armazenamento, o GEO360  opera com bancos de dados objeto-relacionais, com destaque para PostgreSQL e PostGIS, que são amplamente utilizados para armazenamento e manipulação de dados geoespaciais. Embora o sistema não suporte nativamente formatos como Geopackage e Shapefiles, ele oferece ferramentas para converter esses formatos e fazer o upload dos dados no banco PostGIS, assegurando compatibilidade com diversas fontes e fluxos de trabalho.

O GEO360  é oferecido como uma solução SaaS (Software as a Service - Software como serviço), hospedado em uma infraestrutura de nuvem de alta disponibilidade no Brasil. Ele foi projetado para ser autoescalável e distribuído por datacenters em todo o país, garantindo redundância, segurança e continuidade operacional. O sistema conta com avançados mecanismos de backup automático e disaster recovery, assegurando que os dados dos usuários estejam sempre protegidos e acessíveis. Além da versão em nuvem, o GEO360  também pode ser implementado localmente, em modo Air Gap, sem a necessidade de conexão à internet, atendendo às exigências de clientes que preferem uma solução on-premises. Para aqueles que precisam de uma combinação de ambas as abordagens, a plataforma também suporta infraestruturas híbridas, que integram armazenamento local e em nuvem, desenhadas sob medida para as necessidades de cada cliente.

A segurança é outro aspecto fundamental do GEO360 . Todas as transações de dados realizadas através de suas APIs utilizam autenticação por tokens JWT (JSON Web Tokens), garantindo que apenas usuários autorizados tenham acesso às informações. Além disso, as conexões com os bancos de dados são restritas por padrão, sendo liberadas apenas mediante solicitação para usuários e locais específicos, seguindo as melhores práticas de segurança da informação.

2. Como é a estrutura do GEO360?

O GEO360  possui funcionalidades para a coleta, armazenamento, análise e publicação de dados geográficos, abrangendo as mais diversas áreas da municipalidade, desde a tributação imobiliária até a gestão de dados multifinalitários.

A sua principal componente é a plataforma de geoprocessamento, com recursos para a Gestão de equipes e usuários, Auditoria, Gestão de Módulos e Projetos, tela gráfica com o mapa georreferenciado, recursos para a entrada de dados, gestão de camadas e formulários e ferramentas de edição gráfica e de atributos.

O sistema está desenhado para que um Tenant seja um cliente com um projeto macro, ou seja, pensando em município, o Tenant será o municipio@geo360.com.br e com isso todos os módulos serão derivados deste Tenant.

Por exemplo, considerando um projeto em Brasília, teremos o Tenant brasilia@geo360.com.br, e com isso, o respectivo banco de dados que irá suportar todas as informações do projeto.

NOTA: É a equipe técnica de TI da Topocart que tem a permissão para criar o Tenant para os municípios.

Vale destacar que a partir de um banco de dados, com o respectivo modelo conceitual de estruturação estabelecido, o GEO360  irá acessar estas informações, que em princípio estarão hospedadas em nuvem.

Outra informação relevante na criação do projeto base é a catalogação das camadas principais que todas as secretarias poderão utilizar. Ou seja, são camadas como: Limite de município; Bairros; Lotes e Ortofotos, podem ser utilizadas em todos os outros módulos derivados deste Tenant (cliente).

Um módulo é um conjunto de informações geridas por um setor da administração pública. Ele é composto por um conjunto de camadas, algumas específicas e outras genéricas (gerais), e é designado para um grupo específico de usuários, com diferentes níveis hierárquicos de permissão.

Em síntese, existem módulos específicos que dispõem de funcionalidades e/ou ferramentas específicas, como por exemplo:

• Cadastro Imobiliário: possui integração com sistema tributário e os atributos, conforme o nível de integração, fluem em sentido único ou em 2 sentidos [Reader (Leitor) | Writer (Escritor)];
• Observatório do Mercado Imobiliário: possui camadas e funções específicas contendo modelagem matemática e geoestatística para elaboração da PVG;
• Plano Diretor: funcionalidades específicas com cruzamento de camadas do zoneamento urbano para apresentar relatórios com índices e parâmetros urbanísticos;

Bem como, há módulos abrangentes focados em outros setores públicos.

• Cadastro Multifinalitário: corresponde a todos os módulos que podem consumir camadas base de outros projetos e hospedar camadas específicas, mas que não tem uma modelagem funcional específica sobre camadas e/ou atributos. Dentre eles podemos citar alguns como:
  • Defesa Civil;
  • Meio Ambiente;
  • Turismo;
  • Saúde;
  • Educação; entre outros.

NOTA: O carácter multifinalitário do GEO360  atende às necessidades tanto do setor público como do setor privado.

2.1. Cadastro Multifinalitário

O Cadastro Técnico Multifinalitário (CTM) é um sistema de registro de elementos espaciais que descreve a estrutura urbana de um município. Ele é composto por componentes geométricos que fornecem informações integradas para atender a diversas funções, visando otimizar o planejamento urbano e as ações da gestão municipal.

O CTM permite o monitoramento e a atualização transparente das informações, além de facilitar a aplicação da justiça fiscal sem a necessidade de ajustes nas leis vigentes e nas alíquotas que incidem sobre o imposto territorial.

Assim, sua aplicação abrange três vertentes importantes:

1. Fiscal: Identificação de benfeitorias e proprietários para regularização cadastral e recolhimento de impostos;
2. Jurídico: Reformulação dos direitos de propriedade;
3. Planejamento: Desenvolvimento urbano regularizado com base nos interesses municipais.

Destaca-se, portanto, os benefícios que a aplicação do CTM traz para o município. Toda a Gestão Municipal passa a se planejar de maneira mais assertiva e a formular ações de Políticas Públicas mais eficientes para diversas áreas, como saúde, meio ambiente, defesa civil e assistência social.

2.2. Cadastro Imobiliário

O Cadastro Imobiliário compreende um conjunto de informações descritivas das propriedades imobiliárias públicas e particulares dentro de um perímetro urbano, apoiado sempre de um sistema cartográfico próprio, que direciona a representação dos dados de múltiplas finalidades.

São inúmeras as vantagens de realizar um cadastro imobiliário, pois ele não só proporciona benefícios fiscais e possibilita o recadastramento dos imóveis, mas também contribui para a redução da burocracia na obtenção de licenças urbanísticas, o monitoramento do crescimento e a organização do território urbano e rural. Além disso, auxilia na prevenção da ocupação de áreas de risco, na fiscalização e transparência para a população, no fortalecimento das secretarias, na economia de recursos financeiros e na promoção da justiça fiscal e social.

O GEO360  é capaz de gerenciar de maneira eficiente os dados de atualização cadastral provenientes de aerolevantamentos. Através de uma base georreferenciada acessível pelo sistema SIG, é possível descrever a localização espacial das propriedades, identificar os limites dos terrenos e as características qualitativas e quantitativas das construções. O GEO360  possibilita a integração das informações fiscais com o banco de dados espaciais. Em outras palavras, o sistema assegura a ligação dos dados cadastrais de cada contribuinte com sua propriedade correspondente. Além disso, de maneira integrada e unificada, garante a atualização das informações contidas no Boletim de Cadastro dos Imóveis (BCI).

2.3. Observatório do Mercado Imobiliário - O.M.I.

Uma das principais dificuldades enfrentadas pelos gestores municipais é acompanhar e compreender as constantes mudanças no mercado imobiliário local, o que pode levar à desatualização dos valores de referência utilizados na avaliação dos imóveis. Portanto, é crucial implementar um Observatório do Mercado Imobiliário para evitar a evasão fiscal e, consequentemente, a perda significativa de recursos devido à utilização de valores genéricos de planta criados sem embasamento técnico e que não refletem os valores reais praticados no mercado imobiliário.

O Observatório de Mercado Imobiliário é um sistema avançado de gerenciamento que utiliza tecnologia de ponta para acompanhar em tempo real as mudanças nos preços dos imóveis urbanos do município, levando em consideração todas as variáveis que impactam na determinação de seu valor de mercado.

A Planta de Valores Genérico (PVG) é um método que irá permitir a determinação os valores de mercado dos imóveis urbanos do município por meio da avaliação em massa e/ou individual de cada propriedade. Essa avaliação, através do valor venal dos imóveis, será utilizada como base para o cálculo de impostos como IPTU, ITBI e Contribuição de Melhorias, sendo um instrumento fundamental para que o município possa cobrar dos contribuintes um valor justo sobre a propriedade.

O GEO360  oferece uma variedade de ferramentas especializadas em geoestatística e análise de dados, que são essenciais para a atualização e manutenção da Planta de Valores (PVG). O módulo também inclui camadas específicas que são projetadas para atender às necessidades matemáticas do sistema, dependendo de sua finalidade. Isso inclui amostras de raspagem para homogeneizar os dados relacionados ao valor do metro quadrado de terrenos e construções; camadas de avaliação de terrenos e imóveis para cálculos baseados em conceitos de geoestatística; domínio geográfico para definir áreas com interações distintas devido às características únicas de cada região; e as zonas de ajuste que permitem a depreciação ou valorização de regiões de acordo com o plano diretor do município.

2.4. Plano Diretor

O Plano Diretor é uma legislação municipal que guia o desenvolvimento urbano, assegurando que a cidade cumpra sua função social e priorize o interesse coletivo sobre os interesses individuais. Ele estabelece regras para a ocupação do espaço urbano.

Por outro lado, a Lei de Zoneamento pode ser vista como um complemento do Plano Diretor, pois divide a cidade em zonas e define as diretrizes para a ocupação de cada uma, como o tipo de uso (comercial ou residencial) e as restrições quanto ao tamanho de edifícios e residências.

Em resumo, os municípios que possuem um Plano Diretor bem definido desfrutam de diversos benefícios, principalmente no que diz respeito ao direcionamento do crescimento urbano. Isso significa que as ações do poder público são alinhadas aos interesses da população, garantindo os benefícios da urbanização, os princípios da reforma urbana, o direito à cidade, a cidadania e a gestão democrática.

O GEO360  aborda de forma prática o tema por meio do seu módulo: Plano Diretor, que está diretamente associado às diretrizes do zoneamento urbano. Com ferramentas altamente personalizadas, o sistema atende às demandas relacionadas à construção e à delimitação das zonas, permitindo a atribuição de seus critério de uso e ocupação do solo. Além disso, possibilita a criação e a disponibilização de relatórios de consulta de viabilidade prévia, que auxiliam e orientam no desenvolvimento e nos interesses de cada região administrativa do municipio.

2.5. Como criar um novo Módulo no GEO360?

Os módulos são utilizados para diferenciar conjuntos de dados destinados à análises específicas, assim como gerenciar as permissões dos usuários em relação à estes dados. Um exemplo disso é a criação de um módulo para cada secretaria existente na prefeitura, onde cada setor terá um ambiente próprio e será responsável pela elaboração, validação e publicação dos seus dados.

Para a criação de um novo módulo no GEO360  o usuário deverá acessar o menu de Módulo na interface inicial ao centro de tela, ir em Lista de módulos e clicar na opção Novo módulo.

NOTA: A opção Lista de módulos aparecerá apenas ao administrador geral do Tenant. Já a opção Gerenciador de módulo estará habilitado somente aos usuários que possuem a permissão de administrador no módulo acessado. Ou seja, se alterar o módulo e sua permissão alterar, a opção não ficará visível. Contudo, na aba à esquerda, ao lado da opção de camadas, há a opção de módulos, permitindo que os usuários criem seus próprios ambientes de trabalho, sem a necessidade de permissão de administrador.

Figura 01 - Criar módulos no GEO360

Na janela que será aberta, o usuário poderá definir o nome do novo módulo. Por padrão, o projeto deverá ser definido como do tipo Genérico. Por fim, após preencher essas informações, basta clicar em continuar e o novo módulo será criado.

O acesso ao novo módulo deverá ser realizado de maneira análoga aos demais módulos já criados. E a equipe que irá acessá-lo deverá ser habilitada pelo usuário administrador (criador) do módulo em questão.

3. Interface Gráfica do GEO360

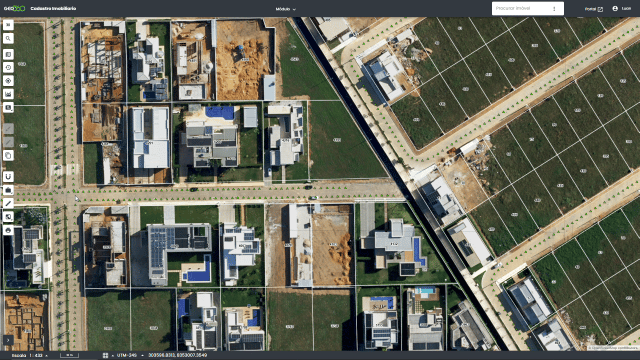

Após realizar o login e acessar o sistema, tem-se a visão geral a partir da tela inicial do módulo em que o usuário estava na última seção de login. Quando o usuário estiver realizando o primeiro acesso, será apresentado a lista de projetos existentes para o usuário selecionar.

NOTA: O usuário só poderá visualizar os módulos em que lhe forem permitidos o acesso. A liberação depende do usuário administrador de cada módulo.

O sistema é composto por uma barra de camadas, à esquerda, que apresenta as camadas carregadas no módulo especificado. E ao lado das camadas, são dispostas algumas das ferramentas interativas que compõem o sistema.

Na parte inferior, há ferramentas de leitura de escala, grade e configurações da projeção do projeto.

Na barra superior, ao centro da tela, tem-se o menu Módulo onde o mesmo dispõe de uma série de configurações. E ainda na mesma barra, mais à direita, estão disponíveis as funções Procurar Imóvel, Portal (acesso ao portal externo, se houver), e Menu do usuário.

Figura 02 - Interface gráfica do GEO360

3.1. Procurar Imóvel

A ferramenta de Procurar Imóvel do GEO360  foi desenvolvida para simplificar a pesquisa de imóveis utilizando os dados do contribuinte e do registro imobiliário. Essa funcionalidade realiza uma busca dinâmica entre os dados inseridos na pesquisa e os registros de cadastro imobiliário existentes, exibindo na tela todos os imóveis de interesse encontrados.

Ao acionar a função Procurar imóvel, será disposto em tela um pop-up denominado Pesquisa avançada. Nessa nova aba será possível realizar pesquisas por dados de:

• Imóveis: Número de cadastro; inscrição cartográfica; nome do proprietário ou CPF/CNPJ.

NOTA: O número da inscrição cartográfica é atribuído pelo município para identificar de forma única um imóvel no cadastro imobiliário municipal. A chave será composta, normalmente, por uma lógica de 15 digitos denominados DSQLU:

• D: Código de referência do distrito - 02 dígitos;
• S: Código de referência do setor ou bairro- 02 dígitos;
• Q: Código de referência da quadra - 03 dígitos;
• L: Código de referência do lote - 04 dígitos;
• U: Código de referência da unidade - 04 dígitos.

01.02.003.0004.0005 (DSQLU - Nível de unidade) | 01.02.003.0004 (DSQL - Nível de lote)

O número de dígitos pode variar de acordo com os municípios. Por exemplo, em algumas cidades, o padrão para o código de referência das quadras é de 04 dígitos. Isso ocorre devido à presença de quadras com numeração como 120D ou similar. Portanto, a chave de referência deve ser capaz de acomodar essas variações ou, em alguns casos, é necessário realizar a higienização ampla da base de dados e aplicar uma nova lógica de enumeração das quadras. Essa situação também se aplica aos outros campos que compõem a inscrição cartográfica.

• Logradouros: Nome da rua e o código do logradouro.

NOTA: O código de logradouro está presente no BCL (Boletim de Cadastro de Logradouros). Todo logradouro no municipio possui ou deve possuir um registro de cadastro único em toda a sua extensão. E o código varia conforme o eixo/seção de logradouro transpõe entre os bairros.

Podemos exemplificar da seguinte forma: a avenida João Pinheiro interliga o comercio local e cruza 03 bairros importantes (Centro, Barcelona e Vitória). Em uma análise macro, a avenida João Pinheiro terá 03 códigos de referência. Código 001 quando passar pelo bairro Centro; código 002 no bairro Barcelona; e código 003 no bairro Vitória. Ao transitar entre os bairros, o eixo de via também poderá ser seccionado pelas vias coletoras. Entretanto, todo eixo seccionado terá o mesmo código de referência do bairro que está localizado. Logo, conforme o nosso exemplo, toda e qualquer ramificação dentro do bairro Centro terá o código 001.

• Endereço: Nome da rua e o número de porta.

NOTA: A numeração oficial dos imóveis, também conhecida como número de porta, é estabelecida de acordo com os parâmetros do setor de cadastro imobiliário. Em geral, a numeração atribuida aos imóveis considera o início do logradouro e o sentido em que o imóvel se encontra em relação ao eixo. Se posicionado ao lado direito, o número será par. Se posicionado ao lado esquerdo, o número será ímpar. Bem como, será considerado o valor métrico da frente dos lotes, denomidados de testada. Ou seja, conforme ocorre o avanço de testada em relação ao marco inicial, maior será o valor atribuído ao número de porta.

De forma didáditica, considere 03 lotes com medidas de 12x30m (360m²), à direita do eixo de logradouro. Estes lotes terão as respectivas numerações: Lote inicial: Número de porta igual a 12; Lote intermediário: Número de porta igual a 24; Lote final: Número de porta igual a 36.

Em um caso hipotético de parcelamento do lote intermediário em 2 lotes de 6x30m (180m²), seria realizado um reajuste da sequência de numeração considerando agora 02 testadas de 06 metros. Logo, teriamos: Lote inicial: Número de porta igual a 12; Lote intermediário 01 (Desmembrado): Número de porta igual a 18; Lote intermediário 02 (Desmembrado): Número de porta igual a 24; Lote final: Número de porta igual a 36.

Ao realizar uma pesquisa, serão apresentados os resultados encontrados em lista. Quando retornado mais de uma resposta, o usuário terá a opção de selecionar as opções de interesse. Em sequência, ao clicar em Ir para o mapa, será destacado em azul claro os objetos de pesquisas.

NOTA: Observe na imagem abaixo que a pesquisa de inscrição cartográfica a nível de lote é retornado todas unidades. Caso fosse de interesse uma unidade em especifico, teria que seleciona a unidade em lista ou realizar o filtro considerando a inscrição a nível de unidade.

Em relação a pesquisa de logradouro, note que a pesquisa gerou 03 resultados. Ou seja, o código pesquisado existem 03 eixos de via denomidas como Rua Maria Raimunda Pereira. Caso a pesquisa fosse pelo nome da rua e seu eixo transpassasse bairros diferentes, entraria na condição explicada anteriormente para o cadastro de logradouros.

Figura 03 - Procurar imóvel

A ferramenta Procurar imóvel será disponibilizada, por padrão, somente no módulo: Cadastro Imobiliário.

Os outros módulos do sistema terão a opção Configurar pesquisa no mesmo layout. Essa ferramenta funcionará de maneira análoga à funcionalidade de Procurar imóvel, considerando os múltiplos formulários e campos existentes em cada camada.

Figura 04 - Configurar pesquisa

3.2. Portal

Portal, ou Geoportais, é o ambiente complementar do GEO360  utilizado para interagir em modo publico ou privado de compartilhamento das informações existentes em cada módulo.

Todo módulo dentro do GEO360  possui o seu geoportal ativo. O modelo inicial do portal terá, por padrão, algumas ferramentas já disponíveis como: zoom de mapa; meu local; legendas; e mapas base totalmente responsivos. As únicas ações que o usuário terá de fazer será o envio e a configuração dos campos dos formulários existentes das camadas para posterior consulta, conforme a figura a seguir.

Sendo assim, acesse o Gerenciador de módulos; selecione a camada de interesse e vá em Nível de acesso. Em seguinda, habilite a opção Portal em Portal do módulo. Isso já é o suficiente para a camada aparecer no portal.

NOTA: Se a aba do portal estiver aberta ao direcionar uma nova camada para ela, será necessário atualizar a página (F5) para recarregá-la.

Figura 05 - Geoportal padrão

Conforme mostrado na imagem acima, é viável personalizar quais campos do formulário estarão visíveis no geoportal. Mídias (imagens) e anexos são exibidos automaticamente.

Outro aspecto importante está na representação das camadas. É possível configurar a representação visual e rotular as informações que irão aparecer no portal. Para mais detalhes sobre a configuração, consulte tópico 7.

Vale ressaltar que ainda existem os portais específicos, que são customazidados de forma única à atender as necessidades do cadastro imobiliário e mercantil dos municípios, através de consultas de viabilidade prévia construtiva e avaliação contínua dos imóveis via O.M.I.

Figura 06 - Geoportal específico

NOTA: A gestão das camadas que estão no portal pertence somente ao administrador master. Através da função Camadas do portal o administrador master poderá habilitar, desabilitar e ordenar as camadas de seu interesse.

3.3. Menu do Usuário

No canto superior direito do GEO360 , é possível acessar diferentes opções relacionadas ao acesso do usuário. As opções disponíveis são:

Figura 07 - Menu do usuário

• Minha conta: Opção para o usuário alterar sua senha e imagem.
• Meu plano: Campo restrito para administração. Demonstra visão de administrador do sistema e visualização dos usuários.
• Tutorial: Faz o download da última versão do manual do usuário do GEO360  em formato PDF.

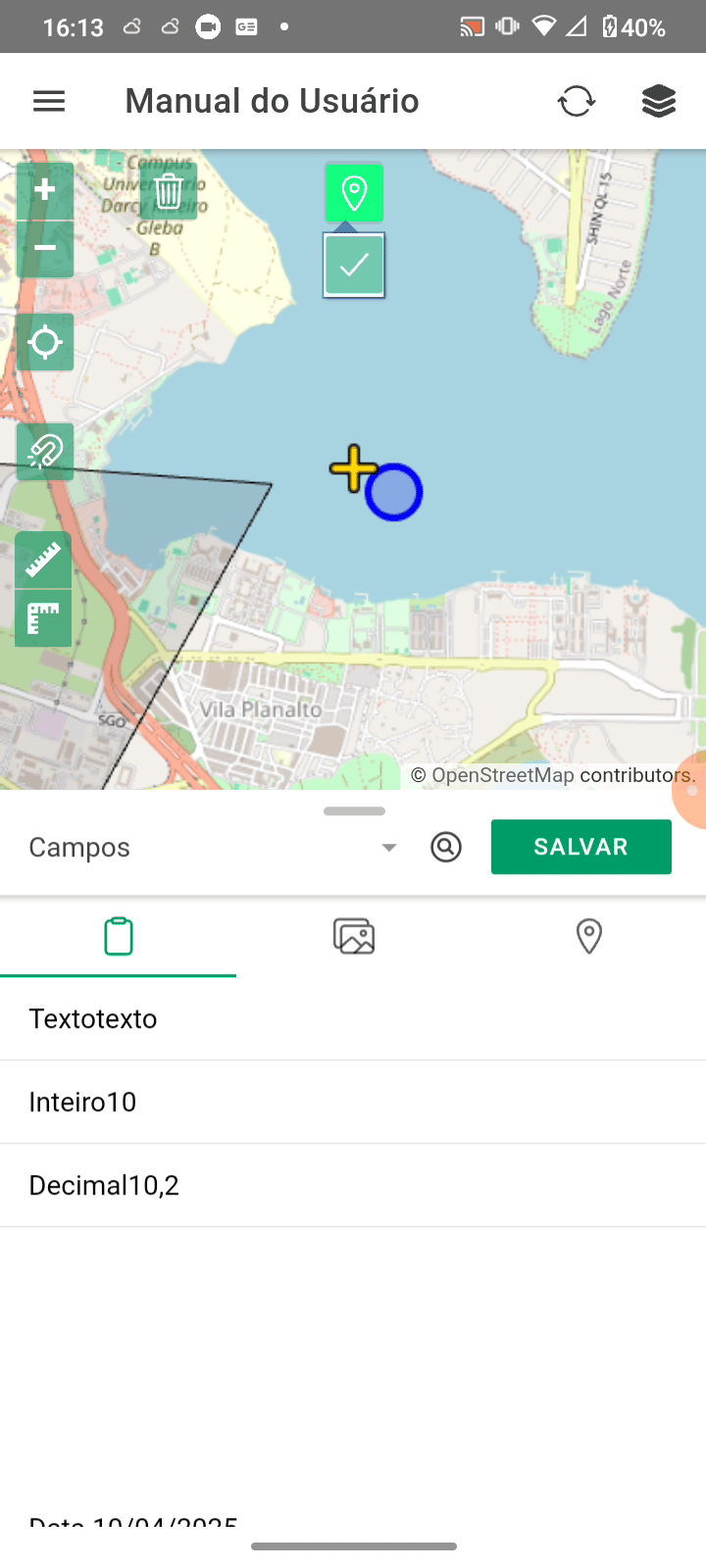

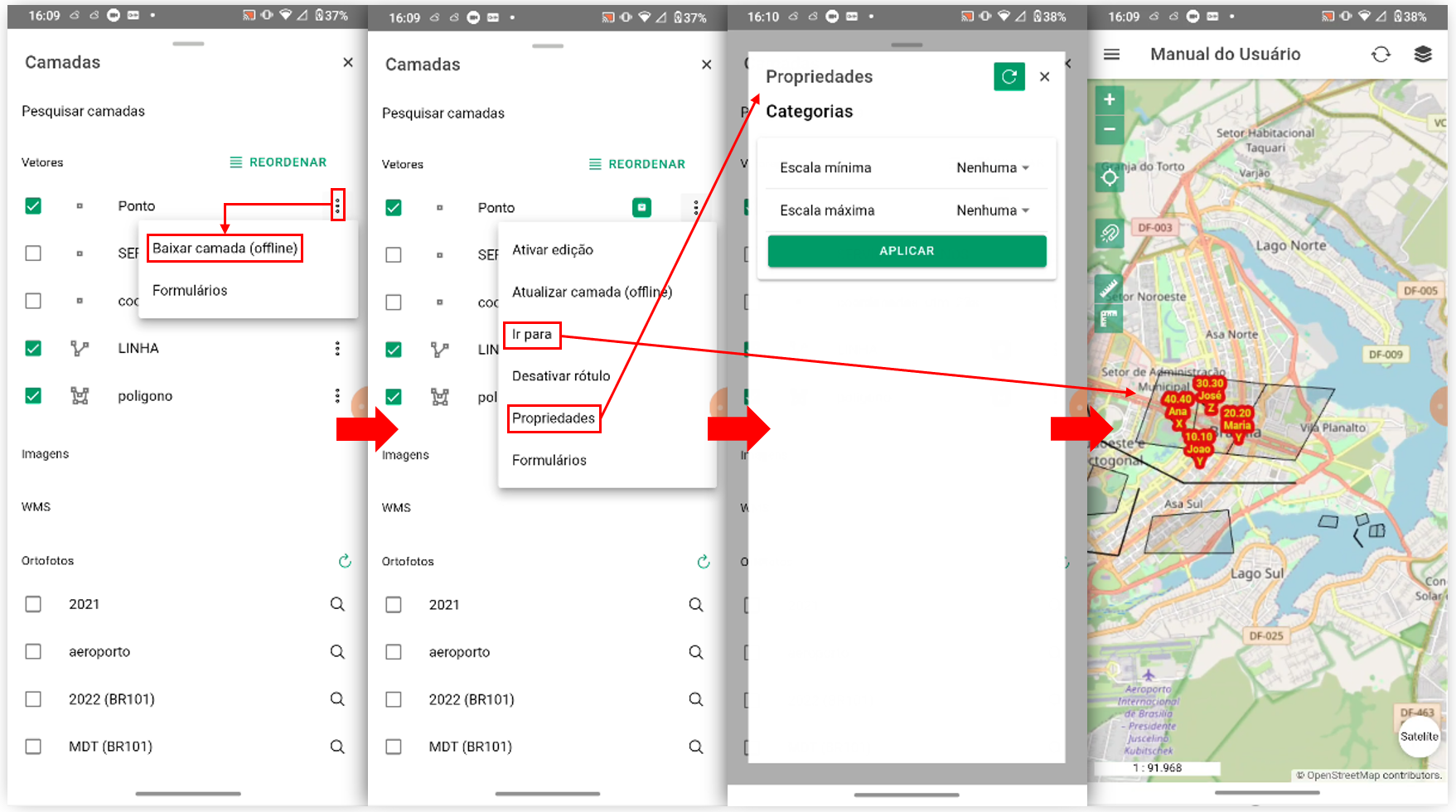

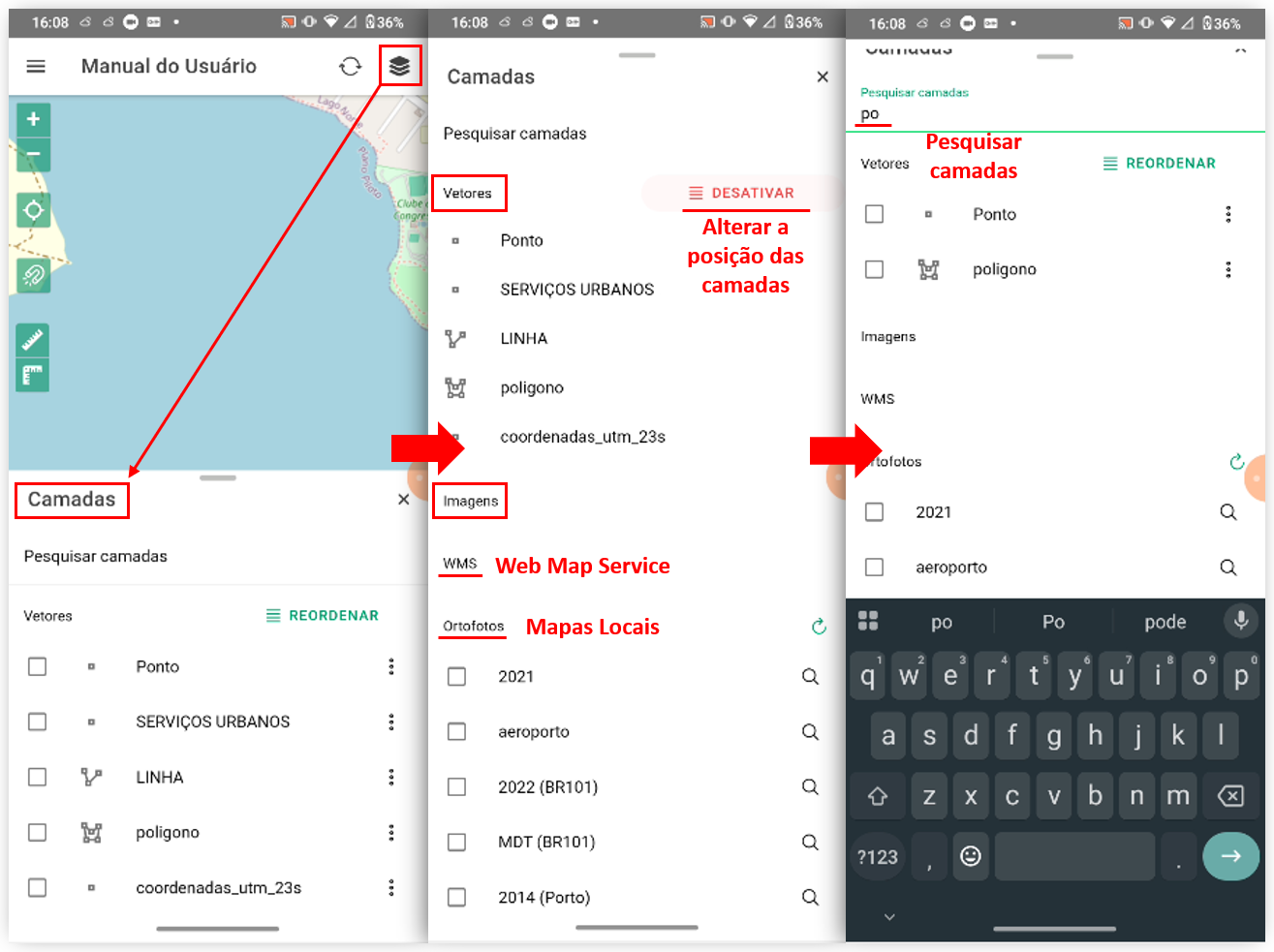

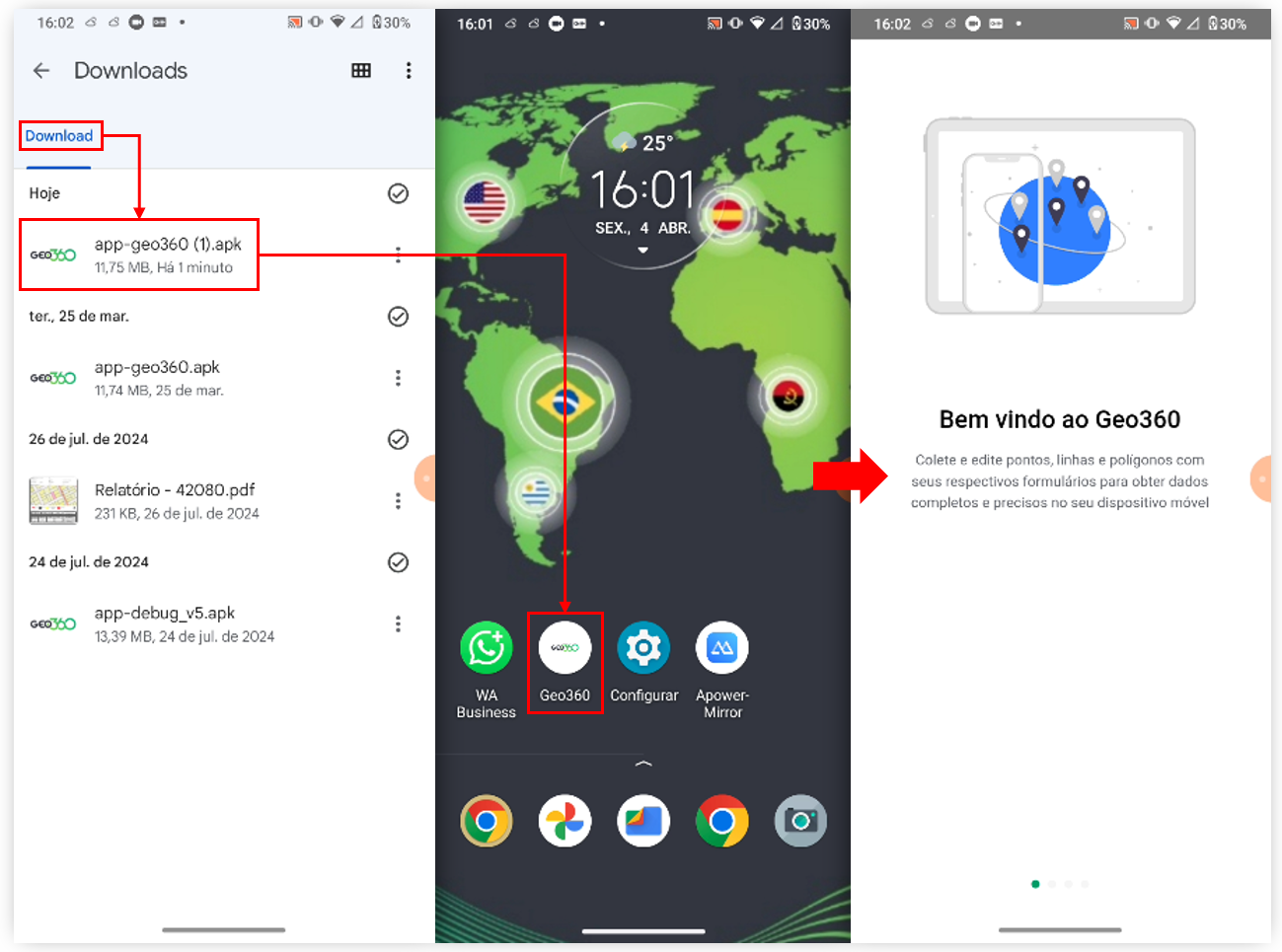

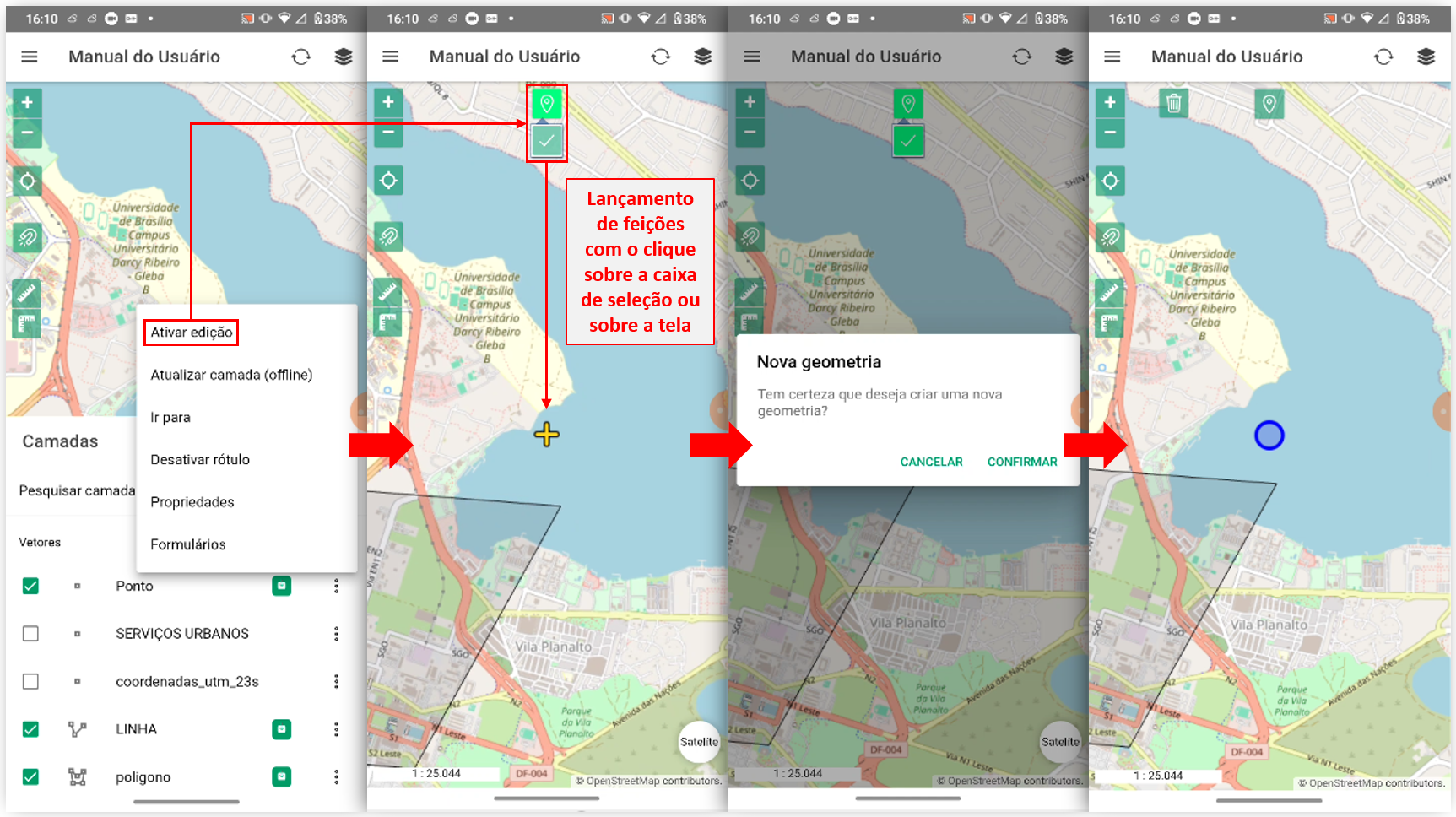

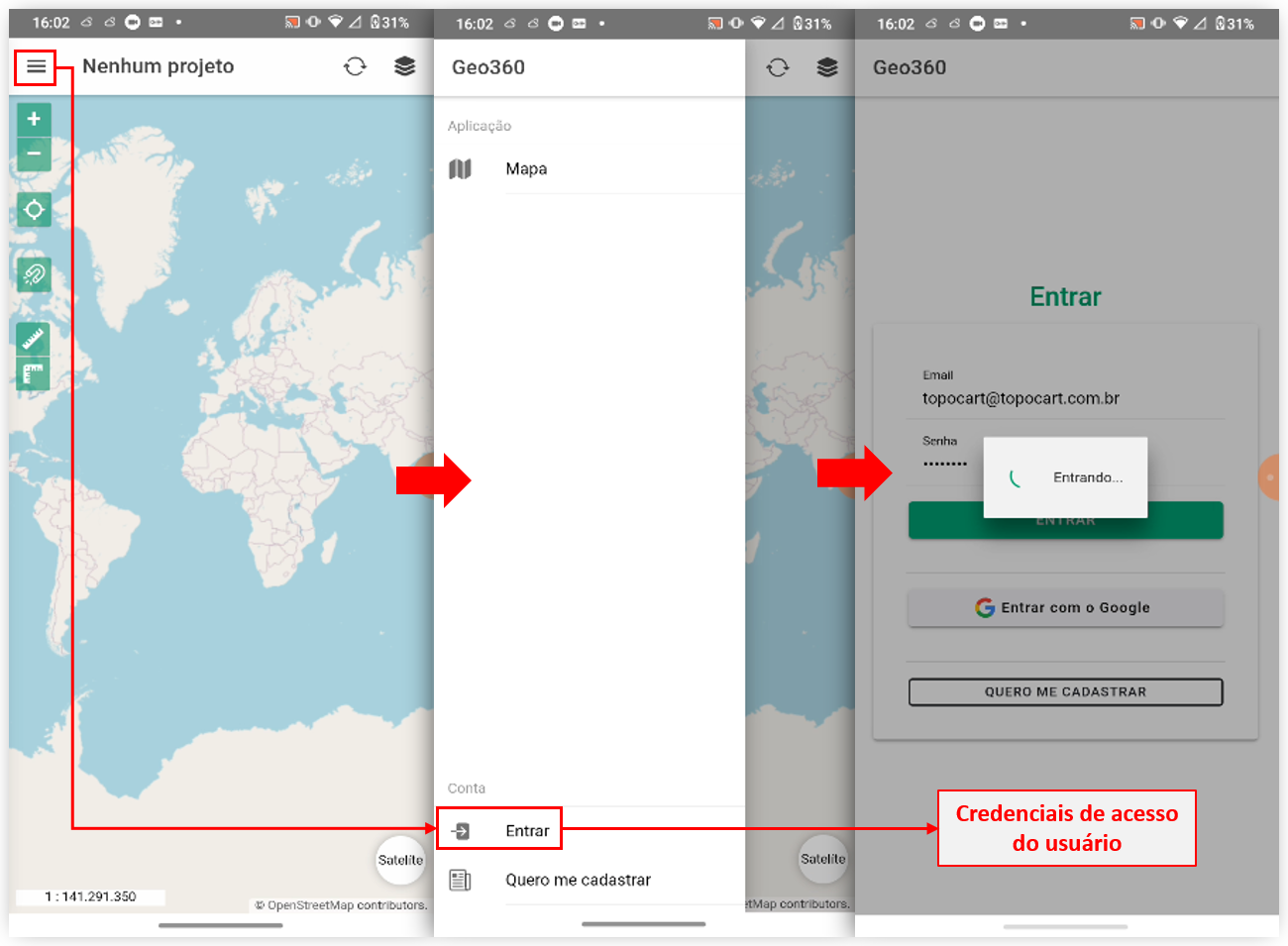

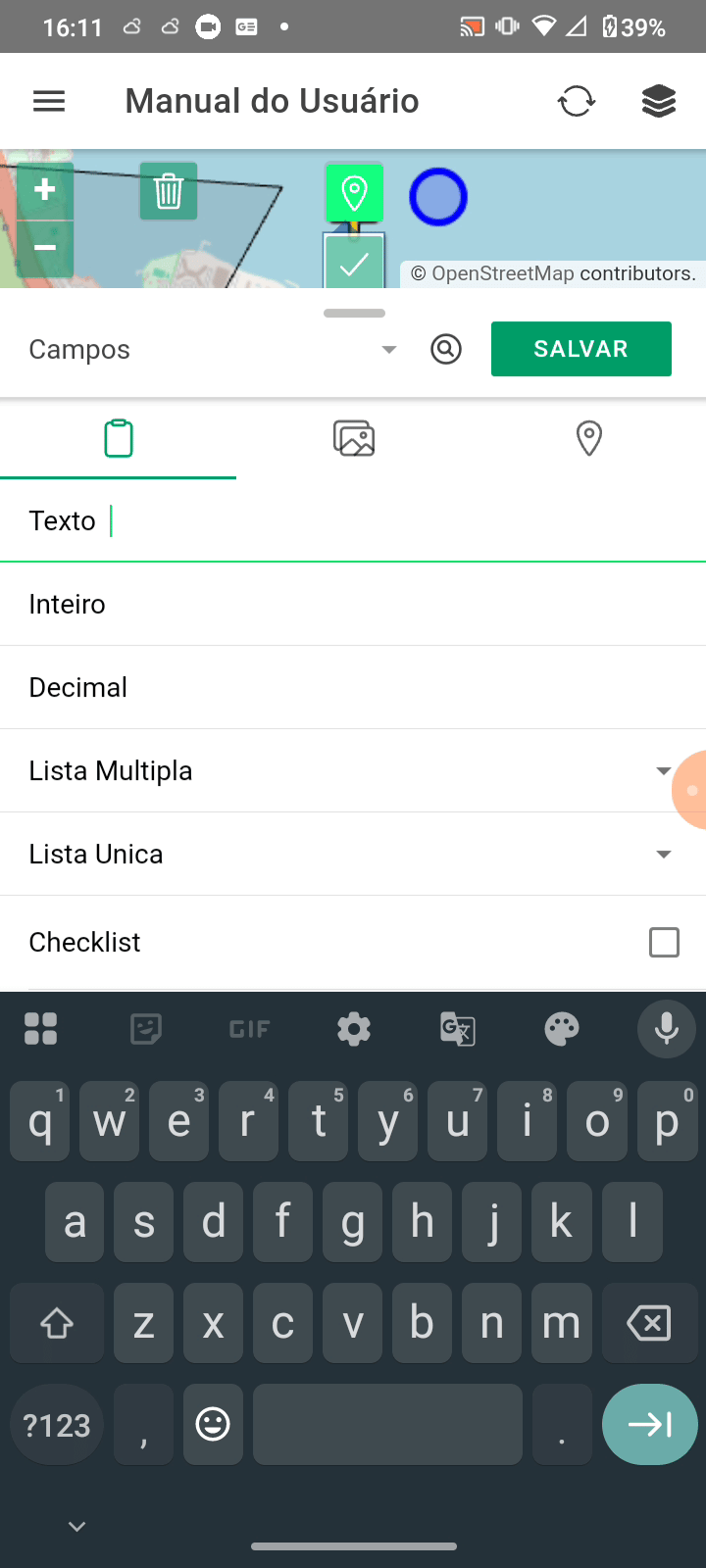

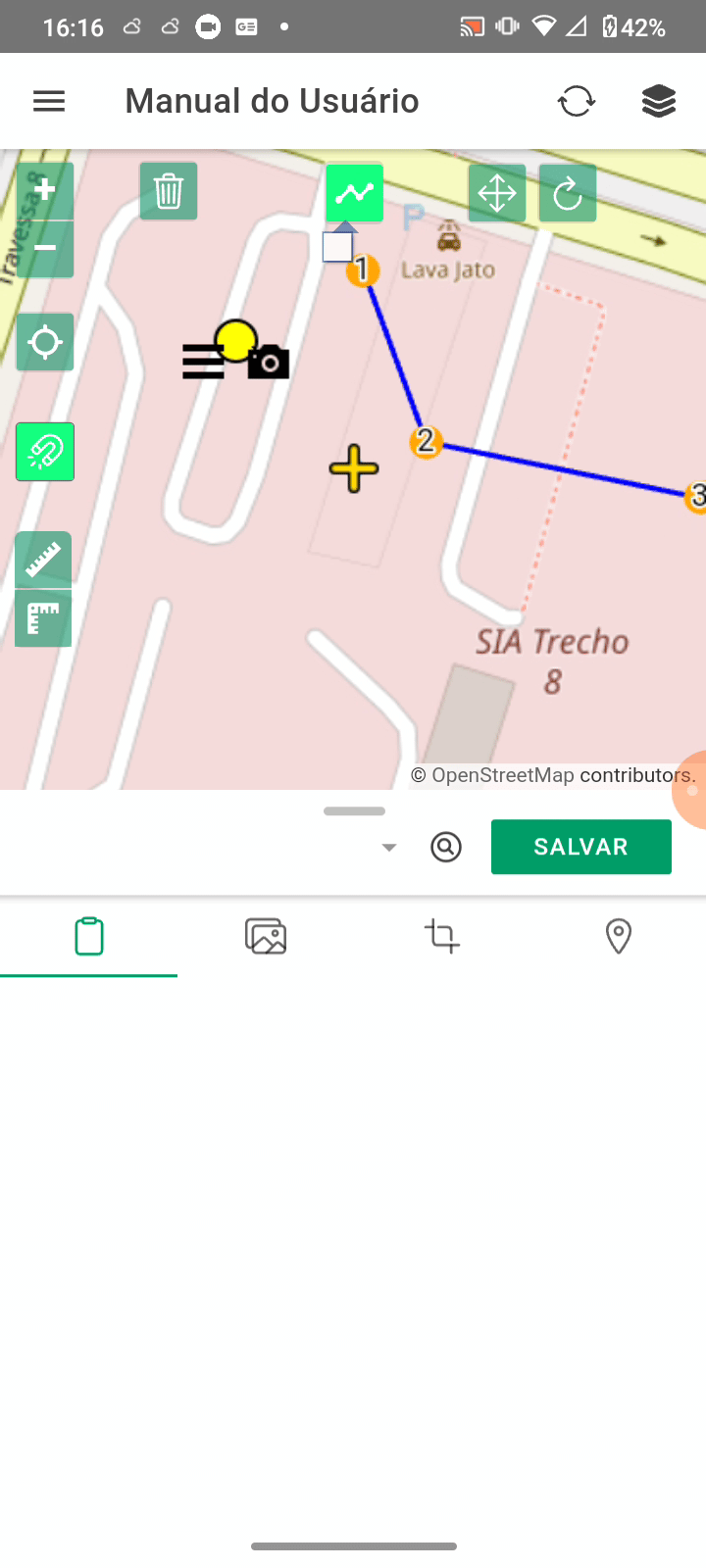

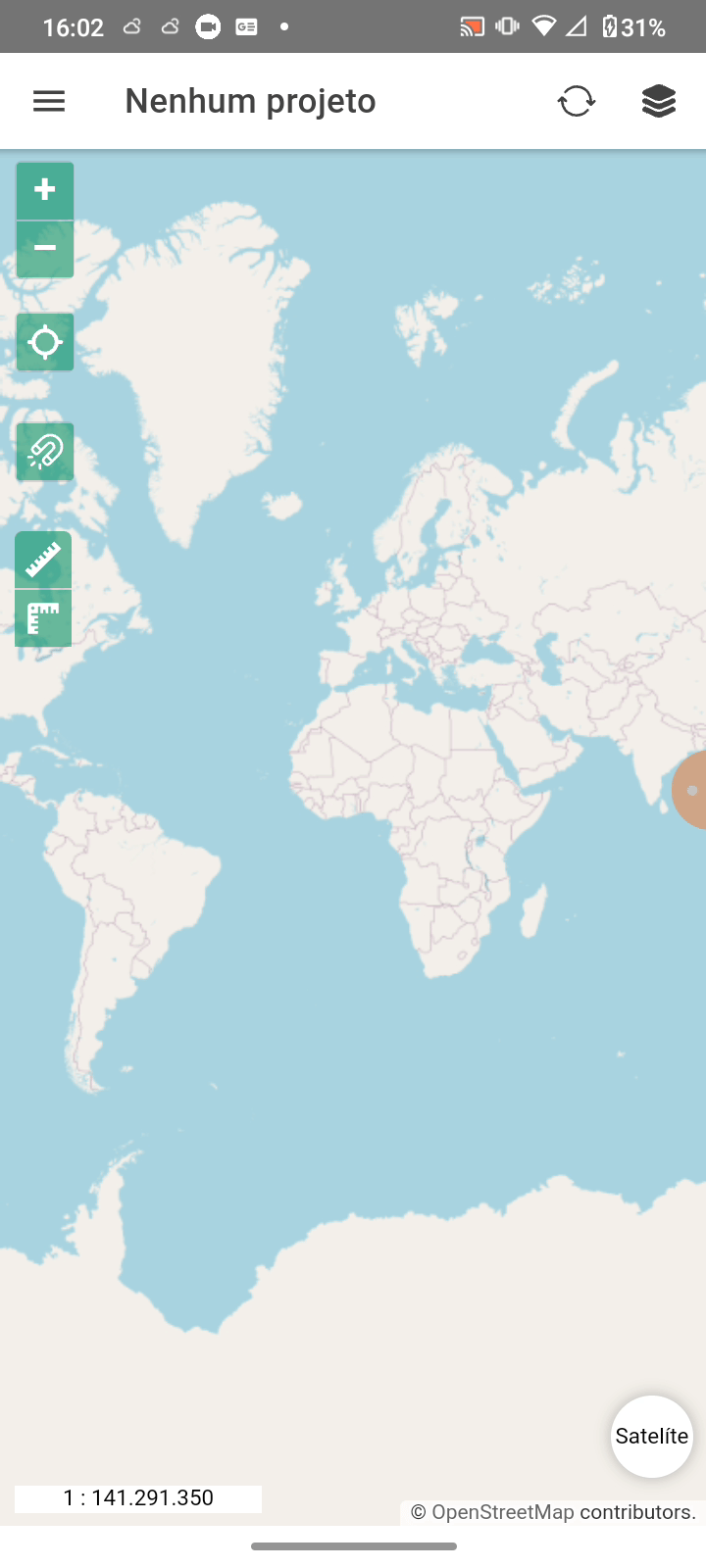

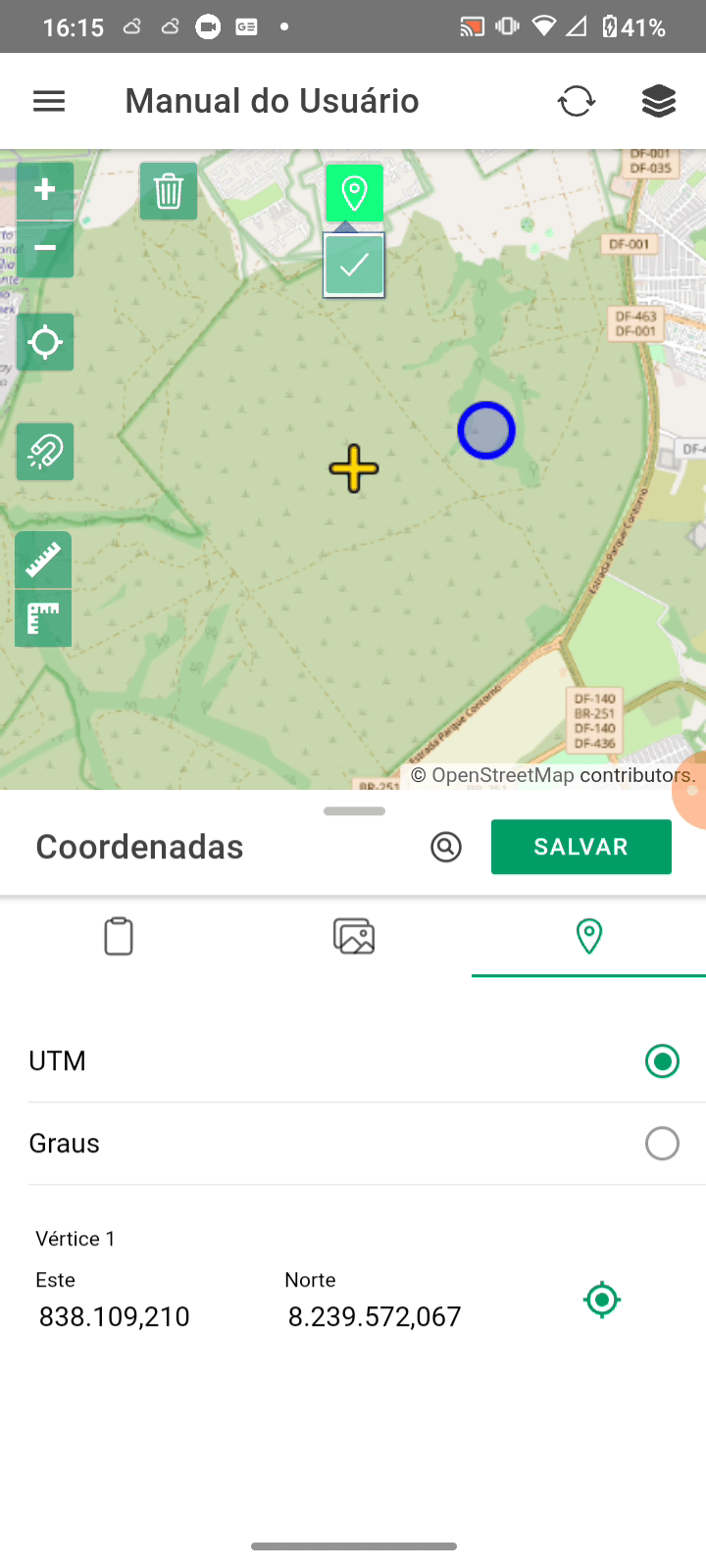

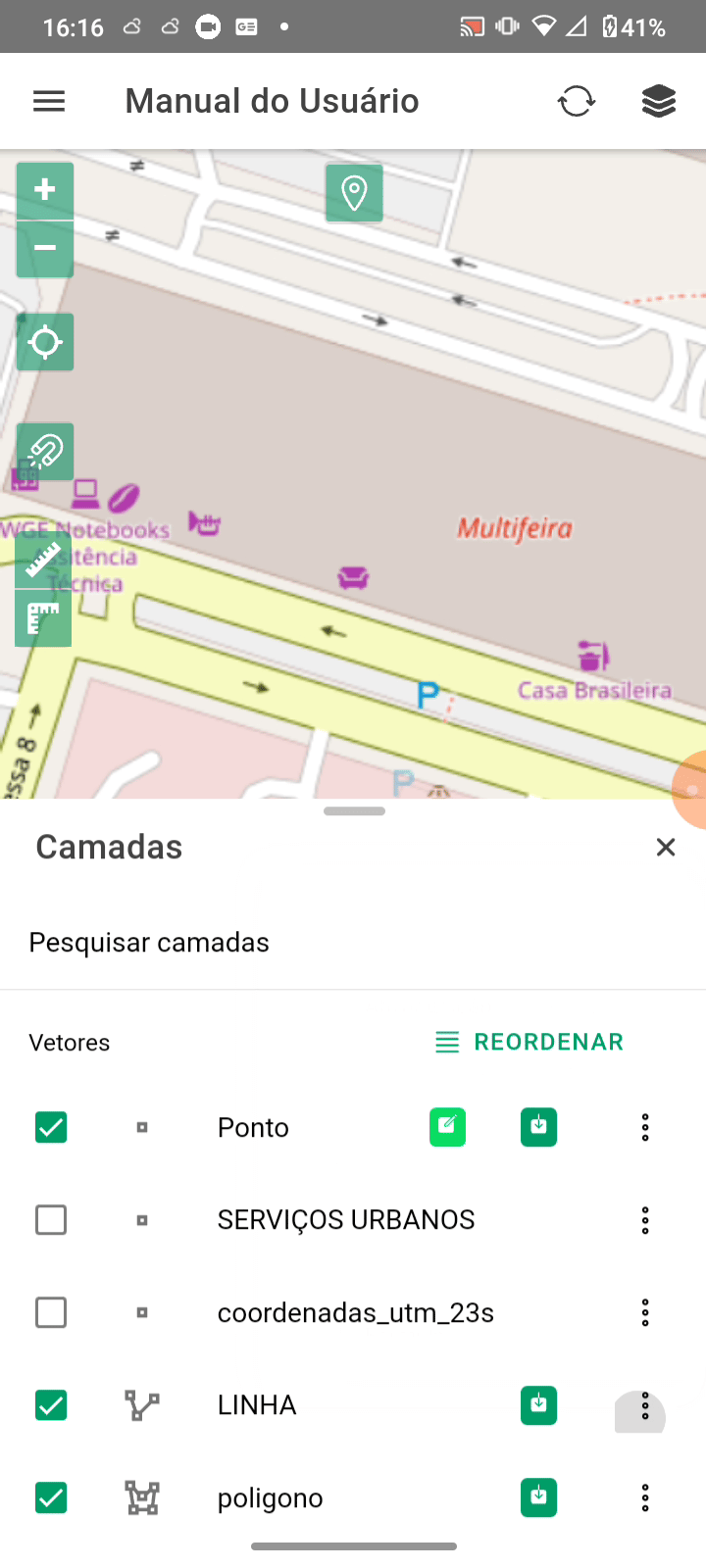

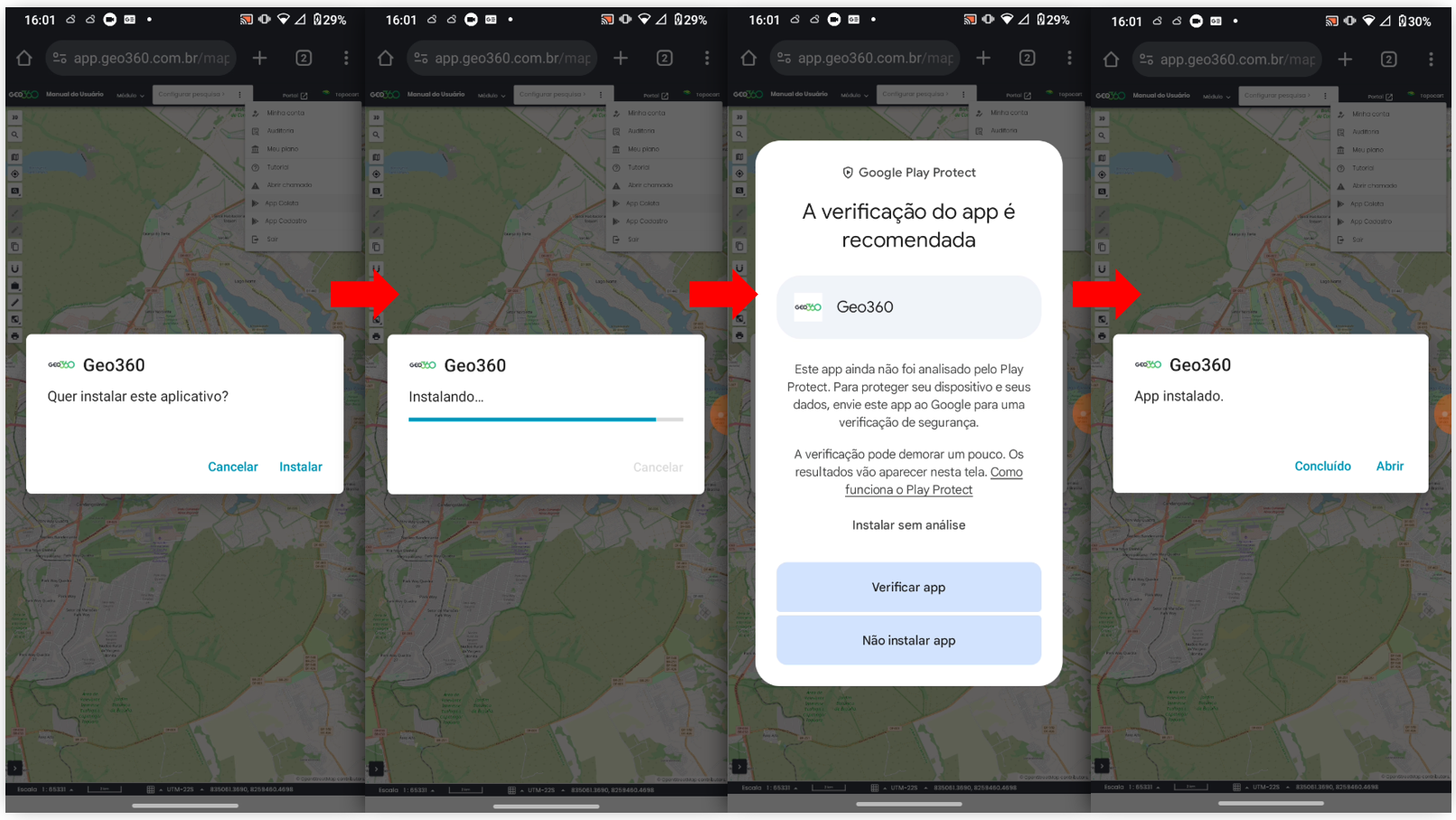

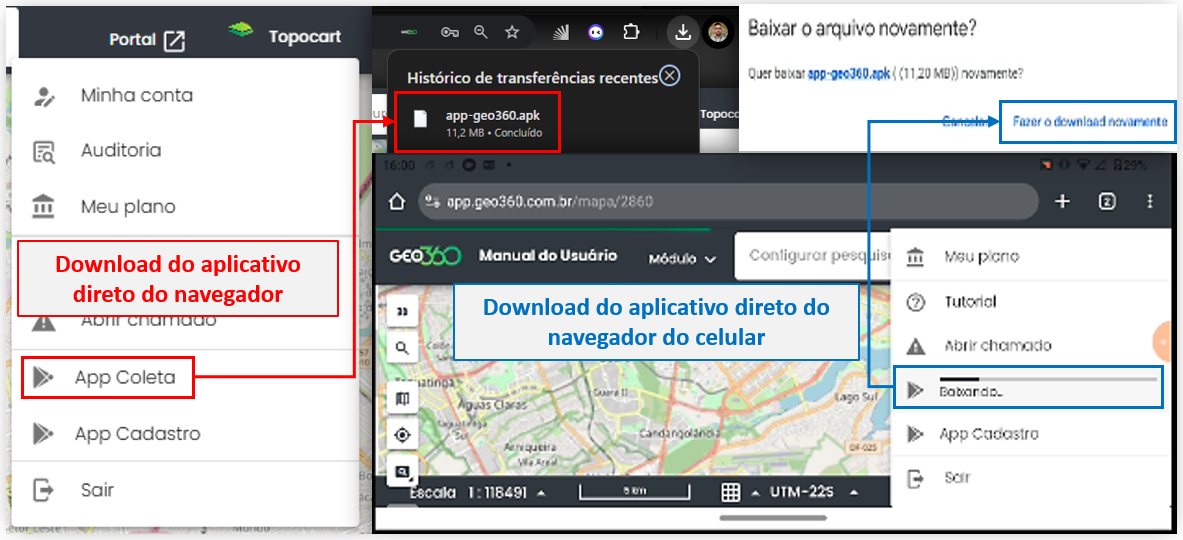

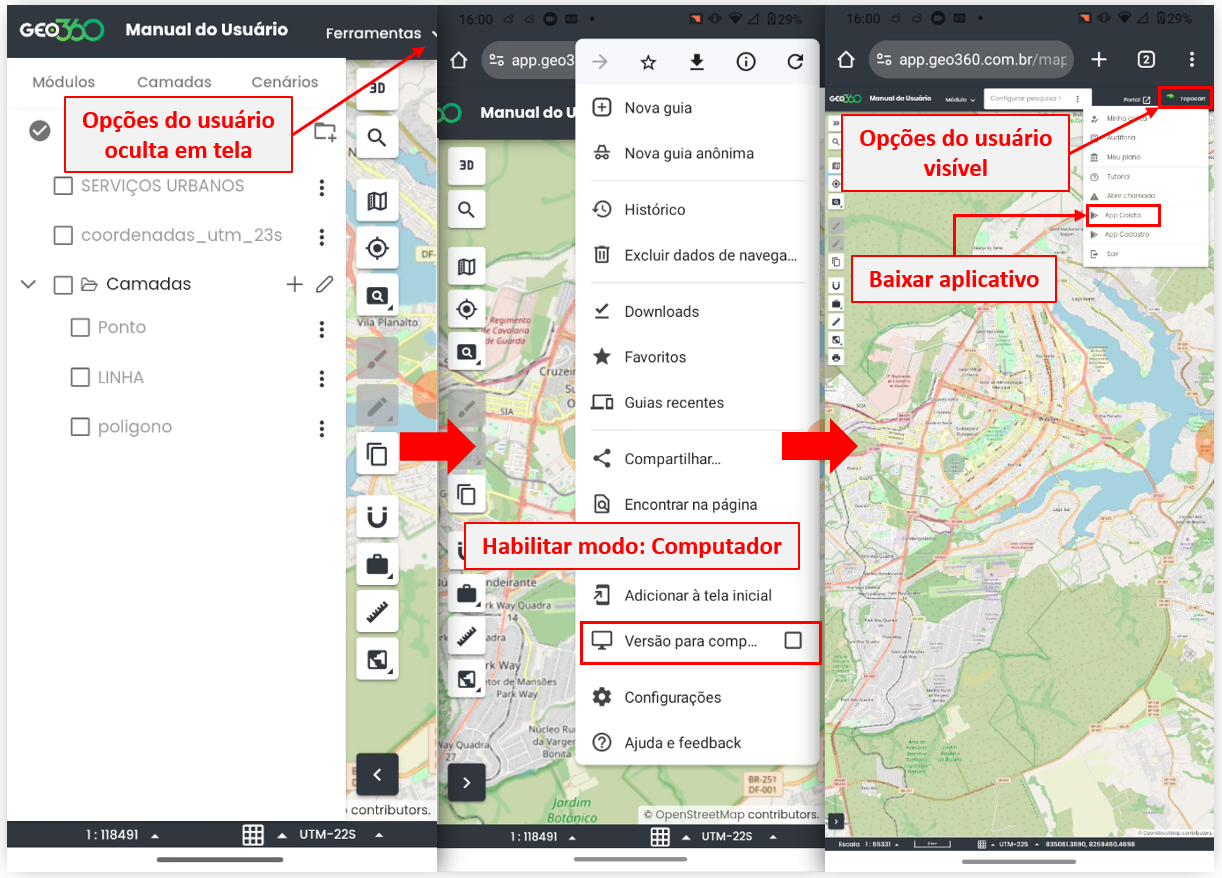

• App Coleta: Realiza o download do aplicativo de coleta, possibilitando sua instalação em aparelho móvel.

NOTA: A versão atual da aplicação está somente disponível para dispositivos Android.

• Sair: Realiza logout do sistema (encerra a sessão).

Além dos itens citados acima, podem ocorrer customizações que ocasionarão em incrementos à listagem. Os itens adicionais surgem de acordo com as as peculiaridades de cada projeto e permissões dos usuários.

4. Gestão de Usuários

O GEO360  é uma plataforme que permite ao usuário realizar a composição da sua equipe de trabalho de forma ilimitada. Isso significa que o usuário administrador tem a liberdade de cadastrar quaisquer novos usuário, convidá-los à sua equipe de trabalho e atribuir permissões customizadas a cada usuário.

Para iniciar o processo de cadastro de um novo usuário, o administrador deverá ir em Módulo, ao centro de tela, e selecionar a opção Gerenciador de módulo.

No gerenciador do módulo, clique em Gerenciar equipe. Em seguida, abrirá a janela de Membros da equipe. Nesta nova aba, você poderá adicionar novos usuários selecionando a opção Adicionar usuário e preenchendo os campos obrigatórios de nome e e-mail.

Quando um novo usuário é adicionado, ele será automaticamente direcionado para a última posição da lista suspensa de membros da equipe. Para habilitá-lo na equipe do módulo, basta clicar na ferramenta de habilitar usuário. Ao clicar, a ferramenta se movimentará da esquerda para a direita, recebendo uma cor mais intensa de cinza. O usuário habilitado ficará então na última posição dos membros da equipe.

À esquerda da opção de habilitar os usuários, encontra-se a função de atribuir permissões aos membros da equipe. Cada usuário poderá ter 03 níveis de permissões:

• Leitor: possibilidade de visualizar os dados por meio de consultas visuais e acessar alguns autosserviços disponíveis para esse perfil de usuários.
• Editor: capacidade de acessar, personalizar e modificar informações e camadas, sujeito a restrições de acordo com as diretrizes dos administradores.
• Administrador: Acesso completo ao módulo em que o usuário tem essa atribuição. Esse perfil terá permissão para visualizar, personalizar, editar e gerenciar as informações de entrada e saída de dados, bem como dos membros da equipe.

As permissões mencionadas acima podem ser ampliadas para serem inclusas à nível de camadas, o que permite um controle mais preciso do acesso às informações.

Figura 08 - Cadastrar novos usuários e gerenciar equipes

Figura 09 - Organizar perfis de acesso à nivel de camada

NOTA: A lista de usuários na camada só mostrará membros autorizados pelo administrador do projeto no gerenciador de módulos. Apenas o administrador do módulo poderá conceder o mesmo nível de permissão (administrador) a outros usuários, sendo sempre priorizada a atribuição feita por ele.

A exclusão dos usuários da lista suspensa só pode ser feita ao remover o cadastro de e-mails no painel: Meu plano. Essa ação é exclusiva para o administrador master do projeto.

5. Barra de Ferramentas do GEO360

O GEO360  possui uma miscelânea de ferramentas contidas no sistema visando facilitar a interação do usuário com a plataforma. A tabela abaixo apresenta o ícone das ferramentas, seus respectivos nomes e uma breve descrição de suas funcionalidades.

Tabela 01 - Ferramentas do GEO360

ÍCONE	NOME	DESCRIÇÃO
	Ambiente 3D	Permite a visualização da nuvem de pontos.
	Pesquisar Endereço	Aproxima o mapa na tela do dispositivo conforme endereço pesquisado.
	Mapas Base	Acesso aos mapas globais (Base Maps) e locais (Aerolevantamento).

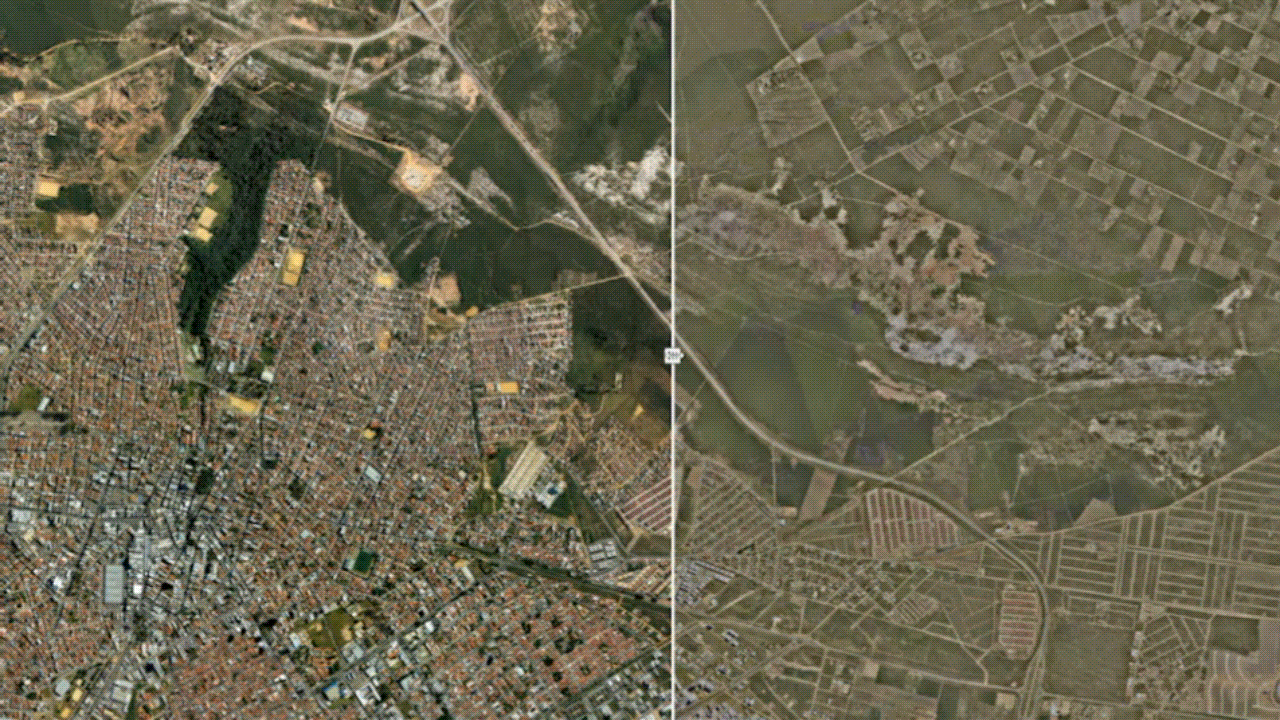

	Visualizador Temporal de Mapas	Permite a consulta de multiplas imagens através de uma régua auxiliar que possibilita o avanço e o recuo de datas.
	Meu Local	Aproxima a tela, através do GPS do dispositivo, o local onde está sendo acessado a plataforma.

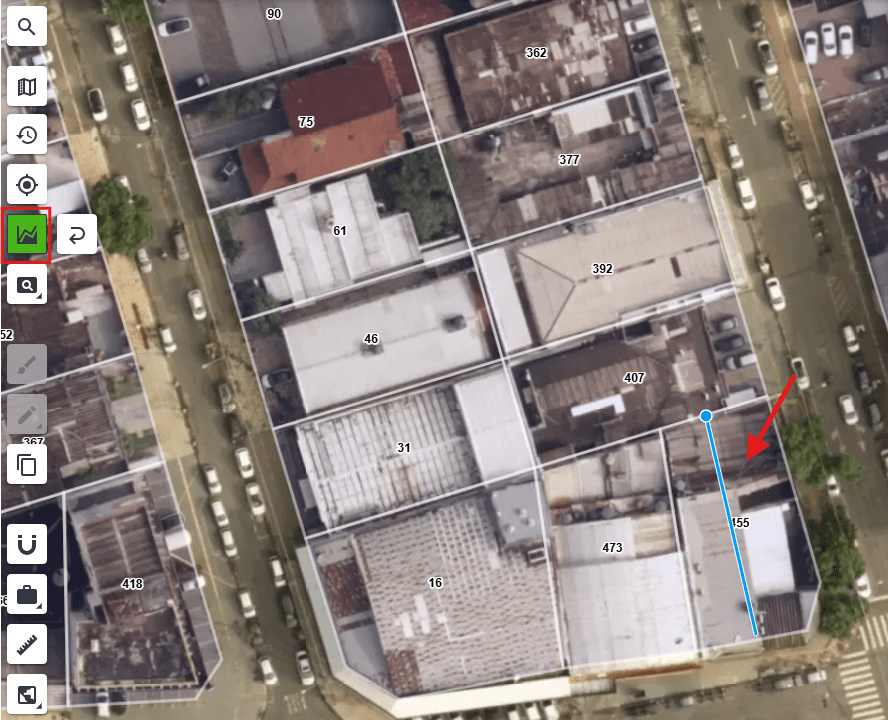

	Perfil	Permite a conferência das altitudes contidas nos modelos digitais de superfície e terreno através do direcionamento de um percurso linear.
	Ferramentas de Visualização	Miscelânea de ferramentas de visualização: enquadramento de projeto e camada, ampliação (zoom in, zoom out); deslocamento (pan); rotacionar visualização; tela cheia; overview; ultima visualização (undo) e próxima visualização (redo).
	Desenhar	Ferramenta de desenho de feições.
	Ferramentas de Edição	Miscelânea de ferramentas de edição: editar vértices; mover feições; rotacionar feições; cortar ou dividir geometrias; copiar geometria em outra camada; desfazer alteração (undo) e refazer alteração (redo).

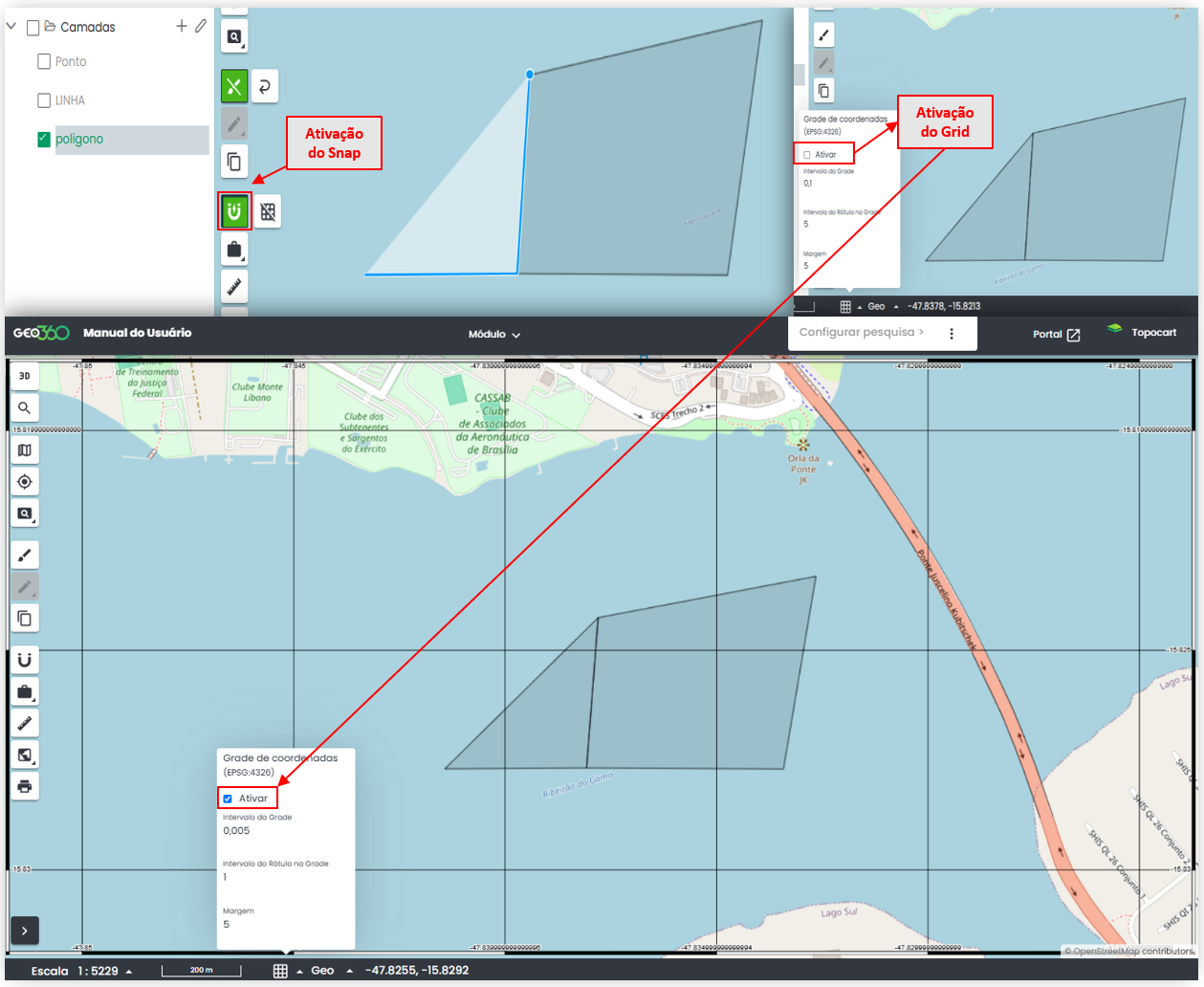

	Snap	Garante a aderência entre vértices.
	Ferramentas de Suporte	Permite criar geometrias temporárias de ponto, linha e polígono. E posteriormente, transferi-las para uma camada de mesma representação disponível no módulo.
	Medir	Realiza medições lineares e de áreas, permitindo configurar a unidade de medida aferida.
	Ferramentas do Mapa	Miscelânea de ferramentas de mapa: sincronizar mapas em múltiplas abas do navegador; modo swipe de visualização de tela; bloqueio de tela; pesquisar camadas por seleção espacial; extrair e localizar coordenadas geográficas.
	Imprimir	Permite acessar o modo de impressão e configurar layout de folha, legendas e inserir carimbo.

NOTA: Os ícones do ambiente 3D e perfil só estarão disponíveis quando o projeto possuir nuvem de pontos e os modelos digitais de superfície e terreno estiverem configurados no Tenant. Já o ícone do visualizador temporal de mapas ficará disponível somente quando o projeto possuir mais de um mapa disponível.

5.1. Ferramentas de Localização

As ferramentas de localização auxiliam o usuário a se posicionar em tela de trabalho quando o projeto/módulo não apresenta camadas de referência para norteá-lo.

Este tópico irá apresentar como se localizar especialmente de forma fácil dentro do GEO360 .

5.1.1. Localização por GPS

O sistema de posicionamento global (GPS) é um sistema de navegação por satélite que fornece a um aparelho receptor móvel a sua posição. A maioria dos dispositivos modernos já integram receptores GNSS, oferecendo suporte para uma variedade de aplicativos que dependem de geolocalização.

O GEO360 , por meio de sua ferramenta Meu local, solicita acesso a essas ferramentas de posicionamento e, com isso, centraliza a tela de mapas de acordo com a precisão do dispositivo.

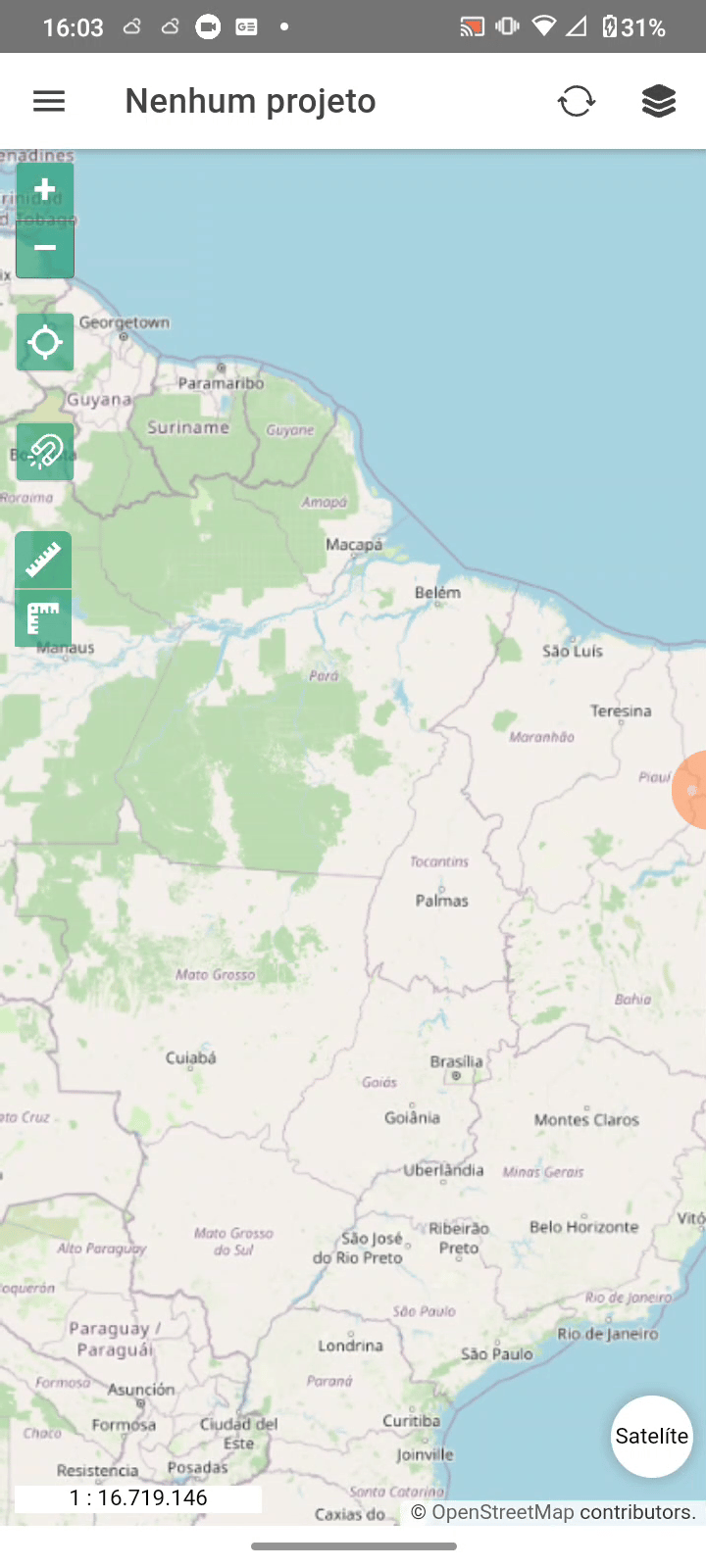

Figura 10 - Localização por GPS do dispositivo

NOTA: A precisão do dispositivo está relacionada à quantidade de satélites com os quais ele consegue se comunicar. Interferências nessa comunicação podem ocasionar perda de precisão.

5.1.2. Localização por Endereço

A localização de endereços envolve o uso de sistemas de geolocalização, como o GPS, que determinam as coordenadas geográficas de um local específico. Uma forma prática de localizar endereços é utilizar uma base de dados com uma grande quantidade de informações geoespacializadas, como o Google Maps , uma plataforma proprietária com dados e serviços fornecidos pela empresa Google, ou o OpenStreetMap   (OSM), um projeto de dados e código aberto que permite maior liberdade de utilização e propagação dos dados.

NOTA: A qualidade e a cobertura desses produtos podem variar dependendo da região, apresentando situações mais uniformes e detalhadas.

A plataforma do GEO360 , por meio da ferramenta Pesquisar Endereço, permite que o usuário realize buscas de endereços com base nos dados do OpenStreetMap (OSM). Ao acionar essa funcionalidade, o usuário deverá digitar o nome de referência do local desejado. Uma lista de opções será retornada, bastando apenas selecionar a opção de interesse para que o sistema aproxime automaticamente o mapa para a região correspondente.

NOTA: A listagem é retornada de acordo com os dados existentes do OSM. Dê preferência as pesquisas que envolvam logradouro+numero de porta+cidade ou pontos mais relevântes (conhecidos populamente) da região como nome de praças, igrejas, shoppings, comercios, etc.

Figura 11 - Localização por pesquisa de endereço

5.1.3. Localização por Coordenadas

A funcionalidade de localização por coordenadas tem como objetivo permitir a consulta e busca de pontos georreferenciados utilizando suas coordenadas de referência. A ferramenta Ir para coordenadas do GEO360  foi desenvolvida para auxiliar os usuários nessa tarefa.

Para acessá-la, clique em Ferramenta de mapas e selecione a ultima opção à direita. Ao clicar, a ferramenta será ativada (destacada em verde) e um pop-up auxiliar será aberto, confome a imagem abaixo.

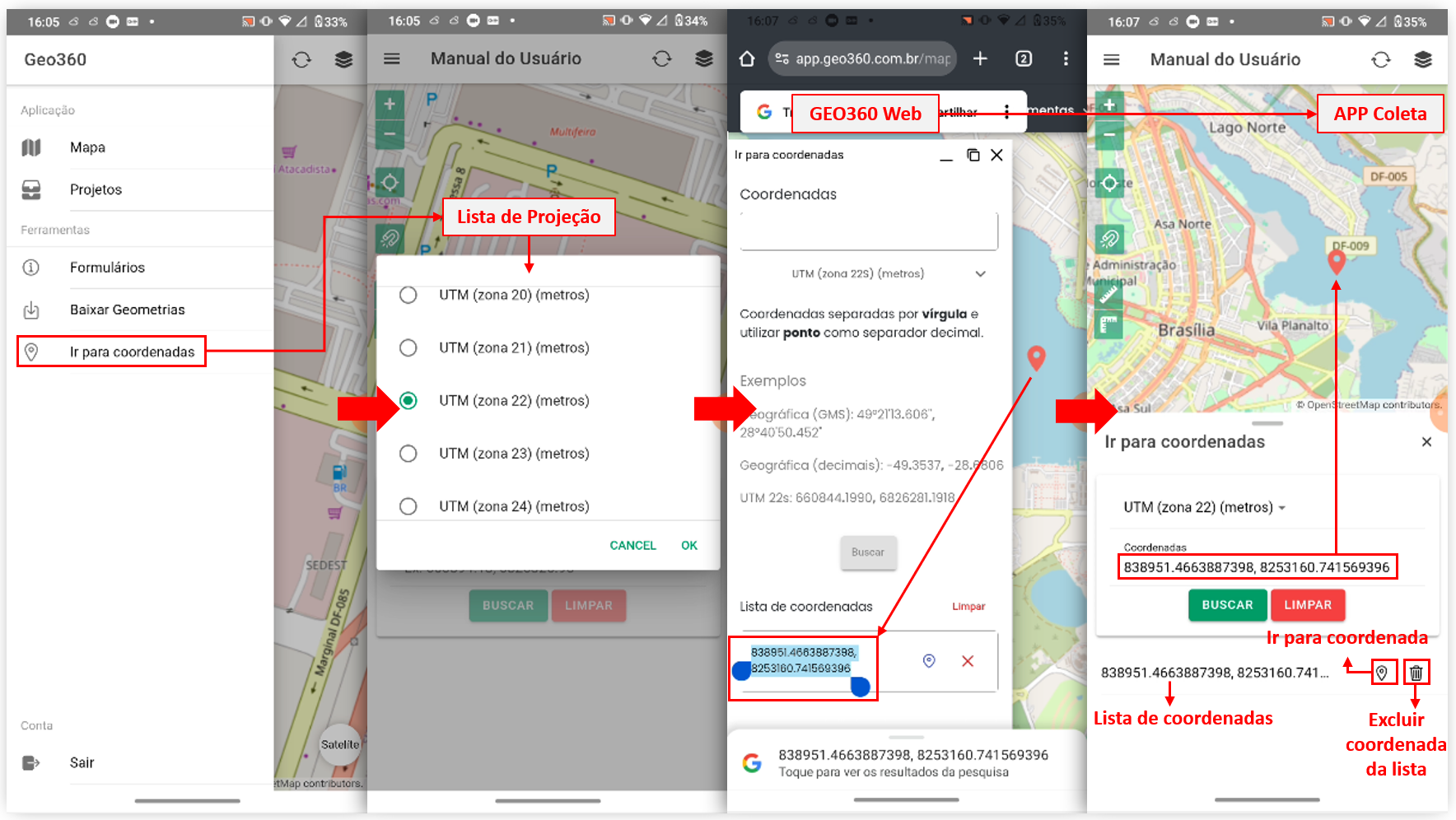

Figura 12 - Ferramenta de coleta e busca de coordenadas

Note que, ao utilizar a ferramenta e clicar no mapa, é gerada uma listagem de coordenadas dos pontos coletados no sistema referência configurado. Se desejar visualizar as coordenadas em outra referência, basta alterar na aba auxiliar e no projeto, simultaneamente.

A dinâmica de busca por coordenadas é ilustrada no exemplo a seguir. Ao utilizar o * Google Maps *, uma ferramenta comum para pesquisa de endereços, podemos selecionar um comércio no mapa e obter as coordenadas geográficas desse ponto a partir do link da página.

Observe que o sistema de projeção foi alterado para geográfica (decimal). Além disso, a ordem da escrita foi ajustada de acordo com os exemplos de pesquisa fornecidos pela funcionalidade ** Ir para coordenadas **. Contudo, basta copiar a coordenada na área abaixo da orientação de Coordenadas e clicar em Buscar que será marcado o ponto de referência no mapa e a tela será enquadrada na região correspondente.

Figura 13 - Localização por coordenadas

5.2. Ferramentas de Visualização

As ferramentas de visualização do GEO360  têm como objetivo auxiliar os usuários na navegação de mapas, permitindo ampliar e reduzir escalas, bem como aplicar ajustes de tela conforme a necessidade.

5.2.1. Zoom sobre as camadas selecionadas ou retorno ao módulo

O GEO360  oferece duas ferramentas eficazes para centralizar o usuário nas áreas de interesse em projetos com múltiplas camadas interativas, funcionando de forma semelhante à dinâmica do Zoom Extend.

A primeira funcionalidade, que permite aplicar zoom nas camadas selecionadas, ajusta-se automaticamente à extensão máxima das camadas ativas, proporcionando ao usuário maior flexibilidade ao permitir a escolha das camadas de interesse. Já a segunda funcionalidade, o zoom para o módulo, abrange a extensão total de todas as camadas presentes no módulo/projeto, operando de forma semelhante à função Home.

Figura 14 - Zoom de camadas selecionadas e zoom para projeto

5.2.2. Ampliar e afastar

Prosseguindo com as Ferramentas de visualização, o GEO360  disponibiliza duas ferramentas complementares para o controle do zoom no mapa: a função de ampliação e a função de afastamento. Ambas funcionam através do direcionamento da região de interesse com o clique e arraste do mouse, permitindo que uma ação aproxime e a outra afaste a visualização, garantindo assim total autonomia ao usuário.

Figura 15 - Ampliar e afastar visualização de tela

5.2.3. Mais zoom e menos zoom

As ferramentas de mais zoom (Zoom In) e menos zoom (Zoom Out) do GEO360  têm como objetivo auxiliar o usuário a ampliar ou reduzir seu o campo de visualização.

Embora as ações de PAN, SCROLL e PINÇA funcionem de forma eficaz sobre o mapa, a disponibilização destas ferramentas é essencial para casos em que o usuário tenha dificuldades com o mouse ou com o touchpad do notebook. Desta forma, garante-se que o usuário não tenha impedimentos de operar na plataforma de forma eficiente, mesmo na ausência desses dispositivos operacionais no momento.

NOTA: PAN é uma função de clique e arraste sobre o mapa, permitindo o seu reposicionamento;

SCROLL é o botão central do mouse utilizado para avanço e recuo da barra de rolagem. No caso de sistemas SIG, o scroll do mouse auxilia no ajuste de zoom;

PINÇA é uma ação realizada no touchpad utilizando o dedo indicador e o polegar. Este gesto permite controlar o zoom no mapa.

Figura 16 - Mais e menos zoom na visualização de tela

5.2.4. Rotacionar visualização

Dando continuidade às Ferramentas de visualização do GEO360 , a funcionalidade de rotação da visualização permite ao usuário ajustar, de forma dinâmica, a orientação dos mapas e camadas. Esta funcionalidade garante uma disposição mais intuitiva e, muitas vezes, mais eficiente para as suas análises, ao considerar a relação dos dados com um norte temporário ajustado, mantendo ainda a referência ao norte verdadeiro.

NOTA: O norte verdadeiro é a direção que indica o Polo Norte geográfico, sendo amplamente utilizado como referência em navegação e cartografia.

Para aplicar a rotação do mapa, o usuário deve, primeiro, definir o sentido da rotação: horário ou anti-horário. Após esta definição, a rotação pode ser realizada de duas formas. A primeira consiste na atribuição manual e livre dos valores de rotação. A segunda utiliza setas auxiliares que aplicam incrementos pré-definidos de 90º em 90º (graus).

NOTA: Os valores mínimo e máximo a serem atribuídos são, respetivamente, 0º e 360º.

Para restaurar a visualização e alinhar ao norte verdadeiro, basta atribuir o valor de rotação igual a 0º. Caso tenha fechado a janela auxiliar de rotação, encontrará no canto superior direito da área de mapa uma seta auxiliar denominada Reset rotation, que aponta para o norte verdadeiro. Ao clicar sobre ela, a visualização será restaurada.

Figura 17 - Rotacionar a visualização de tela

5.2.5. Overview

A palavra Overview refere-se a uma visão geral, panorâmica ou um resumo de informações sobre um determinado assunto. No contexto dos SIG, o Overview oferece uma perspetiva mais ampla do mapa e, simultaneamente, permite realizar ações de forma mais detalhada.

Ao ativar a ferramenta Overview no GEO360 , um mapa auxiliar aparecerá no canto superior direito da plataforma. Isso permite ao usuário visualizar informações relevantes sobre a sua localização espacial de forma mais abrangente, enquanto interage de maneira mais detalhada com o mapa principal.

Figura 18 - Mapa auxiliar overview

5.2.6. Tela cheia

Este recurso do GEO360  permite maximizar a utilização da área visível do sistema, proporcionando um maior aproveitamento de tela. Esta funcionalidade, similar ao Full Screen, é especialmente útil para quem deseja uma visão mais ampla e imersiva.

Para ativar esta opção, basta clicar no botão Tela cheia. A transição será imediata, ocupando toda a área disponível.

Para desativar o modo de tela cheia, o usuário pode simplesmente clicar novamente na mesma opção. Contudo, existem outra alternativas. É possível sair utilizando a tecla ESC no teclado ou clicando no ícone X localizado na parte superior central do sistema.

Figura 19 - Acionar tela cheia

NOTA: A tecla de atalho F11 também permite ativar ou desativar a funcionalidade.

5.2.7. Última e próxima visualização

A última e a próxima visualização do GEO360  trabalham com operações similares ao Undo e Redo.

UNDO é a funcionalidade que reverte alterações feitas, servindo para restaurar o estado anterior de uma ação.

REDO permite repetir uma ação que foi desfeita, restaurando as alterações que foram revertidas. Isso é útil para recuperar ações desejadas após um erro.

Essas ferramentas são essenciais não apenas para recuperar o status de visualização no mapa, mas também para restaurar as edições realizadas nas camadas.

NOTA: Apesar de terem a mesma dinâmica, as ferramentas para reverter uma ação realizada sobre camadas só podem ser acessadas no modo de edição através das ferramentas de edição.

Figura 20 - Retornar a última e a próxima visualização de tela

5.3. Ferramentas de Medição

A plataforma GEO360  disponibiliza diversas ferramentas para auxiliar nas medições. Para utilizá-las, basta acessar a opção Medir. Ao selecionar essa ferramenta, um pop-up será exibido, permitindo ao usuário realizar medições lineares e de áreas. Além disso, é possível configurar as unidades de medida das geometrias mensuradas.

A função ainda disponibilizará 2 ações em relação a medição:

• Mostrar segmentos: Se a opção estiver ativada, todos os valores de cada segmento serão exibidos. Se desmarcar a opção, apenas os totais de comprimento, perímetro e área serão mostrados.
• Limpar anterior: Quando ativada, esta função apagará todas as medições anteriores feitas pelo usuário, priorizando apenas a nova medição.

Figura 21 - Ferramenta de medir

O GEO360  disponibiliza, além da ferramenta Medir, a opção de calcular o comprimento, o perímetro e a área de uma geometria selecionada, acessando a janela lateral à direita e acessando opção Medidas na aba de Geometria.

Figura 22 - Dados da geometria

A elevação é outra medida de grande importância. Através da ferramenta Perfil do GEO360 , os usuários podem realizar medições de altitude tanto do terreno quanto da superfície acima dele.

NOTA: A ferramenta só está disponível para projetos que tenham os modelos digitais de terreno e superfície incorporados aos módulos.

As medidas apresentadas são altitudes, onde o marco zero fica em Imbituba-SC. Logo, o valor de cota da superficie é a diferênça entre os valores de altitude em relação ao terreno. Por exemplo: uma superfíce com altitude de 1023m e terreno com altitude de 1020m, a cota entre terreno e topo da superfície seriam de 3 metros.

Figura 23 - Ferramenta de perfil

5.4. Ferramentas de Suporte

As ferramentas de suporte do GEO360  têm como objetivo auxiliar o usuário na criação de geometrias que irão compor as suas camadas.

São funcionalidades essenciais para a realização de esboços preliminares, eliminando a necessidade de acessar ao modo de edição e de adicionar dados diretamente às camadas.

NOTA: As ferramentas de suporte criam camadas temporárias na plataforma. Assim, ao atualizar a página ou sessão, ou ao trocar de módulo/projeto, as informações são descartadas. Por isso, é essencial transferir as informações relevantes para as camadas existentes.

5.4.1. Ponto, linha e polígono

Presente na micelânia de ferramentas de suporte do GEO360 , as funções de ponto, linha e polígonos têm como objetivo criar marcações com as respetivas representações gráficas. A sua utilização é versáti e varia de acordo com os interesses do usuário.

Para acessar estas funcionalidades, basta ativar as ferramentas de suporte, selecionar o tipo de geometria desejada e desenhar diretamente no mapa.

Para excluir as geometrias desenhadas, clique no ícone com o símbolo X, localizado na primeira ferramenta à esquerda, ou atualize a página/sessão.

Figura 24 - Ferramentas de suporte: ponto, linha e polígono.

5.4.2. Círculos

Na sua definição literal, os círculos são formas geométricas caracterizadas por um ponto central e um raio. Estas figuras são frequentemente utilizadas para representar áreas de influência ou zonas de impacto. No contexto dos Sistemas de Informação Geográfica (SIG), os círculos podem ser modelados como entidades vetoriais ou raster, dependendo da finalidade e da aplicação.

Os círculos desempenham um papel crucial em ambientes SIG, facilitando a análise e visualização de dados espaciais de forma intuitiva. São indispensáveis para estudos de proximidade, delimitação de áreas de influência e modelação de impactos, contribuindo significativamente para decisões fundamentadas em várias áreas de atuação.

Para utilizar a ferramenta no GEO360 , selecione a opção Círculo (raio) disponível nas ferramentas de suporte. Ao acioná-la, será necessário posicionar o ponto central do círculo no mapa. Em seguida, surgirá um pop-up interativo solicitando a inserção de um valor para o raio (em metros). Após definir o valor desejado, basta confirmar, e o círculo será exibido na tela.

Figura 25 - Ferramentas de suporte: círculos.

5.4.3. Ponto-distância

O fechamento de poligonal é um procedimento utilizado na topografia e na geodésia para determinar a posição de pontos em um terreno, garantindo que a medição seja precisa e confiável. Esse processo envolve o uso de marcos geodésicos e estações totais.

NOTA: Os marcos geodésicos são estruturas fixas que possuem coordenadas geográficas conhecidas. Eles servem como referência para a determinação de novos pontos. A precisão das medições depende da qualidade e da localização dos marcos utilizados.

A estação total é um instrumento que combina um teodolito eletrônico e um distanciômetro no qual permite medir ângulos e distâncias com alta precisão. A estação total é fundamental para coletar dados dos pontos que compõem a poligonal.

O fechamento de poligonais é essencial para garantir a precisão em projetos de engenharia, construção e mapeamento, além de ser uma prática fundamental na criação de mapas e na realização de levantamentos topográficos.

O GEO360  oferece, além da funcionalidade de Localização por coordenadas para o lançamento de pontos conhecidos, uma ferramenta que utiliza a lógica de ponto (referência), ângulo e distância para realizar a locação de pontos, permitindo o fechamento de poligonais ou a representação de percursos lineares. Para utilizá-la, basta acessar às ferramentas de suporte e selecionar a opção Ponto com distância. Em seguida, será exibido um pop-up interativo que solicitará as seguintes informações básicas:

• Ponto de Origem: Trata-se da referência inicial de lançamento. Normalmente, este ponto apresenta coordenadas previamente conhecidas, como marcos geodésicos contínuos (RBMC) ou implementados (RRTM), ou ainda informações espaciais já existentes que servem de base orientativa. Locais com marcações fixas, como sinalizações horizontais ou delimitadores físicos, também podem ser utilizados como referência, pois estes objetos servem de gabarito para posterior georreferenciamento e atribuição de indices espaciais.
• Escolher direção: Com base no norte verdadeiro, deverá ser determinado o valor de inclinação (direção) para o lançamento dos pontos a partir da referência definida no processo anterior (ponto de origem). O usuário pode introduzir manualmente um valor ou atribuir uma angulação de forma automática, orientando o sentido que o ponto deverá seguir com o auxílio de cliques e arraste no mapa.
• Distância em metros: Aferição dos valores a serem percorridos pelos pontos criados na camada de suporte.

Após concluir estas etapas, o usuário poderá efetuar lançamentos ajustando as medidas de distância e ângulos, com base na referência previamente definida, apenas clicando em Criar pontos na camada de suporte. Além disso, terá a liberdade de modificar o ponto de origem, permitindo maior flexibilidade nos lançamentos e na espacialização dos pontos.

Figura 26 - Ferramentas de suporte: ponto, ângulo e distância

O processo de transferência de geometrias é essencial para migrar as representações de uma camada temporária de suporte para uma camada definitiva do sistema. Este procedimento permite a realização de consultas e posterior manutenções sobre os dados de forma eficiente através das Ferramentas de edição.

Para acessar esta funcionalidade, o usuário deve primeiro ativar o modo de edição na camada para a qual pretende transferir as informações.

NOTA: Certifique-se que a camada de interesse e a camada de suporte tenham a mesma representação geométrica.

Ao entrar no modo de edição, um ícone em formato de cubo será exibido junto às ferramentas de suporte. Ao clicar sobre este ícone, será aberto um pop-up com um resumo em formato de lista das geometrias de suporte disponíveis para transferência à camada de interesse.

Após selecionar os objetos a transferir, basta clicar em Enviar. Assim que o processo for concluído, as geometrias serão alocadas na camada de interesse. E mesmo que a página seja atualizada, as informações permanecerão salvas, permitindo trabalhar de forma permanente com esses dados (até o momento em que sejam excluídos).

Figura 27 - Ferramentas de suporte: Transferência de geometrias

5.5. Ferramenta de Copiar Geometrias e Atributos

A funcionalidade de copiar geometrias e atributos do GEO360  é bastante util quando é necessário transferir dados entre camadas e projetos/modulos. Essa ação agiliza o processo de complementação de dados por meio de informações já existentes.

Para utilizar a ferramenta, basta clicar sobre ela. A ferramenta ficará destacada em verde e em seguida, uma mensagem alertará que a seleção múltipla está ativa. Então, selecione as geometrias desejadas e conclua a seleção em Finalizar Seleção para prosseguir com o envio.

NOTA: As geometrias selecionadas serão destacadas em cor margenta. Porém, pode ser alterada conforme atualizações da equipe de desenvolvimento.

Certifique-se em selecionar corretamente a suas geometrias. Caso deseje retornar a seleção, será necessário ativar e desativar a funcionalidade. Isso implinca em reiniciar toda seleção ao marco zero (inicio).

Figura 28 - Ferramenta de copiar: Seleção e envio de dados

NOTA: A ferramenta pode ter sua disposição/localização alterada conforme as atualizações realizadas da equipe de desenvolvimento.

Após concluir a seleção, uma aba será aberta permitindo ao usuário direcionar o projeto/módulo e a camada de referência para o envio dos dados.

Preenchendo as informações necessárias, a opção Copiar será habilitada, permitindo concluir o processo de transferência.

NOTA: A camada de interesse deve ter a mesma representação geométrica (ponto-ponto, linha-linha, polígono-polígono) para receber os dados de envio. Quando múltiplas geometrias são selecionadas, apenas as informações com correspondência geométrica idêntica serão enviadas.

Figura 29 - Ferramenta de copiar: Recebimento de dados

5.6. Ferramentas de Edição

As ferramentas de edição em ambientes SIG são essenciais para garantir a qualidade, precisão e utilidade dos dados geoespaciais. Elas desempenham um papel crucial na gestão e análise de informações que são vitais para a tomada de decisões em diversas áreas, como planejamento urbano, gestão ambiental e resposta a emergências.

No que diz respeito à atualização de dados, as ferramentas de edição do GEO360  permitem a atualização de informações geográficas, assegurando que os dados reflitam com precisão a realidade atual. Este processo facilita a correção de erros e inconsistências nos dados existentes.

Quanto ao processo de inserção de dados, o usuário têm a possibilidade de criar e modificar novas entidades espaciais, como pontos, linhas e polígonos, de forma prática e eficiente.

Na competência de edicções com relações espaciais, as ferramentas de edição possibilitará que o usuário realize modificações nos dados com ações de unir, interseccionar e retirar a diferência entre geometrias relacionadas.

NOTA: Todas as ferramentas de edição serão acessadas somente em modo de edição.

Apenas uma camada ficará ativa no modo de edição. Ao ativar o modo de edição numa nova camada, a edição da camada anterior será desativada.

5.6.1. Desenhar

O conceito de desenhos (mapeamento/vetorização) no GEO360  baseia-se na liberdade do usuário possui para adicionar geometrias ao mapa de forma intuitiva e flexível.

NOTA: As geometrias são desenhadas à mão livre e ajustadas em sequência. Para qualquer orientação prévia que envolva distância ou ângulo, devem ser utilizadas Ferramentas de suporte.

Para utilizar a ferramenta de desenho, o usuário deve primeiro ativar o modo de edição. Ao entrar neste modo, a camada será destacada em cinza e o ícone de desenho (lápis), inicialmente numa tonalidade cinza, mudará a sua cor para branco, indicando que a ferramenta está disponível para uso.

Ao selecionar a ferramenta, a mesma será destaca em verde e um ponto azul acompanhará o cursor do mouse. Cliques com o botão esquerdo do mouse permitirão ao usuário definir os vértices que irá compor as geometrias. No caso de polígonos, será necessário, no mínimo, criar 03 vértices para que a geometria seja representada corretamente em tela. As linhas não terão preenchimentos como os polígonos, e os pontos serão adicionados individualmente através de cliques sobre a tela.

Figura 30 - Ferramenta de desenho

5.6.1.1. Grid, snap, escala e coordenadas

Snap, também conhecida como ferramenta de aderência, permite aos usuários desenhar com precisão e segurança ao conectar-se a pontos geométricos. Desta forma, assegura o alinhamento entre vértices e garante condições topológicas adequadas.

NOTA: A topologia define princípios que regulam a forma como as características geográficas se conectam, interagem, partilham limites e se sobrepõem.

Ao iniciar o processo de lançamento de novas geometrias no GEO360 , o usuário poderá ativar a função de aderência, no qual que permitirá a fixação entre os vértices. Ao clicar no ícone com o simbolo de ferradura (Snap) a funcionalidade será destacada na cor verde.

Juntamente ao snap, o usuário tem a opção de habilitar o grid acessando a barra inferior do GEO360 . O grid ou grade cartográfica é uma rede de linhas paralelas e perpendiculares sobrepostas em um mapa, servindo como referência para facilitar a localização e a medição de áreas.

Figura 31 - Ferramenta de aderência

A grade cartográfica do GEO360  é totalmente customizável, permitindo ao usuário definir parâmetros de representação. Além disso, esta grade interage automaticamente com as escalas indicadas no mapa e com as coordenadas direcionadas no sistema.

Figura 32 - Configuração de grade, escalas e coordenadas

Com o Snap e o Grid ativados, é possível desenhar com o auxílio de linhas que garantem ângulos retos de 90º. Através do cursor do mouse, fica perceptível que há um “encaixe” a essas linhas, facilitando o posicionamento preciso de elementos nos projetos, mesmo em níveis baixos de zoom.

Figura 33 - Linhas auxiliares e aderência de grade

5.6.2. Editar Vertices

A edição de vértices permite a realização de ajustes mais precisos nas geometrias. O GEO360 , através da ferramenta Editar vértices, oferece ao usuário a capacidade de realizar refinamentos adequados à suas camadas.

Para acessar à funcionalidade, é necessário selecionar a geometria desejada e ativar o modo de edição. Ao entrar no modo de edição com a geometria selecionada, serão exibidos os vértices que compõem a geometria, bem como a numeração ordenada de cada um deles.

Para editar os vértices, basta clicar sobre eles e arrastá-los no mapa. A inclusão de novos vértices é feita através do clique e arraste sobre o segmento de reta. Já a exclusão de vértices, é realizada com a ação de duplo clique no vértice desejado.

NOTA: Os valores da área e do perímetro serão atualizados automaticamente à medida que houver alterações na geometria.

Figura 34 - Edição de vertices

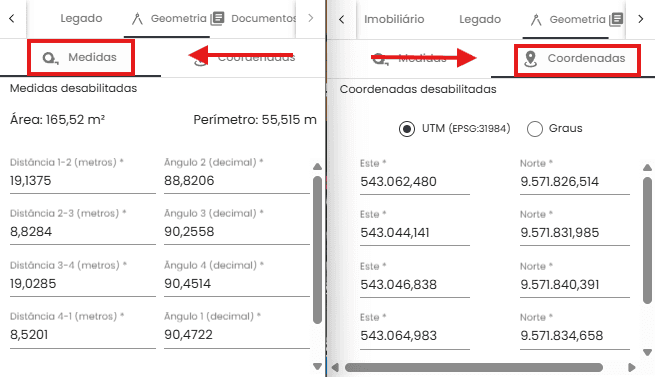

No GEO360 , através da aba Geometria, é possível visualizar e editar toda a composição de vértices de uma feição. Nesta aba, será possível ajustar a distância e o ângulo entre os vértices e os respetivos segmentos de reta.

NOTA: Ao atualizar um valor de distância ou ângulo, os vértices e segmentos interligados a essas modificações serão ajustados automaticamente.

Figura 35 - Edição de distância e ângulo entre vértices

O GEO360  dipõe ainda de ferramentas de retoque que garantem ações ágeis de edição, como por exemplo: Retangularizar. Uma ferramenta bastante útil quando se deseja aferir ângulos interno de 90º na geometrias.

NOTA: A ferramenta Retangularizar só estará disponível em feições que possuam apenas 04 vértices.

Outra ferramenta de grande utilidade é a Offset, responsável por realizar buffer interno e externo nas geometrias. A ação de buffer externo irá expandir a geometria conforme o valor atribuido (em metros). Já o buffer interno irá retrarir a geometria. Sendo necessário direcionar um sinal negativo ” - ” antes do valor atribuido.

NOTA: A ação offset atribuirá um buffer permanente à geometria após salvar a modificação. Portanto, atente-se durante o processo de edição e utilize as ferramentas de avançar e restaurar o estado anterior de alteração caso realize alguma ação indesejada.

Figura 36 - Edição por coordenadas e ajustes de offset e retangularização

5.6.3. Mover

O GEO360  oferece, entre suas ferramentas de edição, a função Mover, que permite ao usuário realocar a posição das suas geometrias no mapa.

Para acessar a esta função, primeiro selecione a geometria de referência e entre no modo de edição. A ferramenta de edição de vértices será ativada por padrão. Para mudar de ferramenta, clique duas vezes na ferramenta de vértices.

O primeiro clique desativará a ferramenta de vértices. O segundo clique expandirá todas as ferramentas de edição. Em seguida, selecione a primeira opção na lista: Mover. Ao selecioná-la, a lista será retraída e a ferramenta escolhida ficará destacada em verde.

Com a ferramenta Mover ativa, basta clicar e arrastar a feição do ponto inicial, onde a geometria se encontra, até o ponto final, onde a geometria será realocada.

NOTA: Uma cópia temporária da geometria original será exibida em tela para auxiliar o usuário a mover uma feição.

Figura 37 - Mover geometrias

5.6.4. Rotacionar

Entre as ferramentas de edição do GEO360 , encontra-se a função de rotação de geometrias. Esta funcionalidade é bastante útil para redefinir a disposição ou representação das feições de interesse.

Para utilizá-la, siga o mesmo procedimento de ativação descrito no tópico Mover. Portanto, selecione a geometria desejada e escolha a função: Rotacionar geometria.

Uma vez ativada a ferramenta, aparecerá um norte auxiliar no centro da geometria, permitindo a rotação através do movimento de clique e arraste em forma de circulo.

Figura 38 - Rotacionar geometrias

Vale destacar que este norte auxiliar pode ser deslocado e ajustado para locais de interesse do usuário. Para tal, posicione o cursor do mouse sobre o centro do norte auxiliar, clique e arraste até ao ponto desejado.

NOTA: É essencial a ativação da função Snap para assegurar a aderência e a fixação adequada do norte auxiliar ao vértice da geometria.

Figura 39 - Posicionar norte auxiliar de rotação

5.6.5. Dividir e Recortar

As ferramentas de dividir e recortar são algumas das opções de edição disponíveis no GEO360 . Estas ferramentas permitem ao usuário refinar as geometrias de acordo com a sua necessidade. No contexto de cadastro imobiliário, são especialmente úteis para o fracionamento de parcelas, facilitando assim os processos de desmembramento.

Similiar ao processo descrito no tópico Mover, para ativar estas ferramentas, basta selecionar a geometria desejada e acessar a opção na listagem de edição. Em seguida, desenhe sobre a feição onde pretende aplicar o recorte ou ajuste na geometria. Após definir a linha de transpasse, escolha a ação que deseja realizar:

• Dividir: A ação dividirá a geometria em duas partes de acordo com a definição da linha de transpasse.
• Recorte: Ação irá subtrair a menor porção área entre a linha de transpasse.

Confira abaixo os exemplos de divisão e recorte.

Figura 40 - Dividir geometrias

Figura 41 - Recortar geometrias

5.6.6. Ilhas

As ferramentas de desenho de ilhas estão entre as funcionalidades exclusivas disponíveis no módulo de Plano Diretor do GEO360 . Contudo, esta funcionalidade será ativada apenas para camadas específicas do tipo Zoneamento Plano Diretor.

NOTA: O GEO360  permite converter camadas genéricas para formatos específicos, adaptados a diferentes finalidades dentro da plataforma. Os procedimentos e as aplicações dessas camadas serão abordados em um tópico futuro.

Ao acessar às ferramentas de edição na camada com o critério especificado acima, serão ativadas duas funções que permitem ao usuário adicionar ou remover ilhas dentro de uma feição.

O processo é simples: para adicionar, basta selecionar a função Desenhar ilhas no polígono e desenhar diretamente sobre mapa. Para remover, utilize a função Deletar ilhas no polígono, que apresentará uma lista das ilhas existentes na geometria, permitindo ao usuário selecionar quais deseja excluir.

Figura 42- Edição de ilhas

5.6.7. Relações espaciais: União, Intersecção e Diferença

As ferramentas de relação espacial do GEO360  permitem ao usuário alcançar resultados mais significativos em processos que exigem combinações geométricas entre as feições de uma camada.

A primeira ferramenta disponível é a de unificar geometrias. Esta funcionalidade é exclusiva do Cadastro Imobiliário, sendo especialmente útil em processos de remembramento de parcelas. Para utilizá-la, selecione, por exemplo, uma camada de lote e ative o modo de edição para acessar às ferramentas disponíveis. Em seguida, escolha a ferramenta Unir polígonos e, no mapa, indique a segunda geometria na qual deseje unificar. Após confirmar a operação, as geometrias serão mescladas numa única feição, mantendo-se os dados da primeira geometria selecionada.

Figura 43 - União de geometrias. Processo de remembramento

Complementando as ferramentas de relação espacial, mas com um enfoque em camadas gerais, temos a função Editar geometrias. Esta ferramenta permite realizar as mesmas ações da ferramenta anterior, mas com alguns diferenciais que ampliam a sua funcionalidade.

O primeiro diferencial é a possibilidade de executar operações adicionais, como interseção e diferença entre feições, além da união.

O segundo ponto relevante é a opção de atualizar apenas uma das geometrias selecionadas ou criar uma nova geometria sem modificar as feições que foram relacionadas à dinâmica.

Quanto as ações operacionais, temos:

• Intersecção: será considerada somente a área de sobreposição entre ambas as feições.
• União: será considerada a extensão máxima de cada feição, procedendo-se à união das ambas as geometrias, mesmo que exista sobreposição entre elas.
• Diferença: será considerada apenas a região onde as feições não se sobrepõem, ou seja, o inverso da intersecção.

Figura 44 - Funções de união, intersecção e diferença entre geometrias

5.7. Ferramentas de Consulta Espacial

As ferramentas de consulta sspacial disponibilizam oferecem uma variedade de funcionalidades que simplificam a análise de dados geográficos. Destacam-se nesta funcionalidade a possibilidade do usuário pesquisar informações com base em localizações geográficas específicas. A utilização dessa ferramenta é essencial para a tomada de decisões informadas, sobretudo em contextos onde a localização geográfica assume um papel determinante.

No GEO360 , a ferramenta de consulta espacial encontra-se em Ferramentas do mapa. Ao selecioná-la, será aberta uma janela auxiliar para que o usuário defina os critérios de pesquisa.

Em primeira instância, será dada a opção de selecionar o tipo de geometria desejada. A ativação desta funcionalidade permite realizar desenhos livres no mapa, podendo o usuário optar entre polígono, linha ou ponto.

Posteriormente, o usuário terá a opção de expandir a seleção através de um buffer, conforme o tipo de geometria escolhido. Por exemplo, se for um ponto, a expansão será radial; se for uma linha, seguirá o segmento de reta; e, no caso de um polígono, respeitará os limites das arestas que definem a geometria.

Na etapa seguinte, na opção Camadas selecionadas, o usuário pode escolher até 3 camadas para serem relacionadas no resultado da consulta espacial. Após configurar os parâmetros nos passos anteriores, basta clicar em Buscar para realizar a consulta desejada.

Outra funcionalidade bastante útil é selecionar geometria. Esta opção permite utilizar geometrias já existentes em outras camadas como referência para a consulta espacial, eliminando a necessidade de redesenhar repetidamente uma mesma área de interesse.

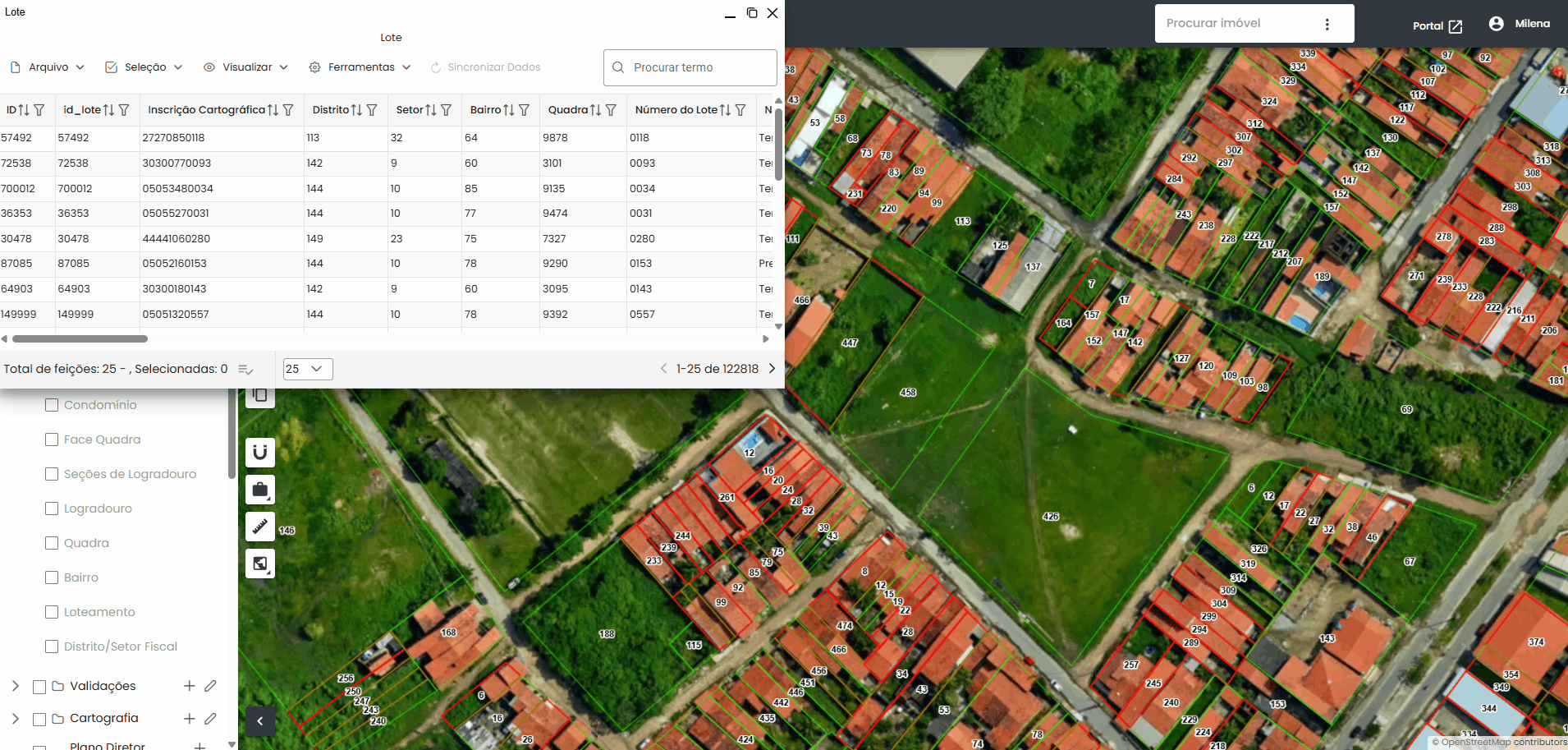

Figura 45 - Funções de consulta espacial

Apresentam-se, a seguir, os modelos de pesquisas realizados nas condições indicadas:

• Desenho de polígono a mão livre;
• Definição de ponto de interesse com buffer radial de 50 metros;
• Desenho de linha com buffer de segmento de 20 metros;
• Seleção de geometria existente com buffer de contorno de 10 metros, configurando o retorno de duas tabelas: imobiliário e lote.

Figura 46 - Consulta espacial: Resultados de pesquisa

5.8. Ferramentas de Impressão

O GEO360  oferece uma ferramenta de impressão dinâmica e responsiva. Isso significa que o sistema gera automaticamente legendas para todas as camadas ativas no módulo, permitindo ao usuário ajustar apenas o tamanho da folha, escala, enquadramento e carimbo conforme necessário.

Para acessar a funcionalidade basta clicar em Imprimir. O usuário é direcionado a uma nova tela onde será possível configurar:

• Tamanho de folha: poderá variar entre as folhas A4, A3, A2, A1 e A0.
• Orientação: possui as opções de paisagem e retrato.
• Legenda: habilitar ou desabilitar as legendas
• Escala: poderá definir a escala do mapa com as configurações padrão de 1:100 até 1:100.000 ou ajustar a escala usando o scroll do mouse (botão de rolagem central), alcançando valores além da lista.
• Carimbo: através da inserção de imagem, perminte a vinculação de carimbos já configurados nos formatos JPEG e PNG.

Figura 47 - Ferramenta de impressão

5.9. Swipe e Sincronização de Telas

A funcionalidade swipe faz parte do conjunto de ferramentas de mapeamento disponíveis no GEO360 . Esta ferramenta permite a análise de mapas e vetores por meio da divisão dinâmica da tela em duas representações simultâneas. Em outras palavras, ela possibilita visualizar informações ao mesmo tempo do lado esquerdo e direito da tela, de acordo com a configuração do usuário.

Para utilizar a funcionalidade acione o conjunto Ferramenta de mapas e na 4ª opção, da esquerda para direita, selecione a ferramenta Swipe. Ao ativar a funcionalidade, ela será destacada em verde, sinalizando que está em utilização. Em seguida, será apresentado a tela de configuração do swipe. Nesta tela, será possível consultar os mapas e os vetores disponíveis para a interação do swipe, bem como, direcioná-los à fração de tela de interesse.

Após definir os mapas, os vetores e suas devidas posições em tela, será habilitado a opção Ativar. Ao realizar a ação, será disponibilizado em tela instantaneamente as configurações estabelecidas. E em tela, terá um divisor central que será reponsável pelo controle da proporção de tela em cada cenário.

Figura 48 - Configuração do modo swipe

Figura 49 - Modo swipe

No entanto, se o usuário precisar realizar uma análise que envolva a consulta de dados em diferentes módulos, existe uma ferramenta específica para essa ação, a funcionalidade Sincronizar os mapas. O principal objetivo desta ferramenta é possibilitar a análise de vários cenários, ou seja, acessar informações em diversos módulos de forma simultânea.

Para habilitar a funcionalidade acione a Ferramenta de mapas e selecione a segunda opção, da esquerda para a direita. Ao selecioná-la, será aberta uma nova aba automáticamente replicando o projeto que você está acessando. Você poderá trocar de projeto e suas telas ainda estarão sincronizadas.

NOTA: O sistema abrirá somente uma tela adicional para sincronizar. Caso deseje abrir mais de duas telas de trabalho, será necessário abrir uma nova guia e entrar novamente no GEO360 .

A sincronização entre mapas só será efetiva nos módulos em que a função estiver ativa (destacada em verde). Caso contrário, o módulo não replicará as ações de sincronização nos demais mapas. Ou seja, em sincronização de 4 telas posso ter tanto uma tela realizando os comandos de sincronização, bem como, posso ter as 4 telas sincronizadas entre si.

Figura 50 - Sincronização de mapas e módulos

5.10. Visualizador Temporal de Mapas

O Visualizador temporal mapas do GEO360  é uma funcionalidade desenvolvida com o propósito de auxiliar as análises de expansão urbana do município.

A consulta temporal por mapas permite ao usuário avaliar a situação de uso e ocupação do solo em cada região ao longo dos anos. Associando essas informações às diretrizes do plano diretor e às leis referentes ao ordenamento urbano e de cunho ambiental, é possível tomar decisões mais coerentes para o planejamento e desenvolvimento sustentável do município.

Figura 51 - Visualizador temporal de mapas

NOTA: Para habilitar a ferramenta e realizar a dinâmica de consulta temporal é necessário ter mais de um mapa disponível no projeto.

5.11. Ambiente 3D

O ambiente 3D do GEO360  é disponibilizado com o objetivo de simplificar a análise de volumetria para os usuários. Atualmente, o sistema é capaz de comportar e visualizar a nuvem de pontos dos projetos que executa tal serviço.

A nuvem de pontos inicial é gerada em formato LAS/LAZ por meio do uso de perfilamento a laser (LiDAR). Posteriormente, as informações são submetidas a procedimentos de filtragem e revisão com o objetivo de eliminar interferências, classificar os objetos e otimizar o recurso para ser visualizado na web por meio da aplicação potree.

NOTA: O Potree é um visualizador de nuvem de pontos 3D de código aberto que permite que você explore e visualize grandes conjuntos de dados de nuvem de pontos em seu navegador da web. Ele é escrito em JavaScript e usa WebGL para renderizar nuvens de pontos de forma eficiente.

Figura 52 - Ambiente 3D

No ambiente 3D, o usuário poderá explorar o produto e também realizar medições lineares, de área e de volume. Será possível isolar áreas específicas para estudos e exportar as medições em formato JSON e DXF.

Figura 53 - Nuvem de pontos RGB

Uma vez que a nuvem de pontos passa por um processo de classificação, o sistema também permitirá a visualização das classes por cores distintas. Isso possibilita aos usuários uma análise individual de cada objeto presente na nuvem de pontos.

No exemplo abaixo, podemos identificar através da classificação a presença de terreno (marrom); vegetação média, baixa e alta (variação do tom de verde); construções (laranja); e torres de comunicação e distribuição de energia (azul).

Além disso, quando a visualização está atribuída por classes, o usuário pode filtrar quais objetos ele deseja ver na tela. No segundo exemplo, temos a representação da classe terreno com a representação de elevação, destacando as diferenças de altitudes através da variação de cores frias (menores altitudes) e quentes (maiores altitudes).

Figura 54 - Nuvem de pontos classificada e terreno com atributo de elevação

6. Criação e importação de camadas

Novas camadas podem criadas de forma que o usuário desenhe as geometrias (ponto, linha ou polígono), ou o usuário pode importar arquivos existentes diretamente no GEO360  .

A criação de novas camadas ou importação de arquivos existentes é realizada através do botão Adicionar Dados. Em seguida, será aberta uma nova janela, permitindo ao usuário selecionar as seguintes opções:

• Nova Camada: Permite adicionar uma camada sem dados, onde o usuário irá selecionar o tipo de geometria e a estrutura de formulários;
• SHP: Cria uma camada a partir de um arquivo shapefile e sua tabela de atributos;
• GeoJSON: Cria uma camada a partir de um arquivo GeoJSON e sua tabela de atributos;
• KML: Cria uma camada a partir de um arquivo KML e sua tabela de atributos;
• WMS: Cria uma camada a partir da URL de um serviço Web Map Service para visualização;
• Camada Adicional: Cria uma camada baseada em outra camada existente em outro módulo. A camada será disponibilizada em modo de consulta.
• Arquivos: Envia um arquivo para o sistema, que será analisado e configurado baseado em seu tipo (utilizado para arquivos muito grandes).

Figura 55 - Adicionar dados

Após selecionar o arquivo para ser carregado como camada, é necessário fornecer o nome da camada e informar o sistema de coordenadas do arquivo.

Antes de adicionar a camada, o GEO360  irá ajustá-la e enquandrar na tela, mostrando uma prévia do arquivo no mapa, permitindo verificar se o arquivo enviado está alocado de forma correta. Em seguida, basta clicar em Salvar para adicionar a camada ao sistema.

6.1. Como adicionar uma nova Camada?

Conectando as instruções do tópico anterior, vá em Adicionar dados e seleciona a opção Nova camada. Ao selecionar a opção, será direcionado a uma nova janela que requisitará: o nome da camada; o tipo da camada; definição da geometria de representação da camada e a necessidade do usuário associá-la a um formulário.

NOTA: Há mais de um tipo de camada para se definir, dependendo do módulo em esteja trabalho. Por padrão, as camadas devem ser criadas de forma Genérica. Caso haja necessidade, será possível fazer a conversão do tipo de camada posteriormente.

Ao selecionar a opção ** Criar formulário ** e clicar em ** Continuar **, a aba de criação do formulário será aberta. Nesta etapa, você poderá configurar a quantidade de campos, seus nomes e os tipos de representação.

NOTA: O detalhamento da criação de formulários será abordado no subtópico 5.1.1.

Ao clicar em Salvar, a camada será direcionada à aba de camadas disponíveis no módulo.

NOTA: Caso a camada não apareça na listagem de imediato, acione a opção Atualizar todas as camadas ou recarregue a pagina novamente (utilize o botão de atralho F5 com a aba do GEO360  selecionada).

Figura 56 - Adicionar nova camada

6.1.1. Como criar e customizar formulários?

Os formulários funcionam como as tabelas de atributos das camadas em softwares de SIG convencionais. No GEO360 , cada camada pode ter um ou mais formulários. Estes formulários podem ser criados ao inicio do processo de adicionar uma nova camada ou posteriormente, através do Gerenciador de módulos.

Conforme foi explicado no tópico anterior, após a criação de uma nova camada, quando o item Criar formulário está marcado, a janela de edição do formulário será aberta. Caso o usuário deseje criar ou modificar um formulário após a criação da camada, será necessário ir em Módulos (no topo da interface do Geo360), clicar em Gerenciador de módulos, selecionar a camada de interesse e clicar em Novo formulário para criar um novo, ou clicar no formulário existente, caso deseje editá-lo.

Na janela de edição do formulário, é possível editar o nome do formulário e adicionar novos campos. Ao criar novos campos, o usuário deverá nomeá-los e definir o tipo de campo. Os tipos disponíveis são:

• Texto simples: Utilize para informações textuais;

EXEMPLO: nome (João); endereço (Rua 10); descrição (Próximo ao mercado central); etc.

• Número inteiro: Utilize para números que não representem parte decimal;

EXEMPLO: idade (20, 30, 40); quantidade (1, 2, 3), etc.

• Número decimal: Utilize para números que apresentam uma parte não inteira;

EXEMPLO: altura (1.70, 1.85), peso (70.1, 85.7); etc.

• Lista (múltipla escolha): Permite padronizar a seleção múltipla a partir de uma lista de opções. Cada item da lista deverá ser configurado;

EXEMPLO: Ao declarar opções A, B e C, o conjunto de escolhas possíveis será: [A]; [B]; [C]; [A e B]; [A e C]; [B e C]; [A, B e C].

• Lista (escolha única): Permite padronizar a seleção única a partir de uma lista de opções. Cada item da lista deverá ser configurado;

EXEMPLO: Ao declarar opções A, B e C, o conjunto de escolhas possíveis será: [A] ou [B] ou [C].

• Caixa de seleção: Permite duas opções, marcado (True/Verdadeiro) ou desmarcado (False/Falso);

• CAIXA DE SELEÇÃO ==[clique no quadrado à esquerda para simular a dinâmica]==.

• Data: Permite gerar registros de datas. Aparecerá um janela similar ao exemplo abaixo, onde o usuário selecionará de forma dinâmica o ano, o mês e o dia.

Além de definir o tipo dos campos, também é possível ao usuário ordená-los. A ordenação é feita clicando no item Ordem, embaixo de cada campo, e selecionando a posição em que o campo será colocado. Existem duas formas realizar a toca de posição:

1. Manter a posição: Ocupa a posição destinada e desloca os demais campos até a posições de onde o campo origem saiu.

EXEMPLO: deslocar o campo 16^o^ para o campo de posição 14º. Nessa lógica, o campo 16^o^ocupa a posição 14^o^; o campo 14^o^ocupa a posição 15^o^; e o campo 15^o^ocupa a posição 16^o^.

2. Manter a posição: Inverte a posição entre o campo de destino e o campo de saída.

EXEMPLO: deslocar o campo 16^o^ para o campo de posição 13º. Nessa lógica, o campo 16^o^ocupa a posição 13^o^; o campo 13^o^ inverte de posição com o campo 16^o^; e os campos 14^o^ e 15^o^ se mantém em suas devidas posições.

Além da liberdade para definir o tipo e a posição dos campos, existem várias opções adicionais de personalização dos formulários que facilitam a interação do usuário na estruturação e compartilhamento de dados. Estas funcionalidades incluem:

• Ativo: Habilita ou desabilita um determinado campo para aparecer no formulário de edição;
• Campo obrigatório: Obrigatoriedade de preenchimento do campo para lançamento de novas geometrias;
• Campo público: Possibilita a visualização ou restrição de consulta do campo de referência através do compartilhamento de camadas e o envio à geoportais;
• Somente visualização: Estabelece relações de dependência entre os campos de um formulário. Com essa opção, é possível direcionar a interação por meio de condições a serem atendidas, permitindo a criação de métodos com base em regras de preenchimento.

Figura 57 - Configuração de formulários

6.2. Como adicionar camadas usando Shapefile (SHP)?

Seguindo as orientações e processos do início do tópico 5, vá em Adicionar dados e seleciona a opção SHP. Ao selecionar, será aberto automaticamente o explorador de arquivos do Windows requisitando três arquivos que compõem a camada shapefile, sendo eles:

• SHP (índice de operação da geometria);
• DBF (índices de geometria de figura);
• SHX (informações de atributo).

Após selecionar os arquivos e clicando em Abrir, será apresentado uma janela requisitando previamente o nome da camada. Clicando em Continuar, a próxima janela além de ainda permitir renomear a camada, irá requisitar o sistema de coordenadas da camada. Ao clicar no campo para direcionar o sistema de coordenadas será apresentado uma lista suspensa com diversas opções de sistemas métricos e geográficos. Para localizar um sistema de referência específico, basta escrever um termo de localização similar ao exemplo abaixo:

EXEMPLO: Ao digitar: “22S”, será retornado as seguintes opções:

• Corrego Alegre / UTM zone 22s
• SAD69 / UTM zone 22S
• SIRGAS 2000 / UTM zone 22S
• WGS84 / UTM zone 22S
• SAD69 (96) UTM zone 22s NOTA: Caso direcione o sistema de coordenadas diferente da contida na camada shapefile, acontecerá duas situações:

1. Deslocamento dos dados, em mapa, para fora a região de interesse;
2. O sistema emitirá um erro de associação da coordenada e finalizará o processo. Será necessário o usuário iniciar todo o fluxo de inserção de dados para atribuir a camada shapefile ao módulo.

Definindo o sistema de coordenadas, será permitido continuar com o processo de importação de dados. Ao clicar em Continuar, será carregado uma visualização temporária de como será alocada a camada em mapa. O usuário terá duas ações nesta etapa. A primeira opção é a recusa da inserção de dados, caso seja verificado alguma inconformidade, basta clicar em Cancelar para que o sistema aborte a importação dos dados. A segunda opção reflete o aceite dos dados que estão em tela. Neste caso, clique em Salvar e aguarde o processamento. Assim que finalizar, acione a ferramenta Atualizar todas as camadas. Após isso, a camada aparecerá na listagem de camadas e no display de mapas do GEO360 .

NOTA: Caso a camada shapefile possua tabela de atributos, a mesma será importada com os seus dados associados as suas devidas geometrias, de forma automática.

Figura 58 - Adicionar Shapefile

6.2.1. Como converter arquivos DWG/DXF para Shapefile?

Muitos levantamentos e projetos são armazenados em arquivos CAD, como DWG ou DXF. No entanto, essas extensões não são diretamente compatíveis com muitos Sistemas de Informação Geográfica (SIG), exigindo a conversão para shapefile.

Ao contrário dos arquivos CAD, os shapefiles suportam apenas um tipo de geometria (ponto, linha ou polígono) por arquivo, sendo esse o primeiro passo na conversão de DWG para shapefile. O usuário deve identificar e isolar, utilizando ferramentas CAD, qual o layer (camada, geometria) que deseja converter para shapefile.

O isolamento das geometrias pode ser feito de várias maneiras, dependendo do software CAD disponível para o usuário. Em softwares como AutoCAD, comandos como LAYISO, LAYOFF e MAPEXPORT podem ser úteis nesse processo.

NOTA: Funções como o MAPEXPORT do AutoCAD Map exportam a geometria diretamente para shapefile, não sendo necessário outros softwares para a conversão.

O procedimento deve resultar em um arquivo contendo apenas as geometrias desejadas. Por exemplo, se o usuário deseja gerar um shapefile das drenagens, mas o CAD contém também informações sobre lotes, logradouros, curvas de nível, entre outros, é necessário primeiro selecionar e copiar a(s) camada(s) relacionada(s) às drenagens para um novo arquivo usando o comando PASTEORIG (para garantir a manutenção das coordenadas da drenagem).

Depois de criar o arquivo CAD com a geometria isolada, é preciso utilizar um software de SIG para realizar a conversão para shapefile. Neste exemplo, vamos utilizar o QGIS, que é um software gratuito, mas o usuário pode escolher a ferramenta que estiver disponível e melhor lhe atender.

NOTA: O MyGeodata  é uma ótima escolha de aplicativo online para a conversão de arquivos vetoriais e rasters. É importante ressaltar que, de acordo com seus interesses, o usuário ainda precisará se dedicar ao processo de isolamento detalhado de cada geometria de sua preferência.

No QGIS, para abrir arquivos DWG, vá no menu Projeto (no topo superior esquerdo). Em seguida vá em Importar/Exportar e depois em Importar Camadas de DWG/DXF. A figura abaixo mostra a janela que será aberta.

No QGIS, para importar arquivos DWG, clique em Projeto no menu localizado no canto superior esquerdo. Em seguida, selecione a opção Importar/Exportar e depois escolha Importar Camadas de DWG/DXF. A imagem abaixo ilustra a janela que será exibida.

Figura 59 - Importador DWG/DXF no QGIS

No item Pacote alvo, indique onde o QGIS irá salvar o arquivo DWG convertido (arquivo será salvo no formato GPKG). No item SRC, indique o sistema de coordenadas adotado no arquivo CAD. No desenho fonte, indique a localização do arquivo CAD que será importado. Após esse processo, o QGIS irá mostrar os layers disponíveis no quadro em branco e o usuário deverá indicar o nome do grupo que será usado para habilitar o botão de OK.

NOTA: Arquivos DXF podem ser abertos diretamente no QGIS como arquivos vetoriais.

Após clicar em OK, o QGIS irá abrir as geometrias do arquivo, separando elas por pontos, linhas e polígonos. Além dessa separação, também será separado pelos layers do arquivo CAD.

NOTA: Dependendo da versão do arquivo CAD (normalmente versões mais recentes), o QGIS não conseguirá abrir ele. Para realizar essa conversão, basta salvar numa versão mais antiga no CAD ou utilizar o software ODA File Converter.

Alguns desenhos CAD representam polígonos por meio de linhas e ao abrir tais arquivos no SIG, eles não serão representados como polígonos (e sim, como linhas), sendo necessários redesenhá-los (em uma camada shapefile de polígono) ou converter as linhas para polígonos.

Após abrir o arquivo no QGIS, deve-se localizar a(s) camada(s) de interesse para exportá-la(s). Clique sobre a camada com o botão direito do mouse e vá em Exportar e Guardar Elementos como. Na janela que será aberta, indique o formato de saída (isto é, shapefile), o local onde será salvo o arquivo (em Nome do arquivo), e o sistema de referência (SRC). Além disso, indique qual é o tipo de geometria no item Geometria e desmarque o item Inclui dimensão-z.

Figura 60 - Exportando arquivos no QGIS

Por fim, você terá um arquivo shapefile que poderá ser enviado para o GEO360 . Lembre-se que ao gerar um arquivo shapefile, outros arquivos irão acompanhar ele, tais como arquivos de extensão PRJ, DBF e SHX.

6.2.2. Como converter geometrias compostas para geometrias simples?

Os arquivos de formato Shapefile podem conter três tipos diferentes de geometria: pontos, linhas e polígonos. Em termos mais técnicos, também é possível encontrar essas geometrias em versões compostas ou com cota (Z) associada. No entanto, devido às especificidades do banco de dados utilizado pelo GEO360 , estas versões compostas não são suportadas e podem impedir o carregamento de novas camadas na plataforma.

NOTA:

• Geometrias aceitas: Point (Ponto), LineString (Linha) e Polygon (Polígono).

• Geometrias não aceitas: [MultiPoint, PointZ, MultiPointZ] (Multiplos pontos e com dimensão Z), [MultiLineString, LineStringZ, MultiLineStringZ] (Multiplas linhas e com dimensão Z), [MultiPolygon, PolygonZ e MultiPolygonZ] (Multiplos polígonos e com dimensão Z).

  Figura 61 - Geometrias simples e compostas

Antes de importar sua camada para o GEO360 , é importante verificar o tipo de geometria da mesma. Utilizando o QGIS como exemplo, adicione a camada de interesse e passe o mouse sobre ela. Uma pequena janela será aberta em sequência, exibindo as informações sobre a camada, incluindo o tipo de geometria.

Figura 62 - Descrição do tipo da camada

Observe que o termo MultiPolygon aparece na descrição, o que significa que vários polígonos descrevem um único objeto nesta camada. A próxima etapa é transformar isso em geometrias simplificadas, ou seja, um polígono associado a cada objeto. Para fazer isso, o usuário deve utilizar a função Multipartes para partes simples no QGIS. Essa função está disponível no menu Vetor, acessando Geometrias.

Figura 63 - Multipartes para partes simples

Após acessar ferramenta, o QGIS solicitará ao usuário qual camada deverá ser tratada e a localização do arquivo de saída.

NOTA: Mesmo passando pela ferramenta citada, alguns shapefiles podem manter a denominação Multi. Porém, destaca-se que as geometrias foram convertidas para simples e são aceitas no Geo360.

A remoção da cota (Z) associada das camadas é realizada exportando a camada e configurando sua geometria. Basta clicar com o botão direito sobre a camada e selecionar Exportar, seguido de Guardar elementos como. Na janela que será aberta, o usuário deverá localizar o quadro Geometria e definir o tipo de geometria. Após esse processo, desmarcar o item Inclui dimensão-z.

Para remover a cota (Z) associada das camadas, exporte a camada e configure sua geometria. Clique com o botão direito sobre a camada, selecione a opção Exportar e em seguida clique em Guardar elementos como. Na próxima janela, localize o quadro Geometria e defina o tipo de geometria desejado. Depois, desmarque a opção Inclui dimensão-z.

Figura 64 - Exportar sem dimensão z

Depois de seguir esses passos, a camada está pronta para ser carregada no GEO360 .

6.3. Como adicionar camadas usando GeoJSON?

Seguindo as diretrizes do tópico 5, a extensão GeoJSON seguirá os mesmos passos para importação de seus dados. Deve-se, primeiramente, acionar a ferramenta Adicionar dados e selecionar a opção GeoJSON. Em sequência, será aberto automaticamente o explorador de arquivos do Windows requisitando o arquivo da camada na extensão selecionada. E na próxima aba, já será requsitado a inserção do nome e coordenadas da camada.

Se compararmos o processo de importação do GeoJSON com o processo de importação de shapefile, é possível observar que o GeoJSON possui uma vantagem de estruturação de dados em relação a quantidades de arquivos. O formato ESRI apresenta, em sua maioria, 06 (seis) arquivos que o compõe. Sendo os principais: o SHP; o DBF; e o SHX. E também, os complementares: o PRJ; o SBN; e o SBX. E conforme ja foi abordado na etapa de importação de shapefile, o GEO360  só irá requisitar os 03 arquivos principais (SHP; DBF; e SHX). Por outro lado, o GeoJSON, que é um formato aberto de representação geográfica baseado em JavaScript Object Notation, é disposto em apenas um único arquivo contendo todas as informações necessárias da camada para o processo de importação de dados.

NOTA: A identificação do sistema de coordenadas da camada GeoJSON poderá ser consultada ao abrir o arquivo como um bloco de notas. Dentro do arquivo, em CRS (Coordinate Reference System), estará a informação. Todavia, para sanar quaisquer dúvidas, basta ir ao final de cada linha de chamada. Lá, estará presente o tipo de geometria (Type) e a representação das coordenadas (Coordinates). No exemplo abaixo, podemos conferir que as coordenadas são geográfica decimais (WGS84).

Figura 65 - Adicionar GeoJSON

6.4. Como adicionar camadas usando Keyhole Markup Language (KML)?

Assim como as instruções e procedimentos descritos no início do tópico 5, a inserção de KML segue os mesmos passos de acionar a ferramenta de Adicionar dados e selecionar a opção de interesse, no caso a opção KML. Em seguida, o explorador de arquivos do Windows será aberto automaticamente, solicitando o arquivo da camada com a extensão selecionada. Na próxima etapa, será solicitado o nome da camada a ser inserida.

NOTA: Diferente dos demais processos de importação de dados, não será requisitado o sistema de coordenadas do arquivo KML . Isso se deve ao fato de que todo KML possui, por padrão, o sistema de coordenadas geográifco global WGS84.

Figura 66 - Adicionar KML

6.5. Como adicionar camadas usando Web Map Service (WMS)?

Web Map Service (WMS), ou geoserviços, permite que o usuário adicione camadas vetoriais ou matriciais (imagens) ao mapa por meio de outros bancos de dados disponíveis na internet. O processo é realizado por meio de um endereço (link) que é requisitado via GEO360 .

O Web Map Service (WMS), também conhecido como geoserviços, possibilita aos usuários a adição de camadas vetoriais ou matriciais (imagens) ao mapa, utilizando bancos de dados disponíveis na internet de forma pública. Esse processo é feito por meio de um link requisitado através da plataforma GEO360 .

Lista com alguns órgãos e instituições que disponibilizam serviços WMS:

• Catálogo de Geoserviços (INDE)
• SIG SDS Santa Catarina
• SEIGeo Bahia

O processo é iniciado acionando a ferramenta Adicionar dados, botão disponível acima do gerenciador de camadas. Uma nova janela será aberta, procure e selecione a opção WMS. Após clicar em WMS, o usuário será direcionado a uma nova tela. Digite o nome do serviço e a URL (link) do serviço WMS.

Em seguida, clique em Listar camadas. As camadas disponíveis irão aparecer em lista suspensa e você deverá checar aquelas que deseja inserir ao seu módulo.

Figura 67 - Adicionar WMS

NOTA: Caso uma mensagem de erro ocorra, confira se a URL está correta e configurada em modo público de compartilhamento de dados. Ou ainda, se é necessário mudar o link de http para https .

Após o avanço do processo anterior, clique em Continuar e as camadas selecionadas serão adicionadas na listagem de camadas do módulo.

Figura 68 - Adicionar WMS

NOTA: Lembre-se que a customização e a edição deste formato de dado é limitada.

6.6. Como adicionar camadas usando planilhas XLS/XLSX/CSV?

Inicia-se o processo clicando em Adicionar dados, botão disponível acima do gerenciador de camadas. Uma nova janela será aberta, procure a opção XLS/XLSX/CSV. Após seleção da opção orientada, será aberta uma nova tela. Nessa tela, renomeie o nome da camada, caso necessário; atribua o sistema de coordenadas contido no arquivo excel; e direcione os campos que possuam informações de coordenadas (latitude e longitude).

Para iniciar o processo, clique em Adicionar dados, o botão está disponível acima do gerenciador de camadas. Uma nova janela será aberta, onde você deve procurar a opção XLS/XLSX/CSV. Após selecionar a opção desejada e direcionar o arquivo de interesse, na extensão orientada, uma nova tela de configuração será aberta. Nessa tela, você poderá renomear a camada, direcionar o sistema de coordenadas do arquivo excel e direcionar os campos que apresentam informações destas coordenadas. Sendo latitude e longitude (decimais ou GMS), se tratando de coordendas geográficas. Ou atribuição do Northin (N) e Easting (E), se tratando de coordenadas métricas UTM.

Figura 69 - Adicionar XLS, XLSX e CSV

NOTA: Sempre verifique o sistema de coordenadas do arquivo com o qual está trabalhando. O GEO360  pode importar arquivos com coordenadas geográficas no formato decimal ou GMS (Grau, Minuto, Segundo), bem como arquivos com coordenadas métricas UTM nas zonas apropriadas.

Latititude é a distância em graus em relação a Linha do Equador. A latitude varia de 0º a 90º graus tanto para o hemisfério norte, quanto para o hemisfério sul. Abaixo da linha, no hemisférios sul, os valores são negativos.

Longitude é a distância em graus em relação ao Meridiano de Greenwich. A longitude varia de 0º a 180º graus tanto para leste, quanto para oeste. À esquerda do Meridiano de Greenwich, no ocidente, os valores são negativos.

Coordenadas UTM são expressas em metros. O eixo E (Easting) representa as coordenadas no sentido leste-oeste. Já o eixo N (Northing), representa as coordenadas no sentido norte-sul. E para evitar coordenadas negativas, é atribuido o valor de 500.000 metros ao meridiano central.

É indiferente os nomes contidos nos títulos de cada campo. No exemplo acima, mesmo os campos de coordenadas sendo nomeados como latitude e longitude, os valores atribuídos as coordenadas são métricas e possuem referencia na zona 22S. Logo, atribui-se a coordenada metrica na configuração de importação.

6.7. Como adicionar camadas existentes em outros módulos?

A função de Camada adicional tem como finalidade adicionar camadas através do compartilhamento de dados entre os módulos. Em outras palavras, é uma forma de complementar o ambiente de trabalho com informações já existentes. E para que isso aconteça, a camada desejada deve ter o Nível de acesso habilitado na opção Compartilhado. Somente assim, a camada desejada será exibida na lista suspensa.

O processo é iniciado ao acionar a ferramenta Adicionar dados e selecionar a opção Camada adicional. Em seguida, será aberta uma nova aba quesitando o módulo e camada de interesse. Ao selecionar ambas requisições, módulo e camada, será habilitado a opção de Continuar.

Assim que realizar toda a etapa descrita acima, a camada adicional será disponibilizada na listagem de camadas com a mesma disposição em que se encontra no módulo de origem.

Figura 70 - Inserir camada adicional

NOTA : A incorporação de camadas adicionais só será permitido aos usuários que tiverem acesso ao módulo de origem da camada. Se um usuário administrador incorporar uma camada adicional a um módulo, qualquer outro usuário com acesso a esse módulo poderá consultá-la. A consulta das camadas adicionais permitirá apenas a leitura dos dados. A edição dos atributos das camadas adicionais será feita apenas dentro do módulo de origem onde a camada foi mapeada e pelos usuários autorizados a editá-las.

Somente o administrador master poderá gerir as camadas adicionais presentes nos módulos. Ou seja, a exclusão dos dados adicionais só será realizada por este perfil.

7. Configuração e representação visual das camadas

A estilização ou representação visual das camadas é um processo que visa simplificar a identificação de informações espaciais específicas, utilizando cores ou rótulos previamente definidos. Uma representação visual bem elaborada de uma camada facilita a identificação de objetos específicos, destacando-os de forma clara e tornando a interação com as informações espaciais mais intuitiva e dinâmica.

O GEO360  foi desenvolvido para permitir ao usuário personalizar as camadas de acordo com as suas preferências. A plataforma possibilita ajustar a cor e a espessura das geometrias, categorizar e configurar individualmente as classes, rotular atributos das camadas, personalizar a apresentação dos rótulos, definir escalas, aplicar hachuras, entre várias outras funcionalidades.

Para configurar a representação de uma camada, é preciso acessar suas propriedades. Para isso, selecione a camada desejada e clique na opção Propriedades. Uma nova janela será aberta, onde você poderá realizar as configurações necessárias.

Para configurar a representação de uma camada, é preciso acessar às suas propriedades. Selecione a camada desejada e clique na opção Propriedades. Será aberta uma nova janela onde poderá efetuar as configurações desejadas.

Figura 71 - Estilização de uma camada

Observa-se as seguintes possibilidades de simbologia:

• Alteração de cores de traço e preenchimento;
• Alteração da expessura de contorno;
• Definir o tamanho da geometria;
• Definir a representação geometrica da camada;
• Definição de escala de renderização.

Um ponto importante a destacar nesta janela é que ela contém duas ações essenciais que exigem a atenção do usuário. A primeira é a opção Carregar propriedades salvas, que recupera a última alteração de simbologia realizada e guardada na camada pelos usuários com permissão para tal. A segunda ação é a função Estilo, que define onde a simbologia será aplicada. No exemplo apresentado, o default é o padrão, mas é possível direcionar, por exemplo, uma nova simbologia específica para os portais. Assim, a camada pode ter múltiplas representações na plataforma.

NOTA : Para polígonos, é possível adicionar hachuras no preenchimento das camadas. Já para as linhas, assim como para os polígonos, existe a opção de representação com linhas e contornos tracejados

Figura 72 - Estilização no portal

Outra possibilidade dentro do GEO360  é a realização de classes/categorias das camadas a partir de seus atributos. Ao acessar a opção Categorizar, uma nova aba é apresentada, onde é preciso selecionar o formulário e o campo de interesse para realizar a categorização.

NOTA : Somente os campos do tipo inteiro, decimal, lista de escolha única e caixa de seleção estarão habilitados para essa dinâmica na plataforma.

Para os campos do tipo lista, basta selecionar e atualizar quando necessário, uma vez que as opções de domínio já estão pré-definidas. Por outro lado, para os campos numéricos, é necessário definir os intervalos de interesse. O formato padrão dos intervalos é [A,B), ou seja, aberto à esquerda e fechado à direita. Assim, no intervalo [0,10), seriam incluídos todos os números de 0 a 10, com exceção do próprio 10.

Figura 73 - Categorizar camada

Por fim, chegamos aos rótulos da camada, cujo processo é semelhante ao da categorização, envolvendo interação com os formulários. As mesmas condições aplicáveis à categorização mantêm-se, com a adição de campos de texto. Além disso, é possível agrupar rótulos, permitindo integrar múltiplas informações numa única camada. Adicionalmente, a personalização dos rótulos está disponível, permitindo ajustar o tamanho, a cor, as sombras, a fonte e a escala de renderização para melhor adequação às necessidades do usuário.

Para acessar, basta selecionar a opção Rótulos, onde as opções mencionadas anteriormente estarão disponíveis para configuração.

Figura 74 - Rotular camada

8. Configuração de cenários

A função de cenários do GEO360  têm como objetivo guardar as configurações atuais do mapa do projeto do usuário, permitindo-lhe recuperar condições como: camadas ativadas, camadas desativadas, enquadramento e nível de zoom do mapa.

Cenários está disponível no topo da lista de camadas do projeto. Inicialmente, ao clicar na aba de cenários, o usuário verá uma página em branco. Para começar, basta clicar no ícone Adicionar Cenário para guardar as condições atuais de enquadramento do mapa. Após selecionar a opção de adicionar cenário, o usuário deverá atribuir um nome ao cenário e definir quais camadas deverão estar ativas ou inativas.

NOTA: A definição do enquadramento e escala de mapa é feita diretamente pelo posicionamento de tela.

Por padrão, as camadas ativas em lista de camadas são marcadas automaticamente na geração de um novo cenário. Entretanto, o usuário pode marcar ou desmarcar as camadas na edição de cenário conforme a sua necessidade.

Para salvar o tema, basta clicar no item Salvar cenário no topo da aba. O tema ficará disponível para o usuário e outros usuários do projeto, sendo que somente os usuários administrativos e o próprio usuário poderá excluir o tema criado.

Para salvar o tema, basta clicar em Salvar cenário no topo da aba. O tema ficará disponível para o usuário e para outros membros do projeto, sendo que apenas os usuários com permissão de administrador ou o próprio usuário criador do cenário poderão excluí-lo.

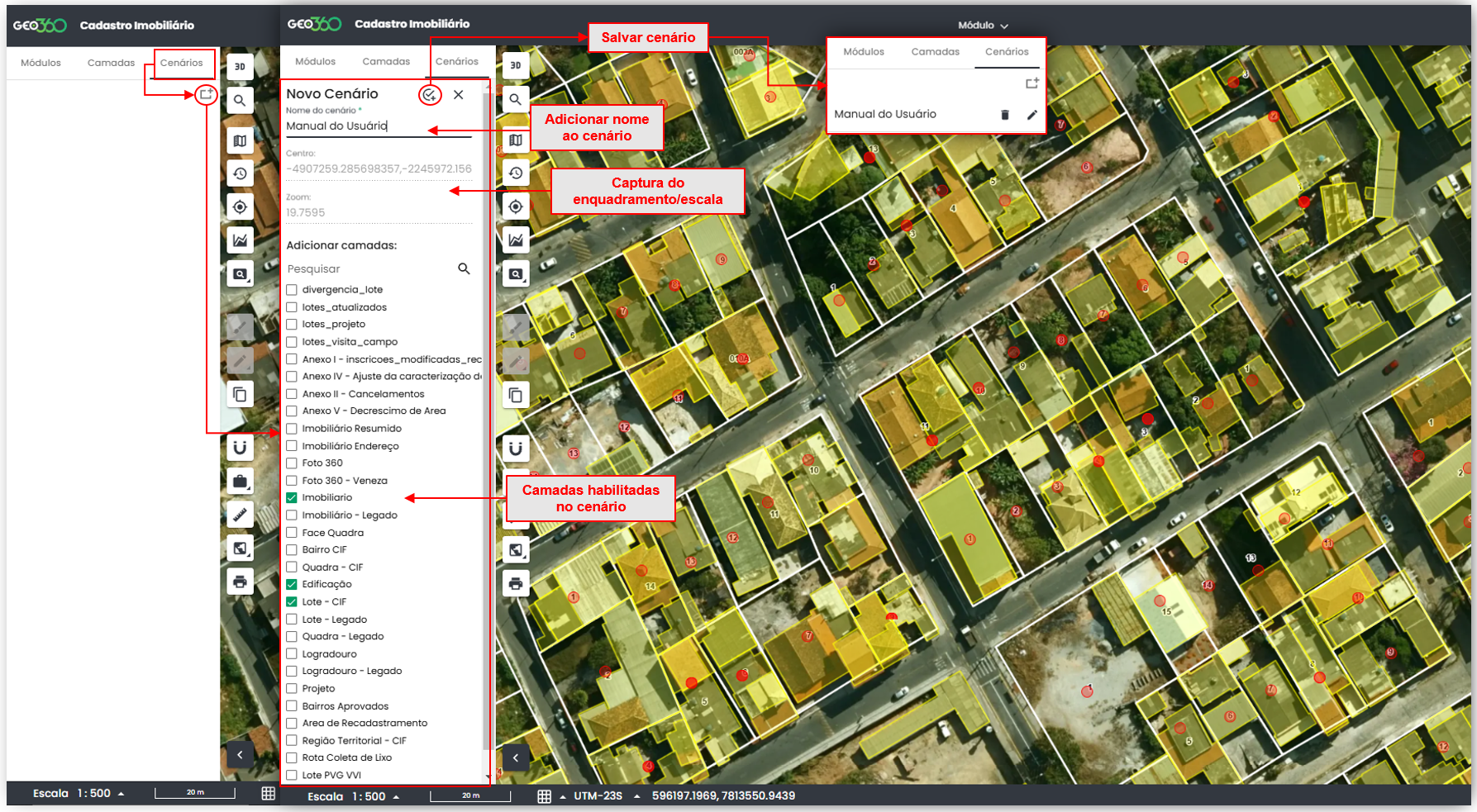

Figura 75 - Criar cenários

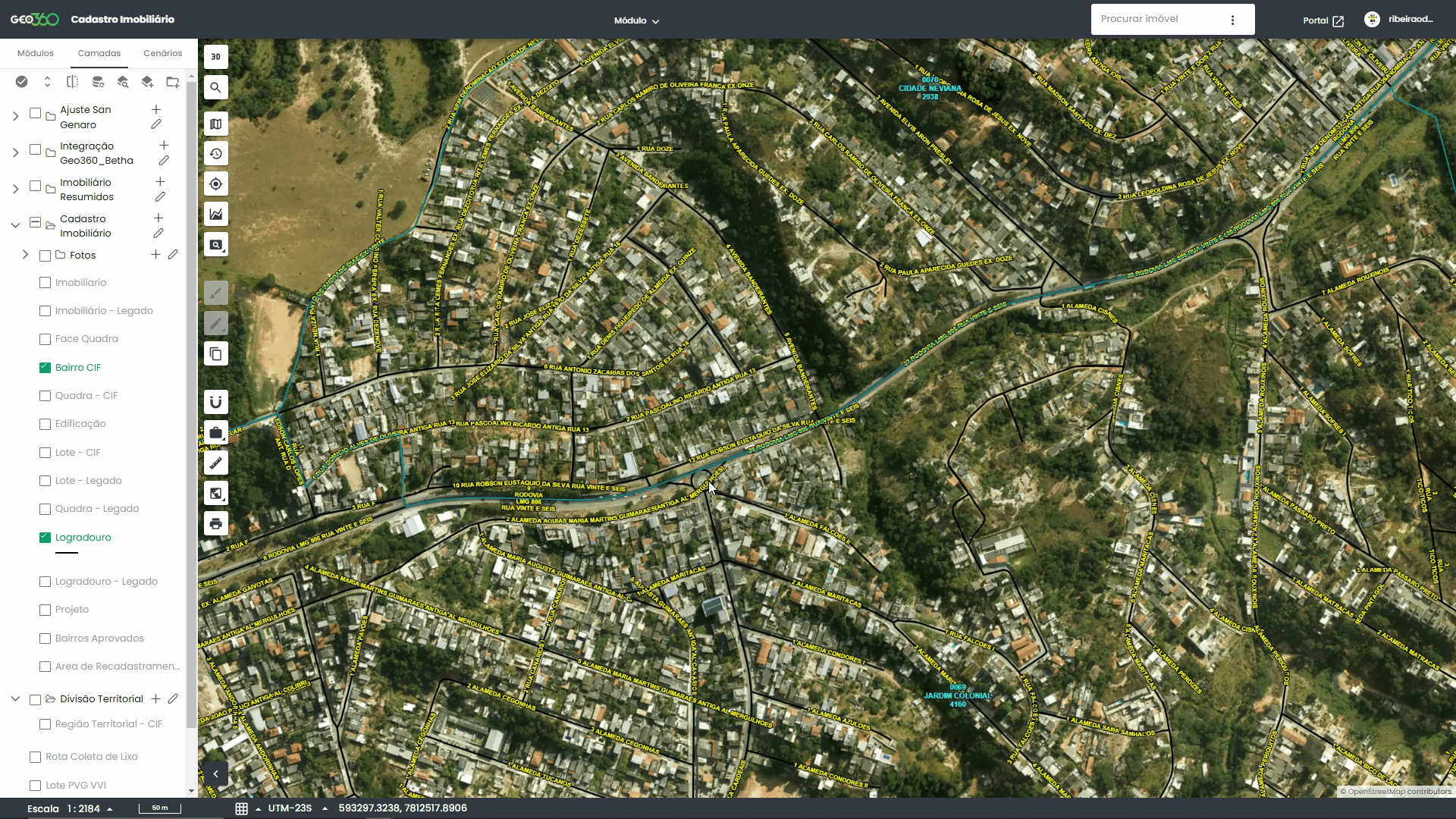

Por fim, clique no cenário para ser direcionado ao mapa temático salvo, com o zoom ajustado e as camadas correspondentes ativadas.

NOTA: Se precisar de editar o cenário, basta selecionar o ícone de lápis para alterar as suas configurações.

Figura 76 - Acionar cenários

9. Gerenciar a seleção de camadas

[TÓPICO EM CONSTRUÇÃO]

10. Gerenciar dados de uma camada

O gerenciamento dos dados de uma camada no Geo360 envolve a manipulação direta das geometrias e atributos que compõem as bases espaciais do sistema. O sistema oferece diferentes formas de edição e atualização, possibilitando tanto o ajuste pontual de geometrias individuais quanto a edição em massa por meio de tabelas de atributos.

Além disso, o Geo360 permite geocodificar imóveis ainda não vinculados a uma geometria e realizar atualizações em lote utilizando arquivos externos nos formatos Shapefile e DXF/R12. Ainda há a possibilidade de lançamento cadastral de lotes sem geometria, permitindo que registros sejam inseridos na base mesmo antes de sua espacialização.

Nos tópicos a seguir, são apresentados os procedimentos para editar dados espaciais por meio da seleção individual ou da tabela de atributos, bem como os diferentes métodos de atualização e inserção de geometrias no sistema.

10.1. Edição pela seleção individual de geometrias

A edição pela seleção individual de uma geometria é realizada através da Barra Lateral. A barra lateral do Geo360 é um dos elementos mais importantes da interface do sistema. Ela aparece, de forma dinâmica, sempre que uma é selecionada no mapa, funcionando como um painel de interação. Seu principal objetivo é exibir informações detalhadas sobre os elementos selecionados, facilitar a edição de atributos e fornecer atalhos para ações relacionadas àquela seleção.

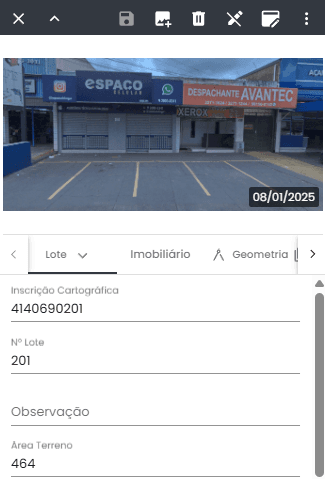

Figura (77) - Barra Lateral pela seleção de geometrias individuais

O cabeçalho da barra lateral, que aparece à direita da tela, apresenta alguns botões de interação da barra. A tabela 02 apresenta uma descrição de cada uma dessas ferramentas.

Tabela (02) - Ferramentas da caracterização de imobiliários

ICONE	NOME	DESCRIÇÃO
	Fechar	Fechar a barra lateral.
	Mostrar/Ocultar Fotos	Exibe ou oculta a exibição de fotos anexadas à geometria selecionada.
	Salvar	Salva alterações realizadas em atributos via barra lateral (botão exibido apenas com edição ativa).
	Adicionar Foto	Anexa um arquivo de imagem à geometria selecionada (botão exibido apenas com edição ativa).
	Deletar Geometria	Exclui a geometria selecionada.
	Ativar/Desativar Edição	Habilita ou desabilita a edição via barra lateral.
	Abrir Caracterização	Direciona o usuário ao ambiente de caracterização (botão disponível apenas para a camada de lote).
	Mais opções	Apresenta uma miscelânea de atalhos para ações relacionadas àquela seleção.

Através do botão “Mais opções” (ícone de três pontos no canto superior da barra lateral), o usuário tem acesso a diversos atalhos e ferramentas complementares. Esses recursos são contextuais e, em alguns casos, específicos para geometrias do tipo lote.

Abaixo listamos os atalhos disponíveis:

• Street View
  Abre a visualização do imóvel diretamente no Street View do Google Maps.
  Essa funcionalidade é detalhada no Tópico 11 deste manual.

• Abrir Caracterização
  Direciona o usuário ao ambiente de caracterização cadastral do Geo360.
  Essa funcionalidade é exclusiva para geometrias do tipo lote e está detalhada no Tópico 12.

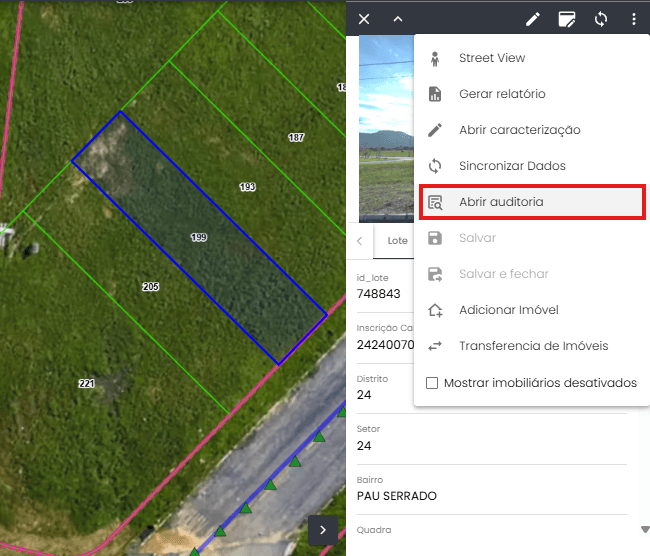

• Abrir Auditoria
  Redireciona o usuário ao ambiente de auditoria, permitindo consultar o histórico de alterações vinculadas à geometria selecionada.
  Este recurso é descrito no Tópico 13.

• Salvar
  Grava as alterações feitas nos formulários da barra lateral.

• Salvar e Fechar
  Grava as alterações e fecha a barra lateral, retornando à visualização padrão do mapa.

• Mostrar Imobiliários Desativados
  Exibe as unidades imobiliárias vinculadas ao lote selecionado, inclusive aquelas marcadas como desativadas.
  Esse botão também é exclusivo para geometrias do tipo lote.

• Transferência de Imóvel
  Ferramenta que permite transferir unidades imobiliárias entre diferentes lotes.

  A ferramenta de Transferência de Imóvel tem como objetivo principal manter o reaproveitamento das inscrições imobiliárias já existentes, mesmo após alterações cadastrais como desmembramentos.

  Para utilizá-la:

  1. Selecione a geometria do lote desejado e acesse a barra lateral.
  2. Clique no botão de “Mais opções” e escolha a opção Transferência de Imóvel.
  3. Informe as inscrições cartográficas dos lotes envolvidos na operação.
  4. O sistema exibirá uma lista com as unidades vinculadas aos lotes.
  5. Selecione a unidade desejada, informe o número da nova unidade e clique em Transferir para que o vínculo seja automaticamente atualizado.

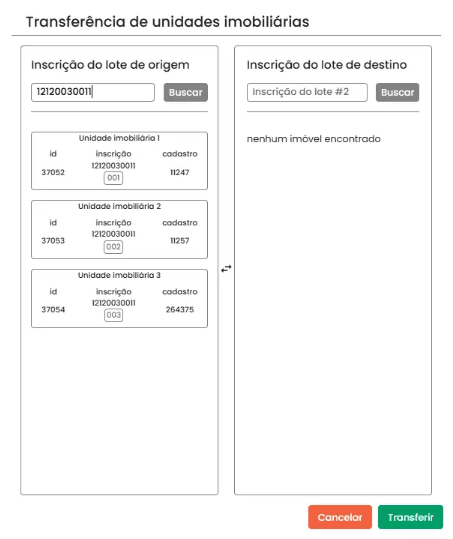

Figura (78) - Ferramenta de transferência de imóveis.

NOTA: a ferramenta não permite transferências a partir de lotes que possuam apenas uma unidade imobiliária, uma vez que não faria sentido desvincular a única unidade existente.

Além dos atalhos do menu “Mais opções”, a barra lateral conta com outras funcionalidades acessadas pelos botões localizados logo abaixo da imagem da geometria:

• Seleção de Formulário
  Permite alternar entre diferentes formulários disponíveis para a camada ativa, facilitando a visualização e edição dos atributos cadastrados.

  Figura (79) - Aba de formulários da barra lateral.

• Imobiliário (exclusivo para geometrias de lote)
  Exibe informações do cadastro imobiliário vinculado ao lote selecionado.
  As informações exibidas aqui são somente para consulta e não são editáveis.



  Figura (80) - Aba de imobiliário da barra lateral.

• Geometria
  Apresenta informações espaciais como área, perímetro, distância entre vértices e ângulos da geometria.
  O usuário pode editar essas medidas diretamente na barra lateral, se possuir permissão.

  A ferramenta também exibe as coordenadas dos vértices, com a opção de alternar entre os sistemas de referência UTM e Graus.
  A exibição das medidas se adapta ao tipo de geometria:

  • Para camadas do tipo ponto, são exibidas apenas as coordenadas;
  • Para linhas, o sistema mostra o comprimento total e as distâncias parciais entre vértices;
  • Para polígonos, são exibidos área, perímetro, ângulos e coordenadas completas.



  Figura (81) - Aba de geometria da barra lateral.

• Documentos
  Permite anexar arquivos à geometria selecionada, como imagens da fachada, plantas baixas, documentos em PDF ou outros arquivos relevantes ao cadastro.
  Esses documentos ficam vinculados diretamente à geometria e podem ser consultados posteriormente.



  Figura (82) - Aba de documentos da barra lateral.

10.2. Edição pela Tabela de Atributos

Uma alternativa para editar dados de uma camada é a Tabela de Atributos. A tabela de atributos do Geo360 é uma funcionalidade de gestão e edição em massa dos dados espaciais associados às camadas do sistema. Ela funciona como um painel de visualização tabular, exibindo os registros vinculados com base na camada selecionada no momento.

Esse ambiente permite visualizar, filtrar, editar e exportar os dados não-espaciais de uma camada e cada linha da tabela representa um registro, cada coluna representa um campo do formulário associado àquela camada.

Para acessar a tabela:

1. Vá em Opções da Camada;
2. Escolha entre uma das opções de visualização da tabela de atributos:
   • Nova aba: abre em uma nova guia do navegador, ideal para utilização em mais de uma tela;
   • Janela interna: abre em uma janela dentro do sistema Geo360.

Escolha a opção de visualização que preferir.

A exibição da tabela de Atributos disponibiliza uma malha de ações, dispostas em abas na barra de ferramentas. A Tabela 03 dá uma pequena descrição de cada uma delas.

Tabela (03) - Ferramentas da tabela de atributos

ICONE	NOME	DESCRIÇÃO
	ARQUIVO	ABRE UMA MISCELÂNCIA DE FERRAMENTAS
	Formulário	Permite selecionar o formulário que o usuário deseja visualizar na tabela.
	Editar/Visualizar	Habilita e desabilita o modo de edição.
	Salvar	Salva as alterações.
	Deletar	Deleta as linhas selecionadas.
	Exportar	Exporta a camada e o formulário em: KML, GeoJSON, CSV, SHP, DXF.
	SELEÇÃO	ABRE UMA MISCELÂNCIA DE FERRAMENTAS
	Limpar Seleção	Limpa todas as linhas selecionadas.
	Selecionar Todos	Seleciona todas as linhas.
	VISUALIZAR	ABRE UMA MISCELÂNCIA DE FERRAMENTAS
	Detalhes	Abre a aba lateral de atributos da camada.
	Filtro Espacial	Abre a aba lateral de atributos da camada.
	Ir Para	Aplica zoom aos itens selecionados.
	Mapa de Calor	Gera um mapa de calor dos itens selecionados.
	FERRAMENTAS	ABRE UMA MISCELÂNCIA DE FERRAMENTAS
	Campo Calculado	Permite operação matemática entre os campos numéricos.
	Desenhar Geometria	Permite o desenho de geometria para a linha selecionada. Ferramenta utilizada na codificação de cadastros.
	Gráficos	Gera gráficos a partir dos atributos. Tipos: Linha, Histograma, Scatter Plot, Coluna, Barra, Pizza.
	Sincronizar Dados	Sincroniza os dados de atributos.
	Edição em Massa	Permite a edição conjunta em várias linhas selecionadas de uma só vez. Ferramenta disponível apenas com modo de edição ativo.
	Procurar Termo	Ferramenta simples de busca

O uso da maior parte dessas ferramentas é muito intuitivo e simples, logo, destacam-se algumas que valem a discussão. Dentro das ferramentas de seleção temos a Seleção por Polígono, nela é possível selecionar registros através de uma seleção livre poligonal, diretamente no mapa, de acordo com a Figura (83).

Figura (83) - Ferramenta de seleção por polígono.

Outra que necessita ser melhor discutida é a ferramenta do Mapa de Calor. O mapa de calor é uma representação visual que destaca, por meio de cores, as áreas com maior ou menor concentração de informações em um território. No Geo360, ele é útil para identificar padrões espaciais, como regiões com muitos imóveis cadastrados, solicitações de serviço ou alterações no sistema.

Para gerar um mapa de calor, selecione as geometrias desejadas na tabela de atributos, acesse Visualizar > Mapa de Calor e o sistema criará o mapa automaticamente. Para encerrar a exibição, clique em Remover mapa de calor. A Figura (84) ilustra esse processo.

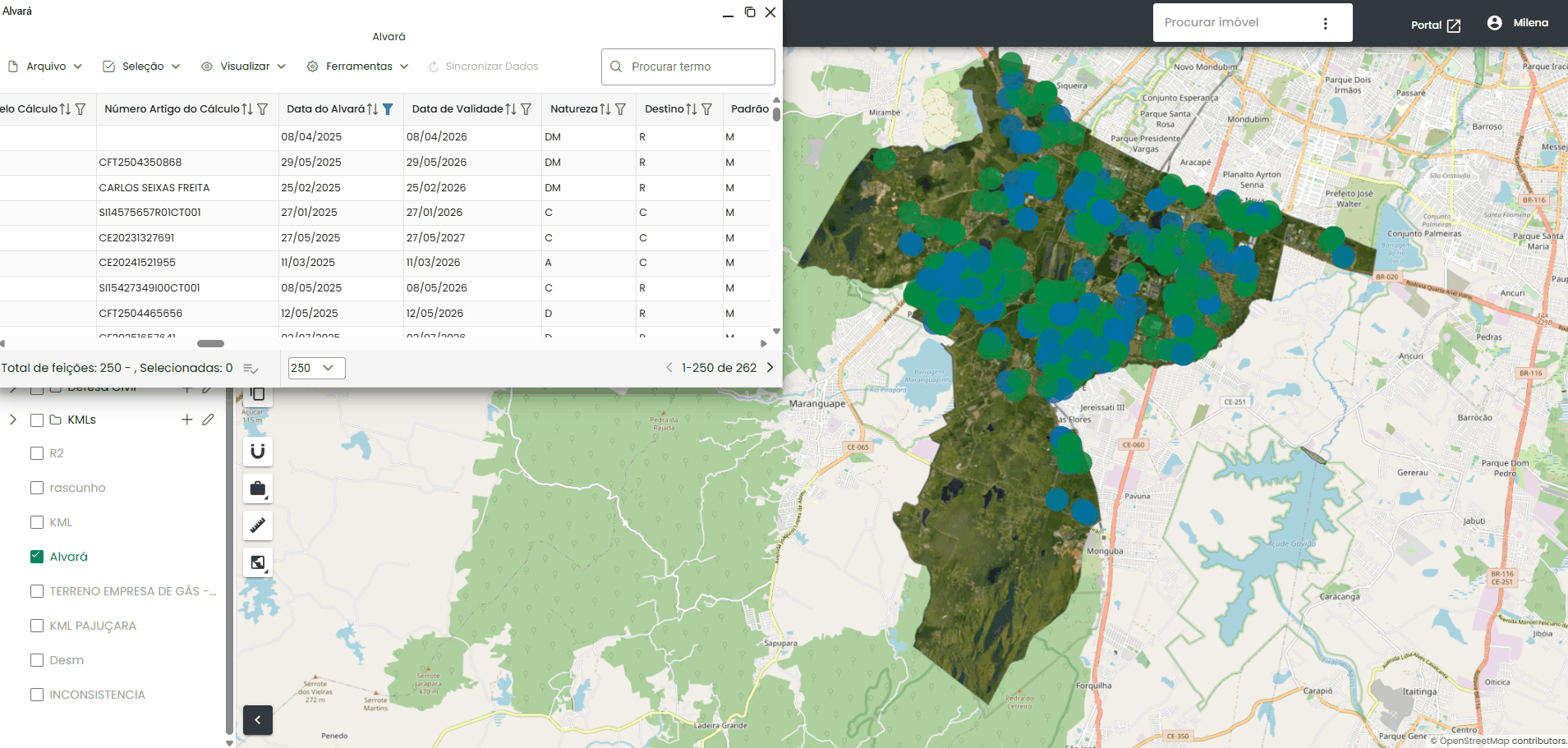

Figura (84) - Ferramenta de mapa de calor.

Outra funcionalidade disponível é o Filtro Espacial, que permite ajustar a exibição dos registros da tabela de atributos de acordo com a área visualizada no mapa. Ao ativar a ferramenta, a tabela passa a exibir apenas os registros correspondentes às geometrias presentes na tela, sendo atualizada sempre que o usuário altera o enquadramento. Essa filtragem atua apenas sobre a visualização, sem modificar os dados originais.

O Campo Calculado possibilita realizar operações matemáticas simples entre campos numéricos da tabela de atributos. Seu funcionamento é semelhante ao de planilhas eletrônicas, permitindo operações como soma, subtração, multiplicação e divisão, porém de forma limitada a edições únicas por registro selecionado. É importante destacar que as alterações são gravadas diretamente nos dados, motivo pelo qual se recomenda cautela no uso, preferencialmente com a criação de uma cópia da camada antes de efetuar cálculos em grande quantidade.

A Ferramenta de Gráficos permite a criação de representações visuais dos dados para fins de análise numérica e estatística. Para utilizá-la, o usuário deve selecionar os elementos desejados e acessar o menu de ferramentas, escolhendo o tipo de gráfico e o campo a ser representado, como indica a Figura (85).

Figura (85) - Ferramenta de gráficos.

Ao visualizar o gráfico em tela cheia, é exibido um sumário contendo informações estatísticas relevantes, como universo amostral, média, variância, desvio padrão, valores máximo e mínimo. Além disso, o gráfico pode ser exportado em formato de imagem, facilitando sua utilização em relatórios e apresentações. Essa funcionalidade pode ser utilizada em conjunto com o Filtro Espacial, possibilitando análises específicas sobre áreas delimitadas do mapa. A Figura (86) exemplifica o sumário.

Figura (86) - Sumário estatístico.

Por fim, a Edição em Massa é uma ferramenta de grande importância para alterações simultâneas em vários registros. Com ela, é possível aplicar a mesma modificação em um campo específico de todos os registros selecionados de uma só vez. Após ativar a edição em massa e escolher os registros desejados, basta realizar a alteração em um deles para que a modificação seja replicada automaticamente para os demais. Como esse recurso substitui os valores existentes em todos os registros selecionados, recomenda-se utilizá-lo com cautela, uma vez que pode gerar mudanças críticas. A Figura 87 indica a localizaçao da ferramenta.

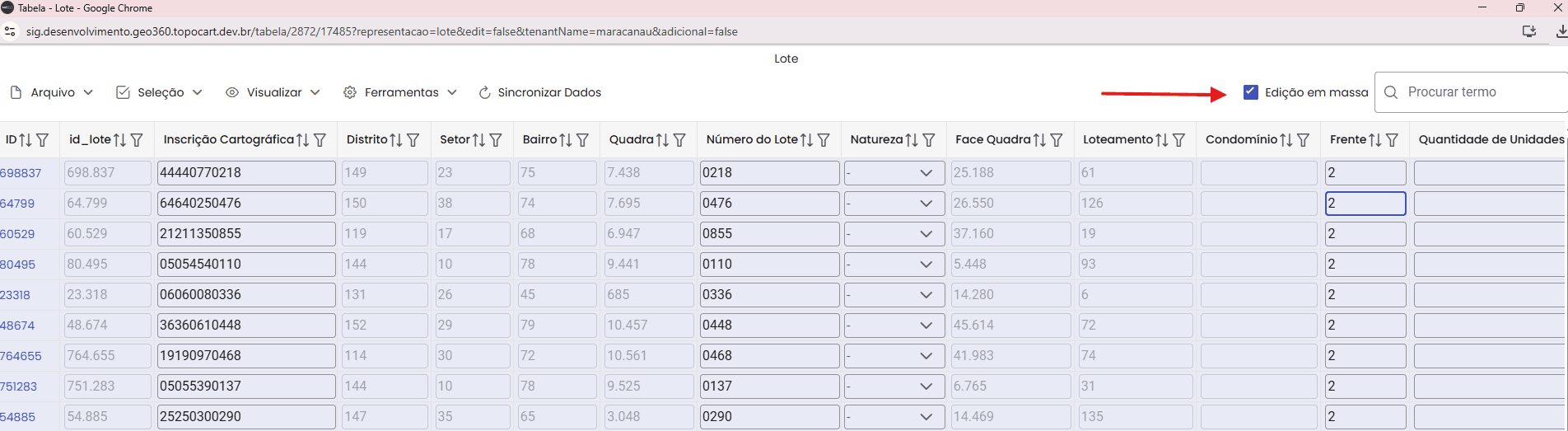

Figura (87) - Edição em massa.

10.3. Como codificar um imóvel

A codificação de imóveis no GEO360 é realizada diretamente na tabela de atributos da camada “Imobiliário” (ou “Imóveis”, de acordo com a nomenclatura utilizada pelo município). Esse procedimento consiste em vincular um registro de imóvel a uma geometria no mapa, garantindo que o cadastro possua não apenas informações alfanuméricas, mas também uma representação espacial precisa. Um imóvel não codificado aparece no sistema apenas como um dado sem geometria, ou seja, sem localização geográfica definida.

Para iniciar a codificação, o usuário deve acessar a tabela de atributos da camada, ativar o modo de edição, selecionar o registro correspondente ao imóvel desejado e, em seguida, acionar a ferramenta “Desenhar Geometria”. Nesse momento, o sistema solicitará que o usuário represente a área do imóvel diretamente no mapa, por meio do desenho de sua geometria. É esse desenho que materializa a posição e o formato do imóvel na base geográfica. A Figura 88 exemplifica o processo de codificação.

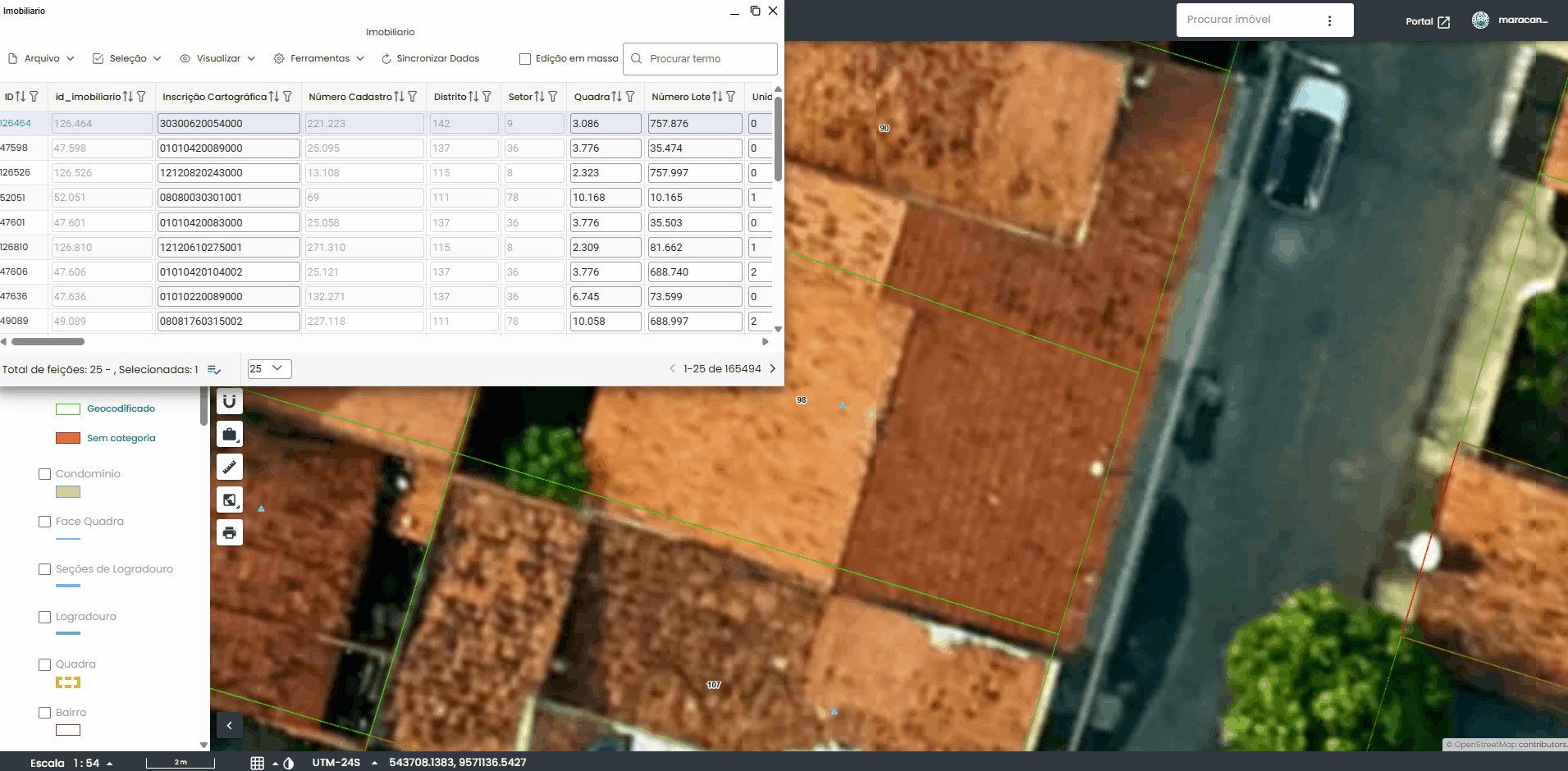

Figura (88) - Codificação de Imóveis.

É fundamental que esse procedimento seja realizado com atenção, pois erros de codificação podem comprometer a integridade dos dados cadastrais e até gerar problemas tributários, como a associação de taxas e impostos a endereços incorretos.

Por isso, antes de efetivar o desenho, é necessário conferir as seguintes informações:

• Endereço: verificar se corresponde ao local real do imóvel.
• Informações cartográficas: garantir que não haja sobreposição com outros imóveis e que os limites estejam corretos.
• Medidas e área: confirmar se o polígono desenhado representa adequadamente o tamanho do imóvel.
• Natureza fiscal: conferir se está em conformidade com a realidade tributária registrada.
• Uso do imóvel: validar se corresponde às informações oficiais disponíveis (residencial, comercial, institucional, etc.).

Uma vez concluída a codificação, o imóvel ganha uma geometria associada e passa a fazer parte do mapa cadastral do município. A partir desse momento, ele fica automaticamente vinculado ao lote e às demais informações correlatas, podendo ter seus atributos complementados ou editados dentro do ambiente de Caracterização, detalhado no Tópico 12 deste manual.

10.3.1. Atualização através de camada Shapefile

10.3.2. Atualização através de camada DXF/R12

10.3.3. Lançamento de lotes sem geometrias

11. Fotos 360º e Google Street View

As fotos panorâmicas 360º são imagens que capturam uma vista completa em todas as direções ao redor de um ponto específico. Essas imagens são obtidas através de equipamentos com alta tecnologia e técnicas de fotografia que permitem unir várias fotos em uma única imagem esférica, proporcionando uma experiência imersiva ao usuário.

Entre as suas principais características, destacam-se:

• Campo de Visão Amplo: Proporcionam uma visão abrangente, permitindo aos usuários observarem tudo ao redor.
• Interatividade: Frequentemente, estas imagens podem ser visualizadas de forma interativa, permitindo que o usuário navegue entre as fotos.
• Tecnologia: Utilizam câmaras especiais e softwares de montagem para criar a imagem final e aplicação para consulta dinâmica do produto.

A sua aplicação é bastante ampla, pois a consulta dessas imagens auxilia em processos de cadastro imobiliário, infraestrutura e fiscalização urbana, bem como em áreas como saúde, educação, turismo e publicidade.

A seguir veremos como consultar imagens panorâmicas dentro do GEO360 .

11.1. Como acionar o Google Street View direto do GEO360?

O Google Street View é um recurso do Google Maps que disponibiliza imagens panorâmicas em 360º de ruas e locais em todo o mundo. Estas imagens são capturadas por veículos equipados com câmaras especiais, além de contribuições de usuários e fotógrafos. O principal objetivo do Google Street View é democratizar o acesso à informação visual global, permitindo que pessoas de todo o mundo explorem e descubram locais que talvez nunca visitem.

O recurso pode ser acessado diretamente no GEO360 , otimizando o fluxo de trabalho dos usuários e garantindo uma maior imersão. Para isso, é necessário, em primeiro lugar, ter geometrias no ambiente de trabalho. Caso não existam, será preciso criá-las. Em seguida, basta selecionar a geometria e, na janela lateral à direita, clicar nos três pontos verticais, onde aparecerá a opção Street View. Ao ativar esta funcionalidade, uma nova janela será aberta com todas as funções que o Street View oferece na sua aplicação, incluindo informações sobre imóveis e atividades comerciais.

Outra funcionalidade disponível no GEO360  é o deslocamento da geometria selecionada com base no link do Google Maps. Ao realizar pesquisas em diferentes locais, é possível perceber que o link altera informações relevantes, especialmente as coordenadas. Ao copiar esse link para a janela auxiliar disponibilizada para o usuário, é possível mover a geometria para o ponto de referência desejado.

Logo abaixo, segue a interação de como requisitar os serviços do Google Street View dentro da plataforma GEO360 .

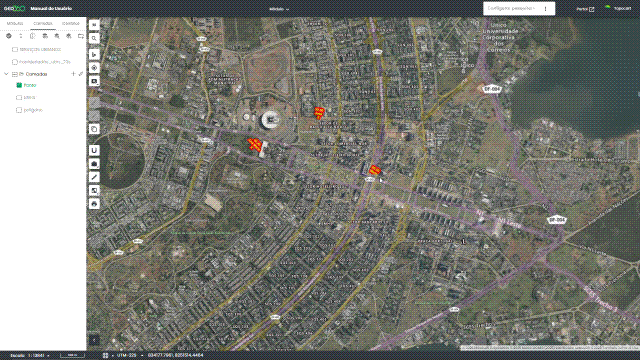

Figura 89 - GEO360: Google Street View

11.2. Como acionar as Fotos 360º do GEO360?

As fotos 360º presentes no GEO360  são decorrentes de serviços de Mapeamento Móvel Terrestres (MMT) executados pela TOPOCART . Os serviços de MMT são tecnologias e plataformas que utilizam veículos equipados com sensores, câmeras e outros dispositivos para capturar dados geoespaciais e criar mapas detalhados de áreas urbanas e rurais.

As imagens 360º capturadas pela TOPOCART  passam por um processamento antes de serem disponibilizadas no GEO360 . Durante este processo, o algoritmo aplica um desfoque para garantir o anonimato das pessoas, ocultar armas brancas e de fogo, placas de veículos, entre outros elementos, conforme a necessidade.

Uma imagem panorâmica 360º, em formato bruto e sem uma aplicação adequada, não oferece um dinamismo eficiente para a consulta do entorno e das informações contidas. O exemplo abaixo mostra a disposição do produto final.

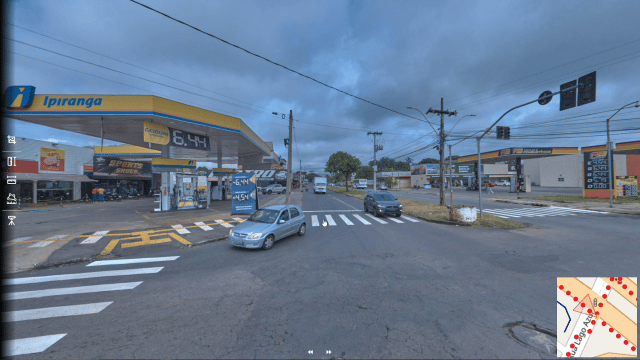

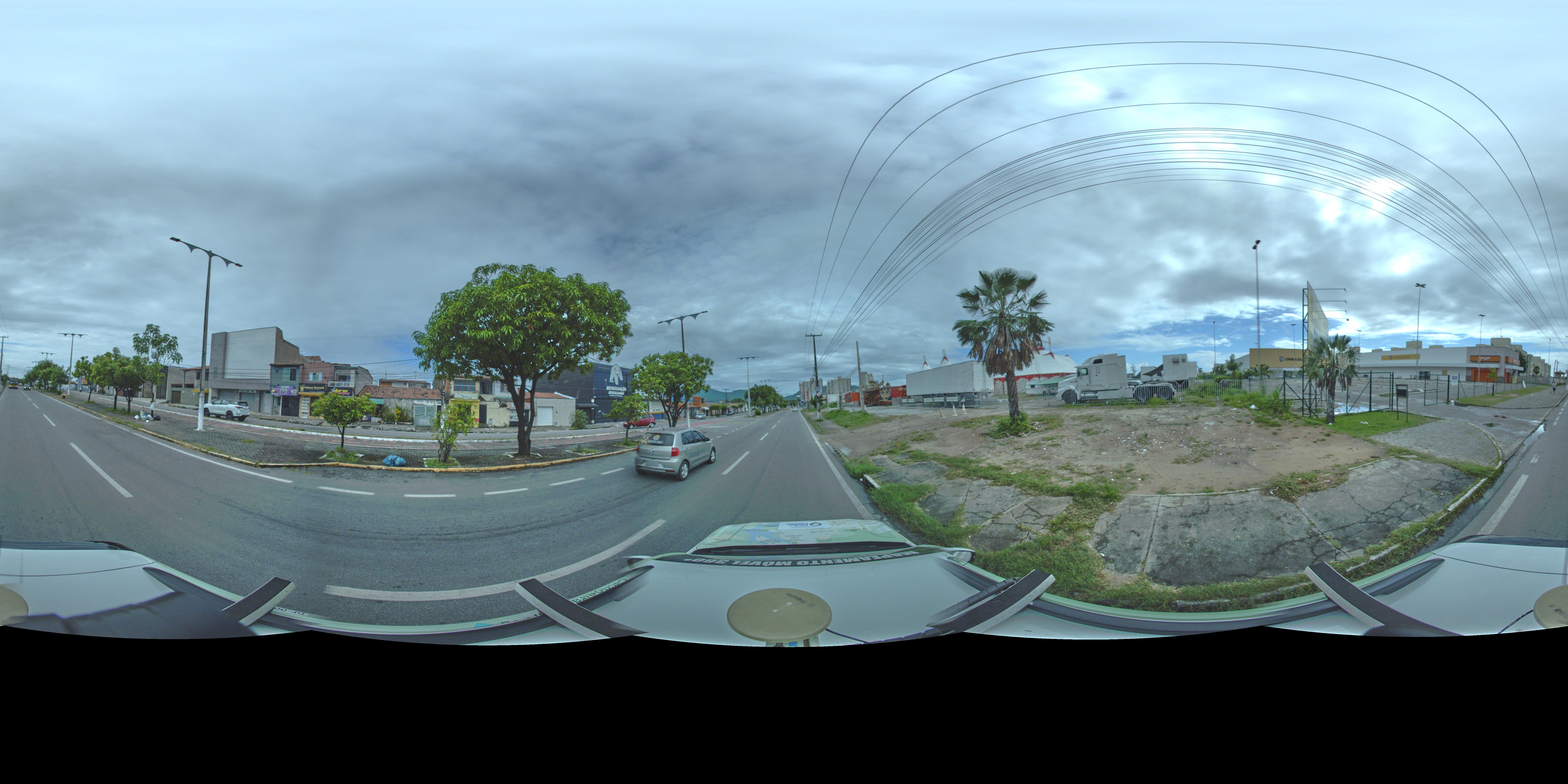

Figura 90 - GEO360: Fotos Panorâmicas 360º

Para consultar o ambiente de forma dinâmica, é necessária uma aplicação específica que transforme a visualização plana em modo esférico. O GEO360  atende a essa necessidade de forma satisfatória: basta clicar sobre um ponto de foto 360º pertencente à camada configurada para esse fim. Após clicar sobre um ponto, abrirá uma nova janela interativa com as fotos 360º, permitindo ao usuário explorar de forma interativa todo o ambiente do ponto selecionado, navegar entre as fotos, ajustar os parâmetros de visualização da imagem e baixar a sua visualização.

Abaixo, segue a interação de como consultar as fotos 360º dentro da plataforma GEO360 .

Figura 91 - GEO360: Fotos 360º

Os serviços de Mapeamento Móvel Terrestres têm se tornado cada vez mais sofisticados, integrando tecnologias como LiDAR (Light Detection and Ranging) e imagens em 360º. Abaixo, temos um exemplo de aplicação do GEO360 , onde se realiza o fusionamento destes produtos, permitindo ao usuário efetuar medições com alta precisão.

Figura 92 - GEO360: Fotos 360º e LiDAR

12. Ferramenta de caracterização

A ferramenta de caracterização do Geo360 é um ambiente dedicado à edição dos atributos de um cadastro imobiliário. Ela permite a manipulação eficiente dessas informações por meio da organização dos dados em formulários dinâmicos, adaptáveis às necessidades de cada organização. O acesso a esse ambiente é feito exclusivamente por meio do botão “Caracterização”, disponível na camada de Lote. Ao selecionar um lote no mapa, a barra lateral se abrirá à direita da tela, dando acesso ao ambiente de caracterização.

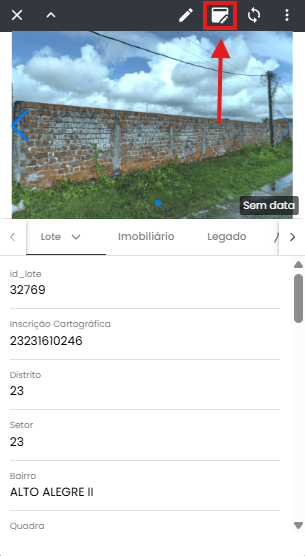

Figura (93) - Acesso ao ambiente de caracterização

Ao ingressar na caracterização, o usuário encontra algumas ferramentas iniciais de navegação, como o acesso rápido às seções, a possibilidade de alternar entre modos de exibição (tema claro e escuro), acesso à galeria de mídias e visualização de imagens 360 do lote, se disponíveis. A opção de acesso rápido permite navegar imediatamente entre as subdivisões da caracterização, como Lote, Imobiliário, Pessoa e Edificação; essas subdivisões podem variar conforme a estrutura de dados configurada para cada organização.

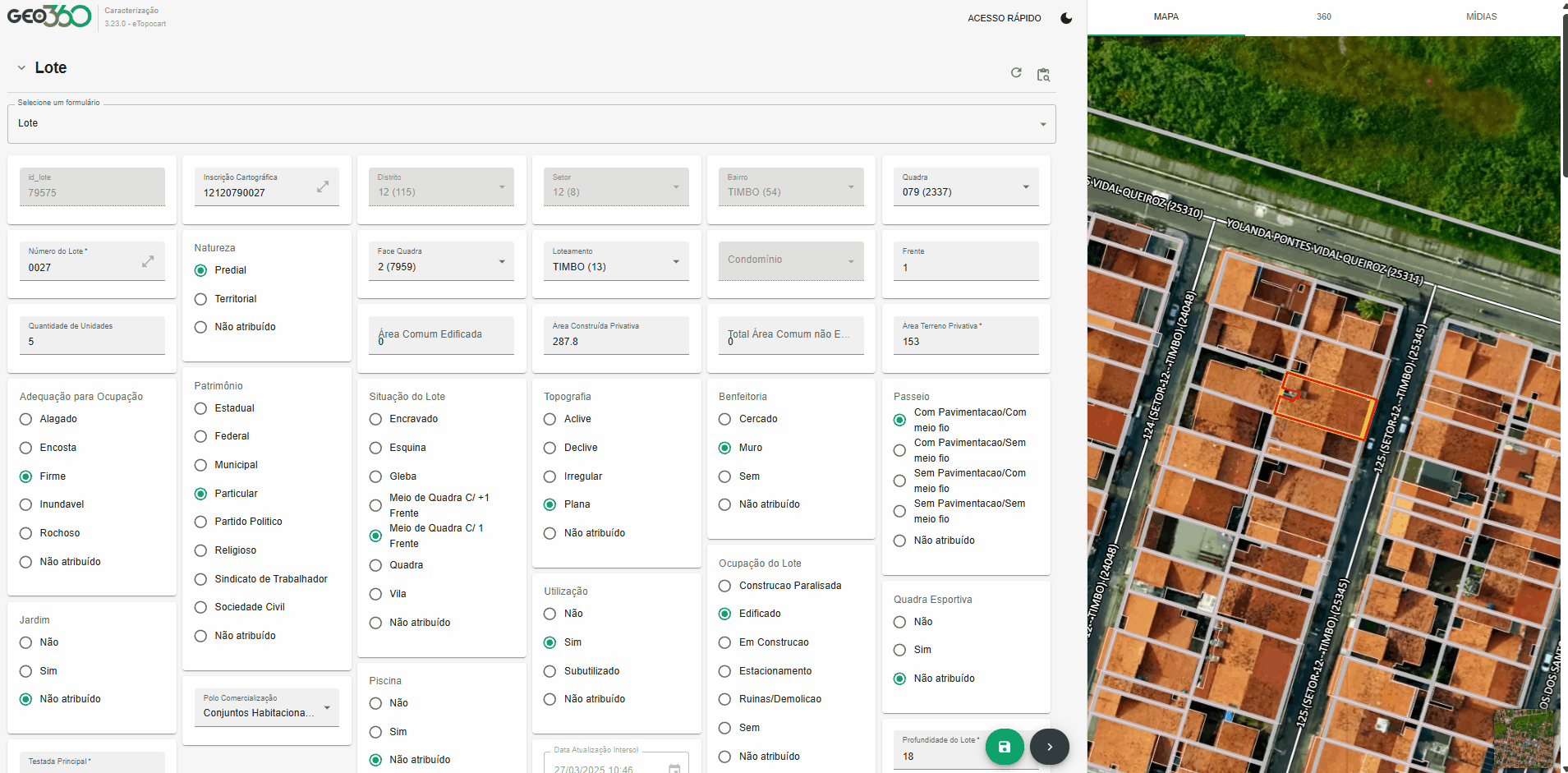

Figura (94) - Acesso rápido e troca de temas na caracterização

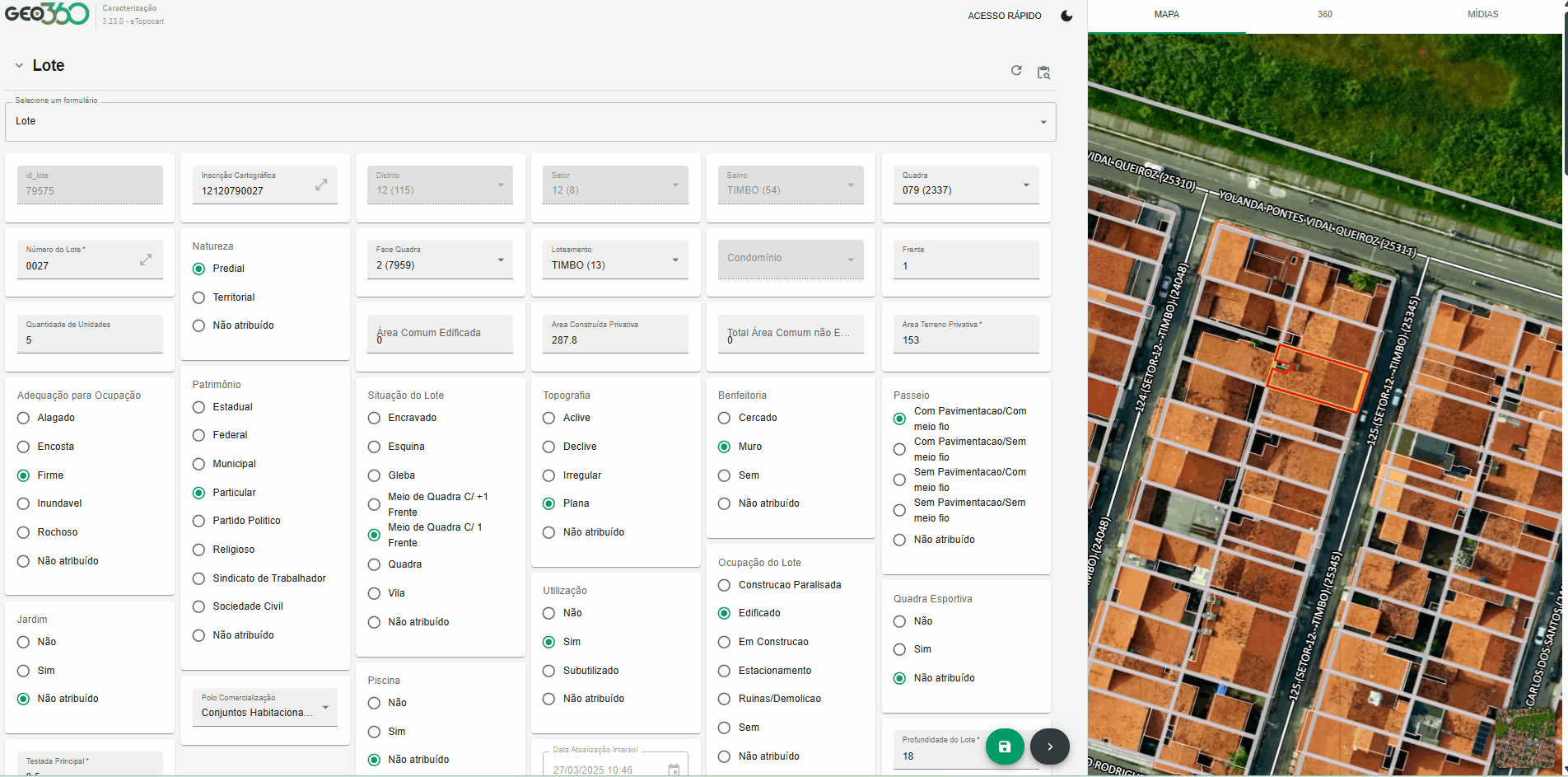

A funcionalidade de mapa oferece a visualização aérea do lote selecionado, com opções para alternar entre mapas base, como ortofotos históricas, imagens infravermelhas, MDT e MDS. Já a aba de mídia possibilita visualizar e adicionar arquivos vinculados ao lote ou a uma unidade imobiliária específica, como fotos de fachada, documentos e outros anexos. Essa aba pode ser minimizada por meio do botão de recuo. Figura (95) - Visualização de Mapa, foto e arquivos via caracterização

O ambiente da caracterização é estruturado por meio de formulários temáticos, que normalmente incluem as seções de Lote, Imobiliário, Pessoa e Edificação; podem também estar incluídas as seções Visitas e Controle e Mensagens. Cada seção contém atributos específicos, que devem ser preenchidos com atenção e, quando exigido, de forma obrigatória para permitir a validação e salvamento dos dados.

NOTA: É importante destacar que, embora as seções principais sejam padronizadas, o conteúdo, os campos e a obrigatoriedade de preenchimento dos formulários são definidos previamente pelo administrador do sistema, podendo variar entre diferentes municípios ou clientes da plataforma. Isso permite personalizar a caracterização de acordo com legislações locais, critérios técnicos ou estratégias de fiscalização e arrecadação.

A seção de Lote reúne os atributos relacionados ao terreno, como localização geográfica, topografia, uso, ocupação e dimensões. Essa seção é essencial para o cadastro técnico e urbanístico, pois serve de referência para a vinculação com imóveis, zonas de uso, bairros e outras informações espaciais.

Os atributos editáveis variam conforme o formulário configurado, e o sistema impede o salvamento de alterações caso campos obrigatórios estejam em branco. Importante destacar que a seção permite apenas a edição de lotes existentes, enquanto a criação de novos lotes é feita exclusivamente por meio do desenho de novas geometrias no mapa.

O cabeçalho da seção de lote inclui duas ferramentas: o botão de sincronização, que atualiza os dados do lote junto ao sistema tributário (muito útil quando há integração ativa entre sistemas), e o botão de auditoria, que será abordado em tópico específico do manual.

A seção de Imobiliário, por sua vez, trata das unidades imobiliárias vinculadas a um lote. Cada unidade possui um número de cadastro e/ou id próprio e é associada a uma série de atributos físicos, legais e cartográficos. Entre os dados possíveis de serem preenchidos estão o endereço, área construída, uso do imóvel, padrão construtivo, classificação arquitetônica, registros cartoriais e situação fiscal. Essas informações são cruciais para a gestão tributária e devem ser preenchidas com rigor, uma vez que afetam diretamente os cálculos de impostos.

No topo da seção há ferramentas específicas que facilitam a manipulação dos cadastros imobiliários: busca por número ou ID, adição de novas unidades, exclusão, desmembramento, junção de unidades, sincronização com o banco tributário, visualização de auditoria e exibição de registros desativados. A tabela (X) descreve as ferramentas.

Tabela (03) - Ferramentas da caracterização de imobiliários

ICONE	NOME	DESCRIÇÃO
	Pesquisar	Ferramenta de busca de unidades imobiliárias utilizando o id ou o número cadastro (se houver).
	Adicionar Imobiliário	Ferramenta para criação de novas unidades imobiliárias.
	Remover Imobiliário	Ferramenta para exclusão de imobiliários.
	Sincronizar dados do imobiliário	Ferramenta para atualização dos dados cadastrais junto ao tributário.
	Auditoria do imobiliário	Registra um histórico de alterações realizadas no imobiliário.
	Mais opções	Permite exibir imobiliários desativados e incorporados, normalmente ocultos dentro da caracterização.

A criação de novas inscrições imobiliárias é realizada exclusivamente dentro da caracterização, por meio da ferramenta “Adicionar Imobiliário”. Ao utilizá-la, um novo registro com ID provisório é gerado e o usuário deve preencher os campos do formulário. Após a conclusão e salvamento, o sistema atribui um ID definitivo e, caso haja integração ativa com o banco tributário, um número de cadastro será automaticamente gerado. A criação de um novo imobiliário só será concluída mediante o vínculo de Imobiliário e Pessoa.

A seção de Pessoa é responsável pela gestão dos dados de pessoas físicas ou jurídicas associadas aos imóveis, seja como proprietários, contribuintes, possuidores ou representantes legais. O sistema permite cadastrar novas pessoas, realizar vínculos e desvínculos com imóveis, e sincronizar as informações com a base tributária.

O cabeçalho da seção reúne funcionalidades como busca, adição de pessoas, vinculação e desvinculação de registros, atualização dos dados, visualização de auditoria e filtro para exibir apenas os vínculos ativos. A tabela (X) descreve as ferramentas. Tabela (04) - Ferramentas da caracterização de pessoas

ICONE	NOME	DESCRIÇÃO
	Pesquisar	Ferramenta de busca de pessoas por id.
	Adicionar Nova Pessoa	Para adição de novas pessoas ao imobiliário.
	Vincular Pessoa ao Imobiliário	Criação de um novo vínculo de pessoa ao imobiliário.
	Desvincular Pessoa do Imobiliário	Remove o vínculo de pessoa de um imobiliária.
	Auditoria de Pessoa	Direciona ao ambiente de auditoria que registra modificações realizadas na seção de pessoa.
	Mais opções	Permite que o sistema exiba apenas a pessoa vinculada a um imobiliário selecionado.

NOTA: A seção de Pessoa também é usada para manter a conformidade dos dados com o cadastro tributário. O campo de sincronização pode, por exemplo, atualizar o nome, CPF ou endereço de um contribuinte a partir das informações mais recentes registradas no sistema tributário. Isso evita duplicidade de cadastros e garante maior fidelidade nos dados.

Caso deseje vincular o novo imobiliário a uma pessoa não listada no lote, clique no botão Adicionar uma nova pessoa ao imobiliário. Aparecerá uma ferramenta de busca onde é possível encontrar contribuintes por Nome, CPF ou CNPJ. O vínculo é feito pela ferramenta de vínculo já descrita. Figura (96) - Adicionar novas pessoas

A seção de Edificação mostra as construções mapeadas geograficamente dentro de um lote. Cada edificação possui uma geometria e é vinculada a um imóvel, sendo possível indicar informações como área construída, número de pavimentos e tipo de construção. Essa seção é importante para o cálculo da área edificada de um imóvel e pode ou não ser utilizada, dependendo da estrutura de integração adotada pelo município.

NOTA:Além da visualização por formulário, edificações podem ser criadas diretamente a partir do mapa, utilizando a ferramenta de desenho de geometrias. A associação com um imóvel ocorre posteriormente na caracterização.

Além das seções principais, a caracterização também pode conter outras áreas, como Visitas, Controle e Mensagens. Essas seções são opcionais e variam conforme os fluxos internos e contratos de cada tenant. Quando ativas, elas permitem registrar visitas técnicas e realizar trocas de mensagens internas para apoiar o atendimento e a gestão dos dados.

A seção de Visitas é especialmente útil para equipes de campo, pois permite registrar data, hora, agente responsável e resultado de cada vistoria, além de incluir fotos e observações. Já a aba de Controle pode ser usada para acompanhar o status de processos, como revisões de cadastro, notificações fiscais ou pendências documentais.

O ambiente de caracterização foi projetado para garantir flexibilidade e padronização na manutenção dos dados cadastrais. Sua interface intuitiva e modular facilita o trabalho de prefeituras, empresas de geotecnologia e demais usuários técnicos. Por fim, é importante ressaltar que o acesso e os níveis de permissão dentro do ambiente variam conforme o perfil de cada usuário, e os administradores podem configurar quais ações estarão liberadas para cada tipo de operador.

Para garantir rastreabilidade e transparência, todas as alterações feitas na caracterização são registradas em ambiente de auditoria, com data, hora, usuário e valores antigos e novos. Esse recurso é essencial para controle interno e histórico de versões dos dados.

13. Ferramenta de Auditoria

O ambiente de auditoria do Geo360 é uma ferramenta essencial para garantir a transparência, o controle e a rastreabilidade das ações realizadas dentro do sistema. Através dele, é possível consultar o histórico de alterações efetuadas por usuários em diferentes módulos do Geo360, como cadastros imobiliários, lotes, pessoas e geometrias, entre outros. Essa funcionalidade é especialmente útil para gestores, administradores e equipes técnicas que precisam monitorar atividades, identificar inconsistências ou simplesmente verificar o fluxo de trabalho ao longo do tempo. O ambiente de auditoria exibe registros por tipo de ação, usuário, data e módulo, oferecendo uma visão detalhada e confiável de tudo o que ocorre na plataforma.

O ambiente de auditoria pode ser acessado por diversos canais dentro do sistema: através do menu do usuário, das camadas (com a seleção de geometrias) e também diretamente a partir do ambiente de caracterização. Para acessar pelo menu do usuário, basta clicar no nome da conta logada e selecionar o botão “Auditoria”. O usuário será direcionado a uma nova aba com o ambiente de auditoria, onde poderá acessar três abas distintas: Auditoria do Sistema, Auditoria do Módulo Cadastro e Auditar Usuários. Além disso, é possível alternar o estilo visual do ambiente entre modo claro e modo escuro, facilitando a navegação conforme a preferência do usuário ou as condições de iluminação.

Figura (97) - Acesso da auditoria via menu do usuário

Na aba Auditoria do Sistema, são exibidos dados referentes aos acessos ao sistema e às modificações em configurações gerais e tabelas genéricas, com informações como nome do usuário, e-mail, data, IP, se a tentativa de login foi sucedida e, em caso de erro, qual mensagem foi exibida. Também é possível aplicar filtros nas buscas e exportar os resultados em formato XLS ou CSV.

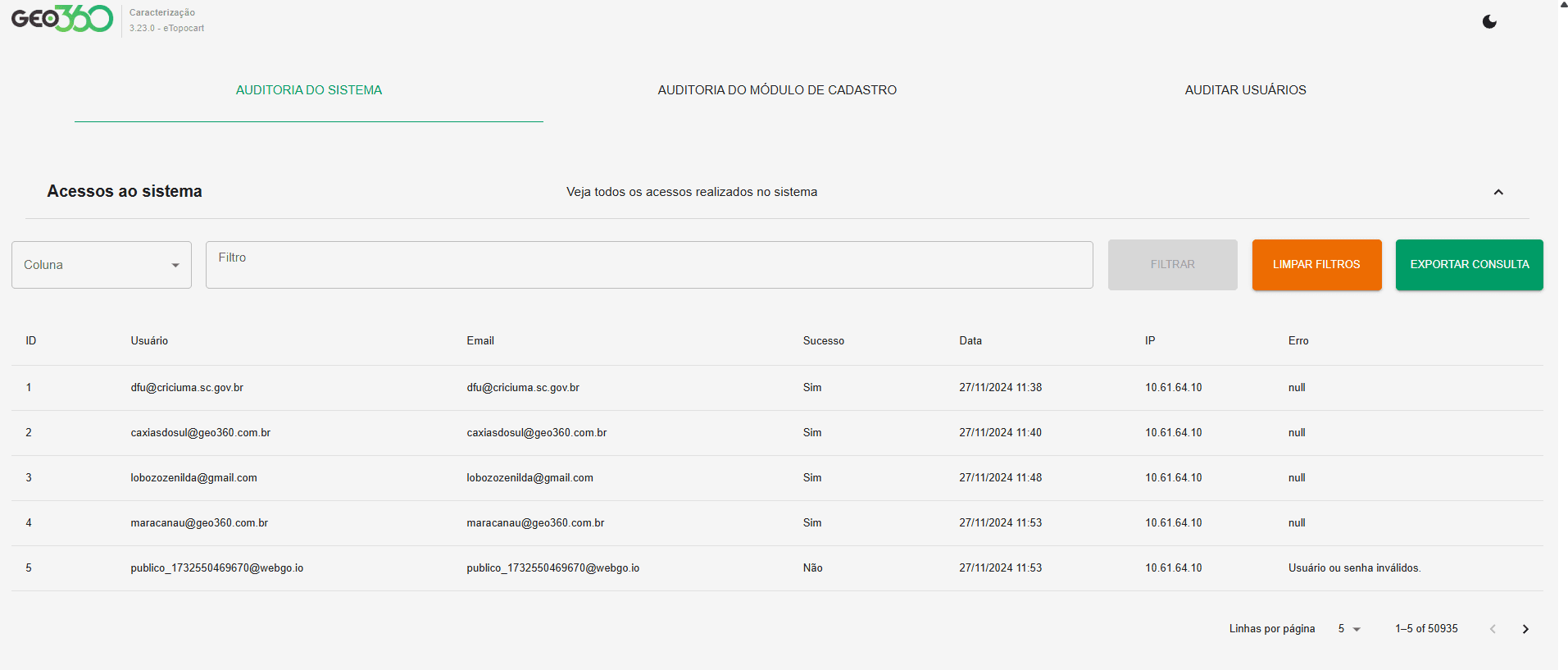

Figura (98) - Auditoria de acessos

A aba Auditoria do Módulo de Cadastro exibe todas as modificações realizadas no módulo de cadastro, abrangendo as alterações em todas as camadas. Os dados apresentados incluem o ID do registro, a data da alteração, a camada onde a modificação foi feita, uma descrição da alteração, o usuário que a realizou, uma mensagem que repete a descrição e um resumo da ação. Neste ambiente também é possível aplicar filtros nas pesquisas e exportar as consultas realizadas em arquivos tabulares.

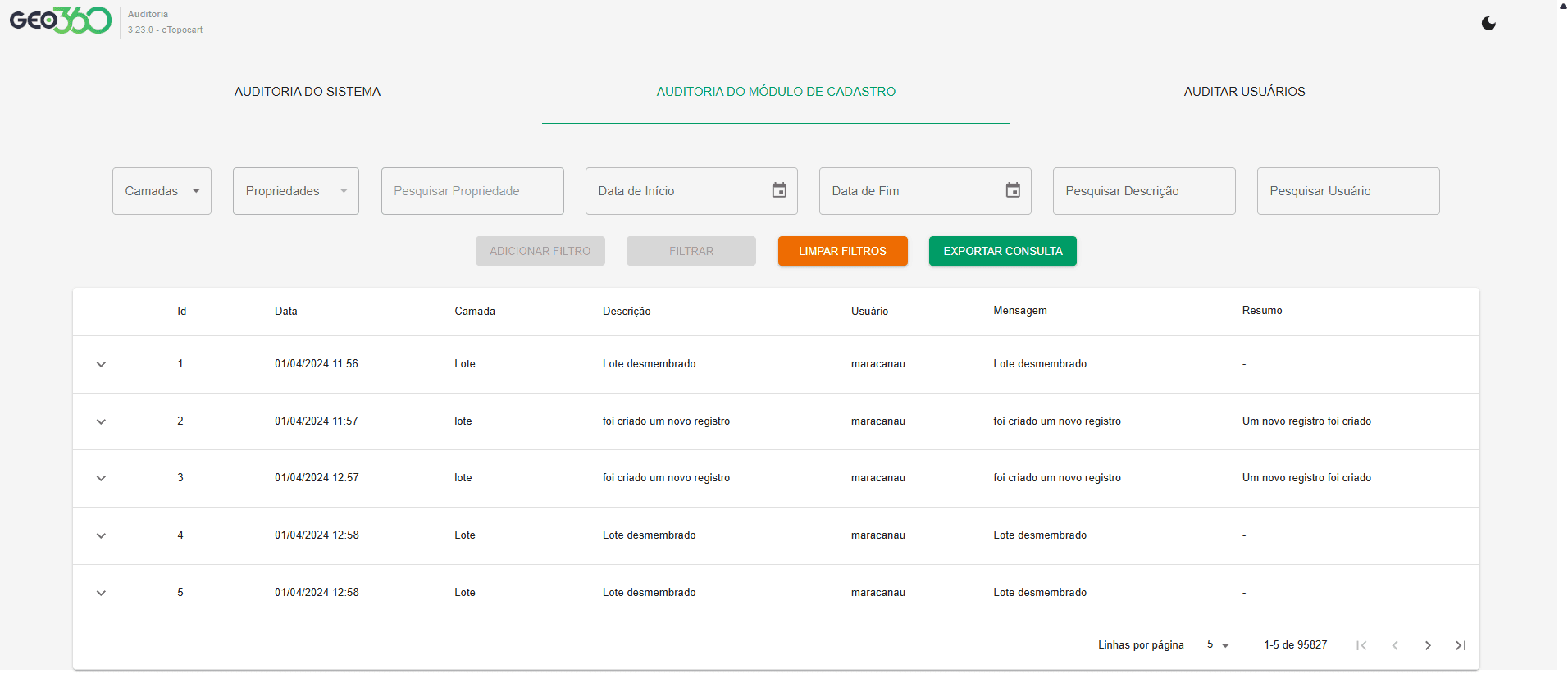

Figura (99) - Auditoria de cadastro

Ao clicar sobre um registro específico, o sistema mostra o detalhamento da modificação, incluindo os valores antigos e novos após a alteração. Ainda há o botão “Visualizar em Detalhes”, que abre uma nova janela com informações ainda mais específicas sobre a ação registrada.

Figura (100) - Resumo da auditoria de um cadastro

Em “Visualizar em Detalhes”, é exibido ao usuário um detalhamento técnico da alteração realizada e, em casos de mudanças na geometria, também é mostrado um comparativo entre a geometria anterior e a posterior. É possível, ainda, reverter alterações para os valores originais utilizando o botão “Reverter Modificações”, respeitando as permissões do usuário logado. A reversão de alterações é uma funcionalidade crítica para auditorias corretivas e recuperação de dados acidentalmente modificados.

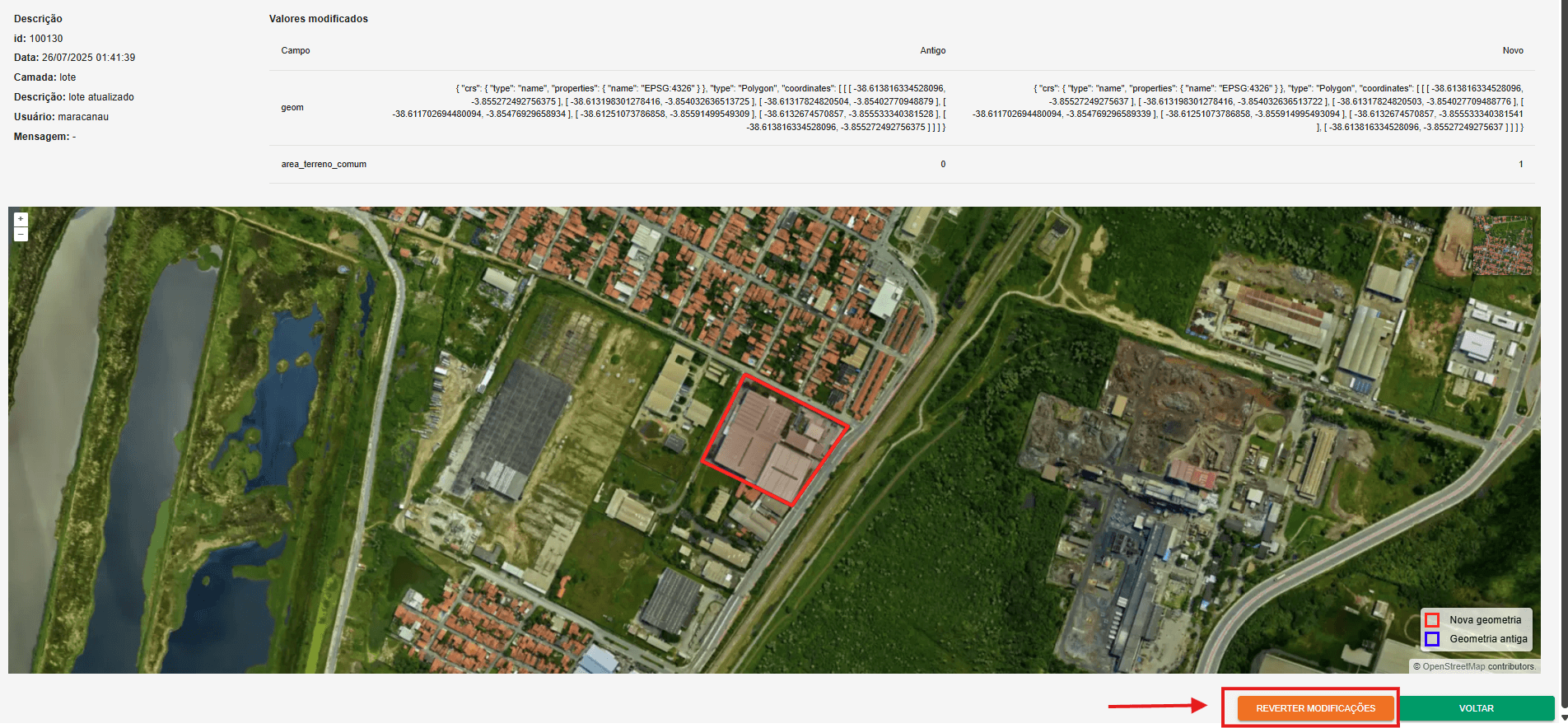

Figura (101) - Visão detalhada da auditoria

A terceira aba, Auditar Usuários, exibe todos os usuários registrados no tenant, informando o ID do usuário, nome, e-mail, projeto (módulo) ao qual está vinculado e sua respectiva permissão de sistema. Essa visualização permite o acompanhamento centralizado da estrutura de usuários e a conferência de vínculos e permissões por projeto.

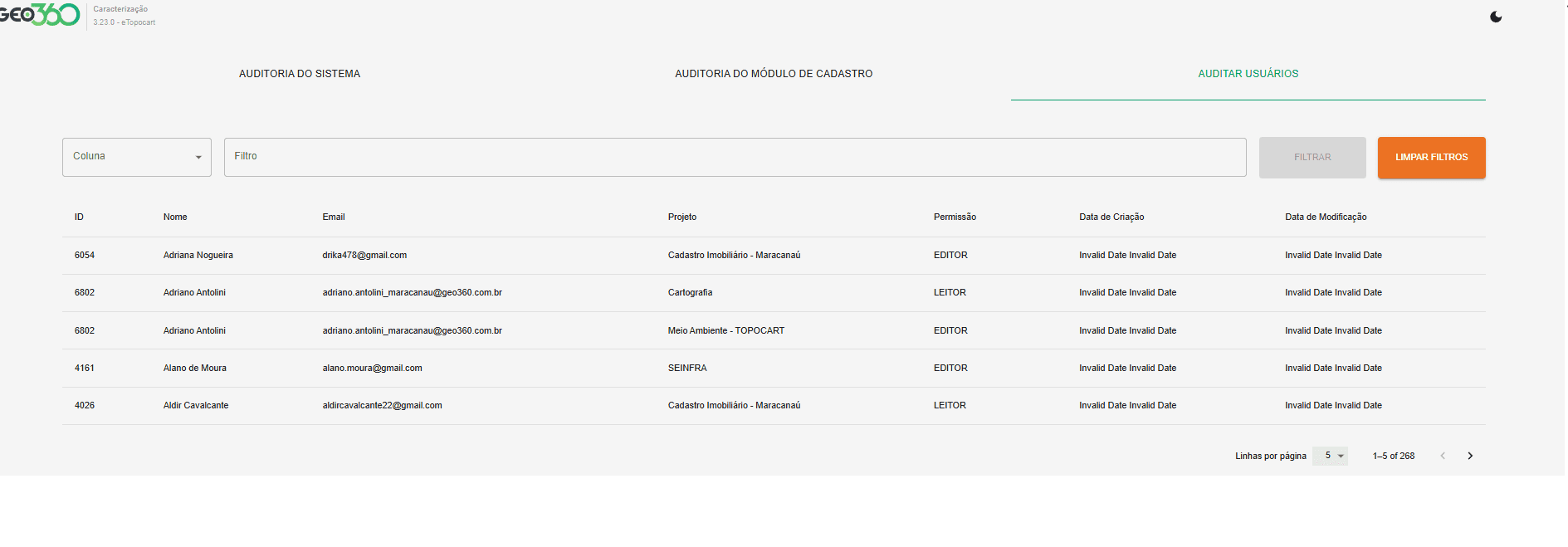

Figura (102) - Auditoria de usuários

Também é possível acessar a auditoria por meio da seleção de uma geometria específica. Basta selecionar a geometria desejada para que uma barra lateral apareça à direita da tela. No canto superior direito da barra, clique no símbolo de mais opções e selecione a opção “Auditoria”. Ao acessar por esse meio, o usuário visualizará exclusivamente os registros de auditoria da geometria selecionada, ou seja, a consulta será filtrada automaticamente pelo ID correspondente. Sendo assim, caso nenhuma alteração tenha sido registrada naquela geometria, nenhum dado será exibido. Esse tipo de acesso ao ambiente de auditoria mantém todas as funcionalidades já descritas anteriormente e pode ser realizado em qualquer camada que possua geometrias.

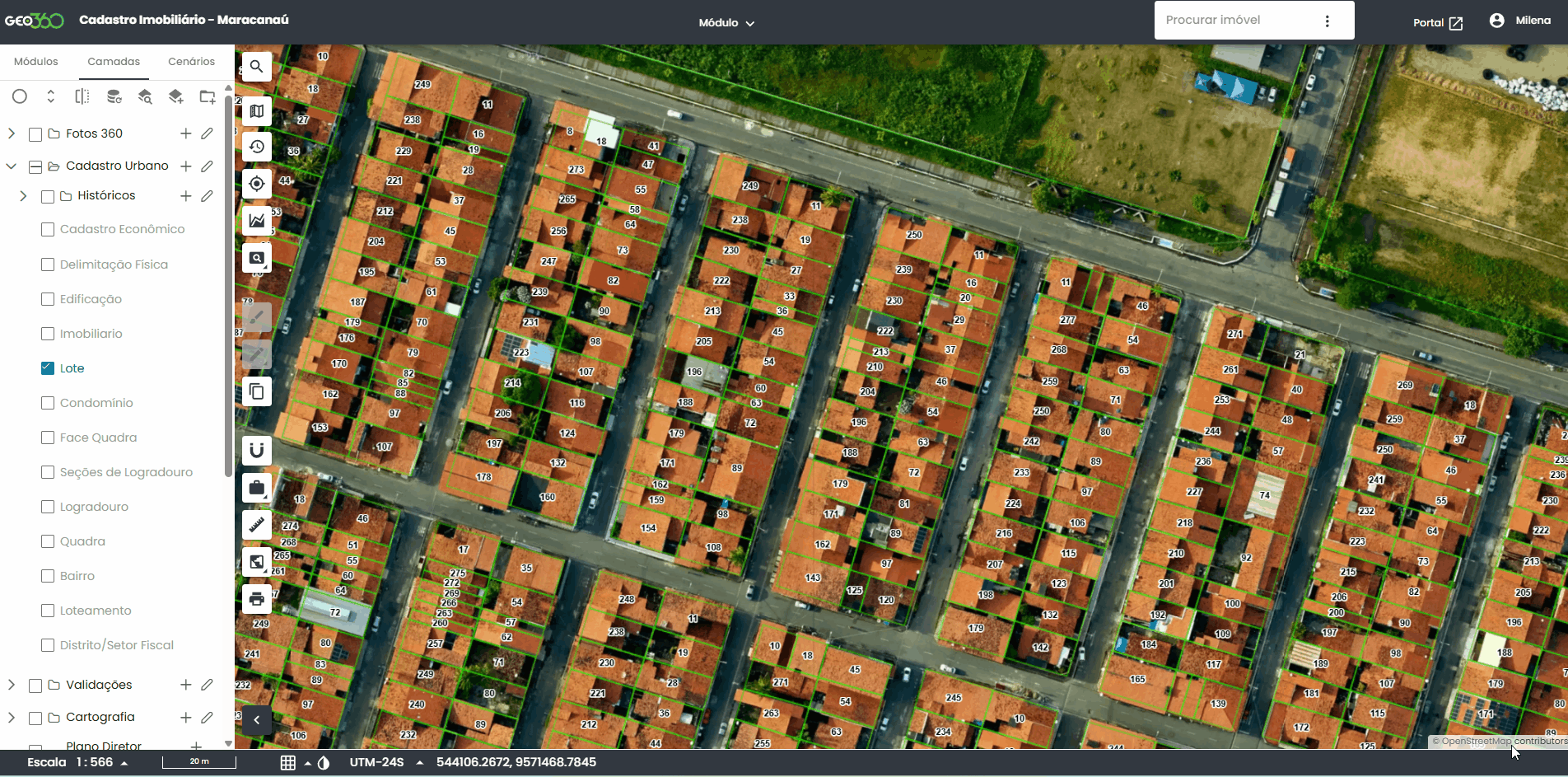

Figura (103) - Acesso à auditoria via geometrias

Por fim, a auditoria também pode ser acessada diretamente a partir do ambiente de caracterização. O botão de auditoria está presente no cabeçalho de cada seção da caracterização, como Lote, Imobiliário, Pessoa, Edificação, Mensagens, Visitas e Controles (quando aplicável). Esse acesso direto permite ao usuário consultar rapidamente o histórico de modificações associadas a um elemento cadastral específico, mantendo as mesmas funcionalidades já discutidas anteriormente. Essa integração com a caracterização facilita a verificação de alterações no mesmo fluxo de trabalho da edição de dados, otimizando o tempo de análise e conferência.

Figura (104) - Acesso à auditoria via caracterização

14. Sistema de Autoarendimento ao Contribuinte

O Geo360 conta com uma plataforma integrada de atendimento ao contribuinte, desenvolvida para facilitar a comunicação entre a prefeitura e os cidadãos. Esse ambiente funciona tanto como um canal de autoatendimento, onde o próprio contribuinte pode registrar solicitações, informar erros cadastrais e anexar documentos, quanto como um espaço de atendimento técnico, utilizado por analistas para complementar, analisar e concluir as demandas recebidas.

O acesso do contribuinte à plataforma é realizado por meio de um código individual, enviado pela prefeitura em cartas de notificação distribuídas à população. Cada atendimento gerado é identificado por um número de protocolo, permitindo o rastreamento de todo o histórico da solicitação, desde a abertura até a conclusão. A plataforma promove agilidade no tratamento das demandas e assegura o registro formal das interações, contribuindo para a eficiência e a transparência nos processos administrativos.

NOTA: A plataforma de atendimento é implantada e disponibilizada somente mediante a formalização de aditivo contratual.

14.1. Carta de notificação

O acesso à plataforma de autoatendimento é realizado pelo contribuinte por meio de um código individual de acesso, fornecido pela prefeitura através de uma carta de notificação. Essa carta é distribuída à população com o objetivo de informar sobre alterações identificadas no cadastro do imóvel, com base em levantamentos realizados por meio de tecnologias de geoprocessamento, imagens aéreas e fotografias frontais.

A carta de notificação é totalmente adaptável, podendo ser configurada conforme as necessidades específicas e a legislação vigente de cada município ou organização. Sua elaboração é resultado de um trabalho conjunto entre a equipe técnica da Topocart e representantes da prefeitura, garantindo que o conteúdo atenda aos objetivos do projeto de recadastramento e ao mesmo tempo respeite os critérios legais e operacionais locais.

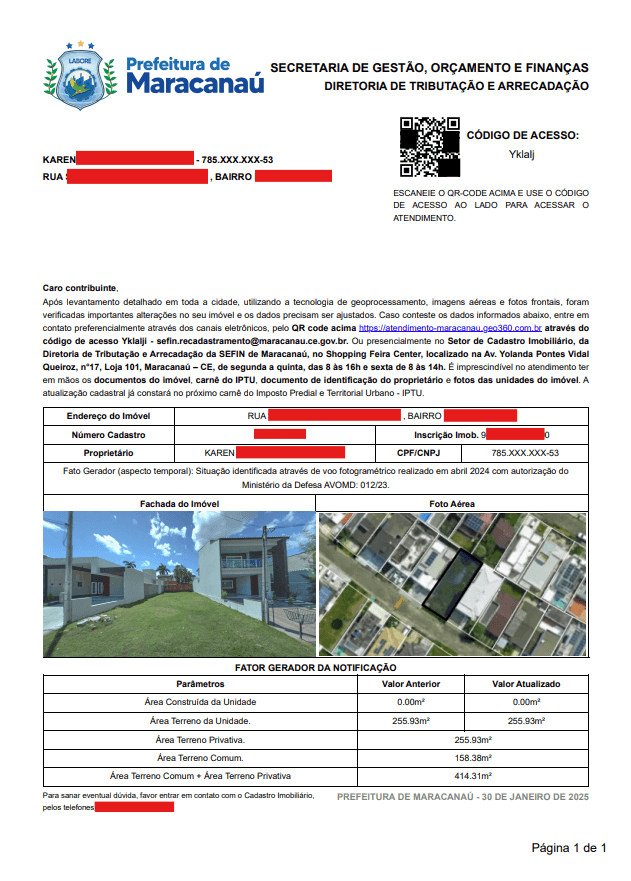

Figura (105) - Exemplo de carta de notificação

A carta fornece ao contribuinte um código de acesso individual, enviado junto à notificação física, que permite o acesso direto à Plataforma de Atendimento do Geo360. Nessa plataforma, é possível consultar os dados atualizados do imóvel, contestar informações, anexar documentos comprobatórios e acompanhar o andamento do atendimento por meio de um número de protocolo gerado automaticamente.

Além disso, o documento apresenta os dados técnicos atualizados do imóvel, incluindo áreas construídas e dimensões do terreno, com comparativo entre os valores anteriores e os valores atualmente identificados. Também são incluídas imagens aéreas e da fachada do imóvel para referência visual.

A carta desempenha um papel fundamental no processo de regularização cadastral, pois informa oficialmente o contribuinte sobre as alterações detectadas e o orienta sobre como acessar os canais adequados para esclarecimento ou contestação. Ao apresentar de forma clara o link e o código de acesso à plataforma, a correspondência estimula o uso do autoatendimento digital, tornando o processo mais ágil, transparente e acessível, sem a necessidade de deslocamento imediato até a prefeitura.

Por fim, a notificação informa os canais disponíveis para atendimento e orienta sobre a documentação necessária para validação do processo, incluindo documentos do imóvel, do proprietário e registros fotográficos. É destacado ainda que as atualizações realizadas terão impacto direto no lançamento do próximo carnê do IPTU.

14.2. Autoatendimento

Ao receber a carta, o contribuinte pode acessar a plataforma de autoatendimento através do link informado ou pelo qrcode anexado. O link de acesso segue o seguinte padrão: atendimento-tenant.geo360.com.br/contribuinte. A tela inicial apresenta três opções de acesso: Pelo código de acesso presente na carta, pela inscrição cadastral, ou para verificar o andamento de um protocolo aberto anteriormente.

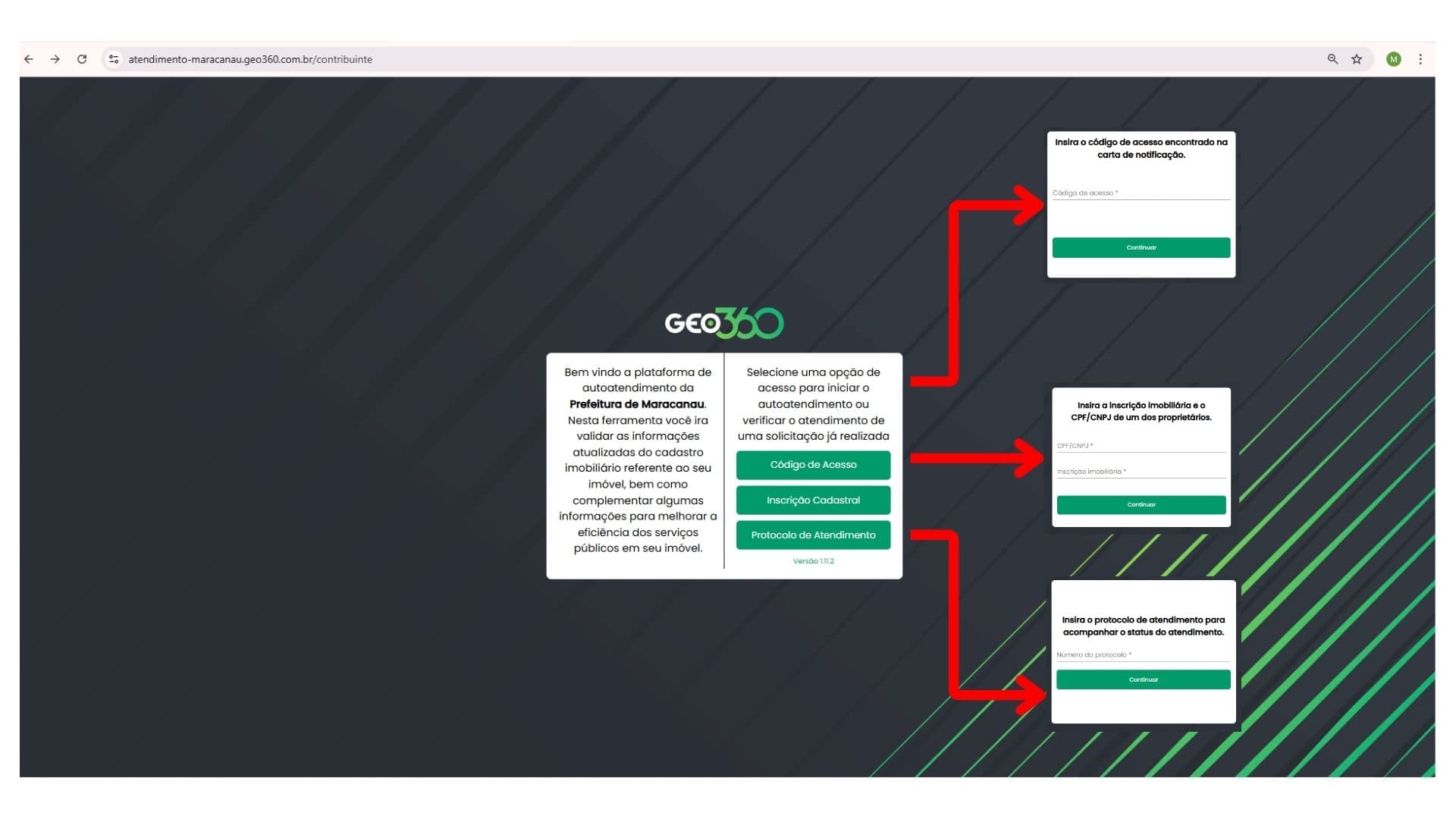

Figura (106) - Acesso ao ambiente de autoatendimento do contribuinte

Ao acessar, ou via código de acesso ou inscrição cadastral, o contribuinte tem acesso a tela inicial da plataforma de autoatendimento cadastral. Nesta tela, é exibida uma mensagem de boas-vindas explicando que, nas próximas páginas, serão solicitados alguns dados e documentos com o objetivo de complementar a base de dados cadastral do município ou organização, e validar as informações levantadas no processo de atualização cadastral. Para continuar com o autoatendimento e com as etapas seguintes, o contribuinte deve “Concordar e avançar” com os termos de serviço da plataforma, clicando no botão no centro da tela.

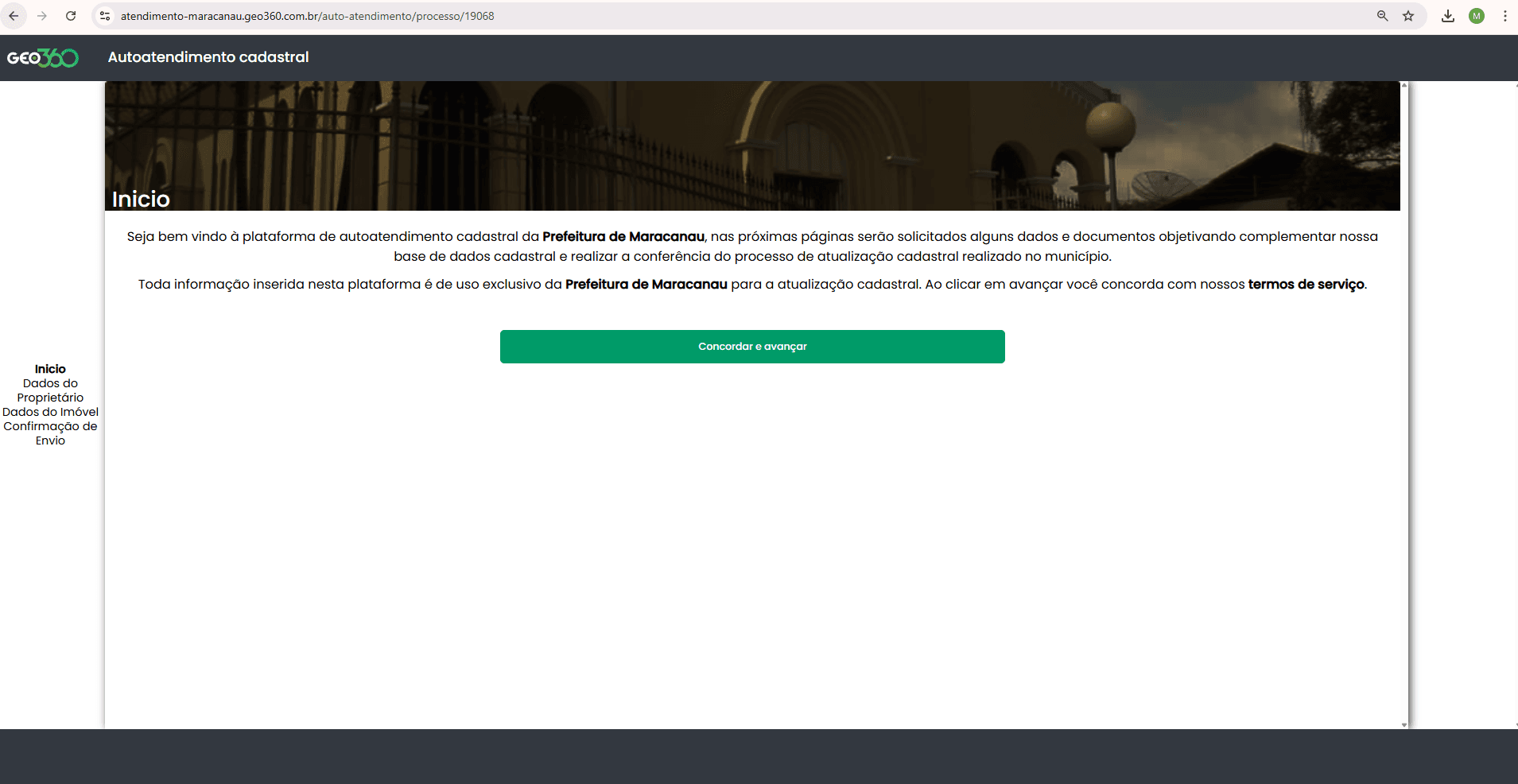

Figura (107) - Tela de termos da plataforma de atendimento

Em seguida, a etapa “Dados do Proprietário”, é a primeira fase do autoatendimento cadastral da plataforma Geo360. Nessa tela, o contribuinte deve preencher os dados básicos de identificação e contato de um dos proprietários do imóvel. Os campos obrigatórios incluem: nome completo, CPF ou CNPJ, e-mail e número de celular. Também é possível informar um telefone adicional e indicar se o número de celular informado possui WhatsApp.

Abaixo desses campos, há uma opção ativada por padrão com o texto “Sou proprietário deste imóvel”, que reafirma a declaração de vínculo direto entre o contribuinte e o imóvel em questão. Caso o atendimento esteja sendo realizado por terceiros ou representantes legais, essa opção pode ser desmarcada. Quando isso ocorre, o sistema solicitará o preenchimento de dados adicionais do declarante.

A segunda parte da tela é destinada ao preenchimento de um endereço de correspondência, que deve ser informado apenas caso seja diferente do endereço do imóvel. Os campos exigidos para esse endereço incluem: CEP, nome do logradouro, número, complemento (opcional), bairro, cidade e UF.

Mensagens de apoio são exibidas na tela para orientar o usuário sobre como proceder caso não possua as informações solicitadas. Nesse caso, o sistema orienta o contribuinte a procurar a prefeitura para realizar o cadastro presencialmente.

Ao final da tela, os botões “Voltar” e “Avançar” permitem ao usuário navegar entre as etapas do processo, retornando à tela anterior ou prosseguindo para o próximo passo: Dados do Imóvel.

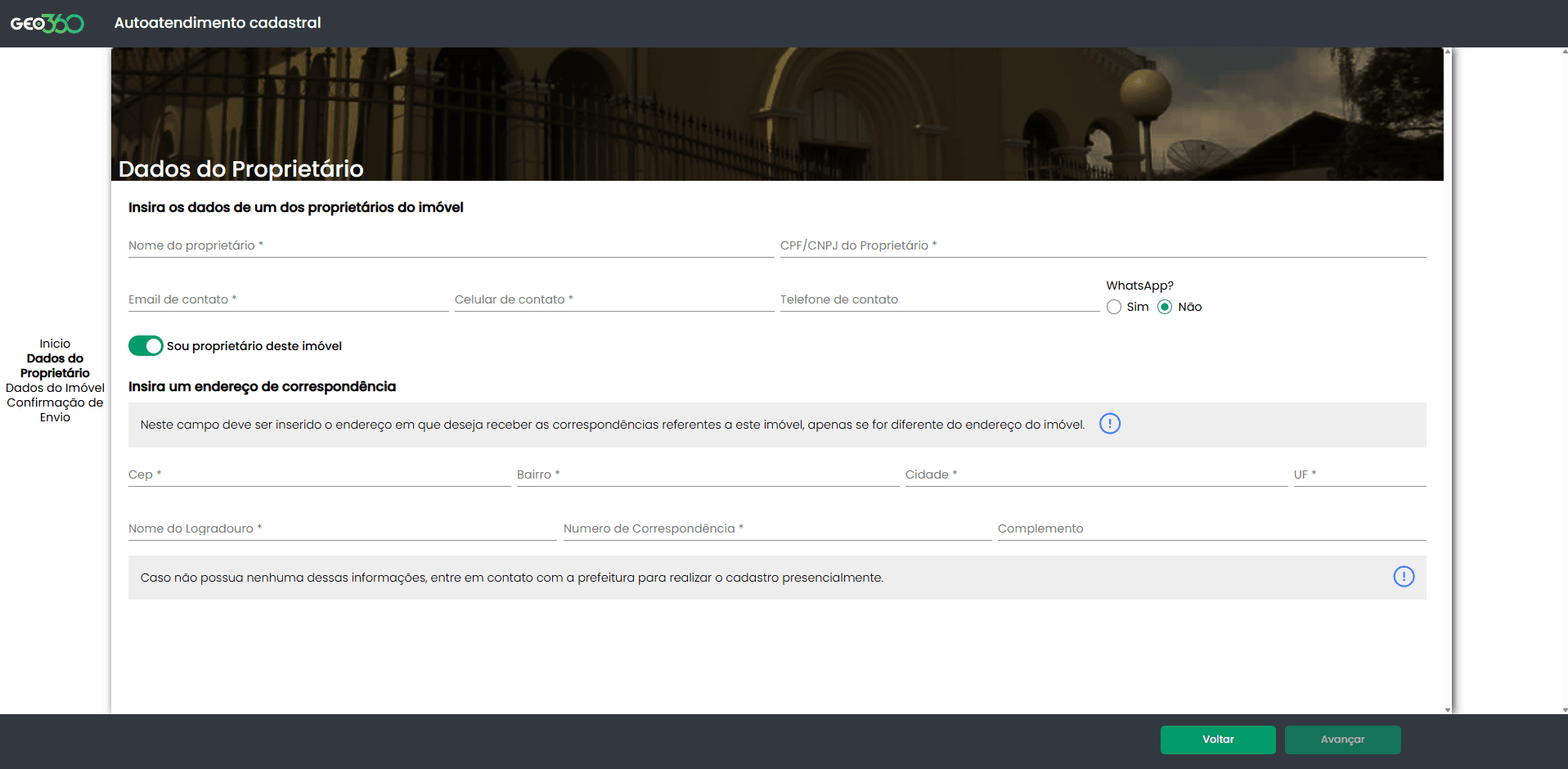

Figura (108) - Preenchimento dos dados de proprietário

Caso o proprietário informado (por meio da opção “Sou proprietário deste imóvel” ativada) seja diferente do contribuinte atualmente cadastrado como titular da inscrição no banco tributário, o sistema exibirá uma mensagem de alerta informando sobre a divergência de titularidade. Nessa mesma mensagem, o usuário será questionado se deseja formalizar a solicitação de alteração do proprietário. Caso a resposta seja afirmativa, a plataforma solicitará o envio de documentos comprobatórios que justifiquem a mudança de titularidade no cadastro imobiliário.

Figura (109) - Informativo sobre divergência de Titularidade

Na próxima tela, o sistema solicita o envio de três tipos de documentos digitalizados, aceitos nos formatos PDF, JPG ou PNG: Documento de identificação com foto (frente e verso) do proprietário informado; Comprovante de residência atualizado; Comprovante de titularidade.

Na seção referente ao comprovante de titularidade, o sistema orienta que os documentos válidos para essa comprovação incluem: contratos de compra e venda registrados em cartório, certidões de matrícula atualizadas (com até 30 dias), formais de partilha, entre outros documentos legalmente aceitos.

Abaixo do formulário de envio, há um aviso destacado em negrito, informando que o envio dos documentos não garante automaticamente a alteração da titularidade no cadastro municipal. Os arquivos serão analisados por um técnico da prefeitura e, caso necessário, o contribuinte poderá ser contatado para apresentar documentação complementar ou até mesmo agendar atendimento presencial.

Na parte inferior da tela, os botões “Voltar” e “Avançar” permitem ao usuário retornar à etapa anterior ou prosseguir para a próxima fase do autoatendimento.

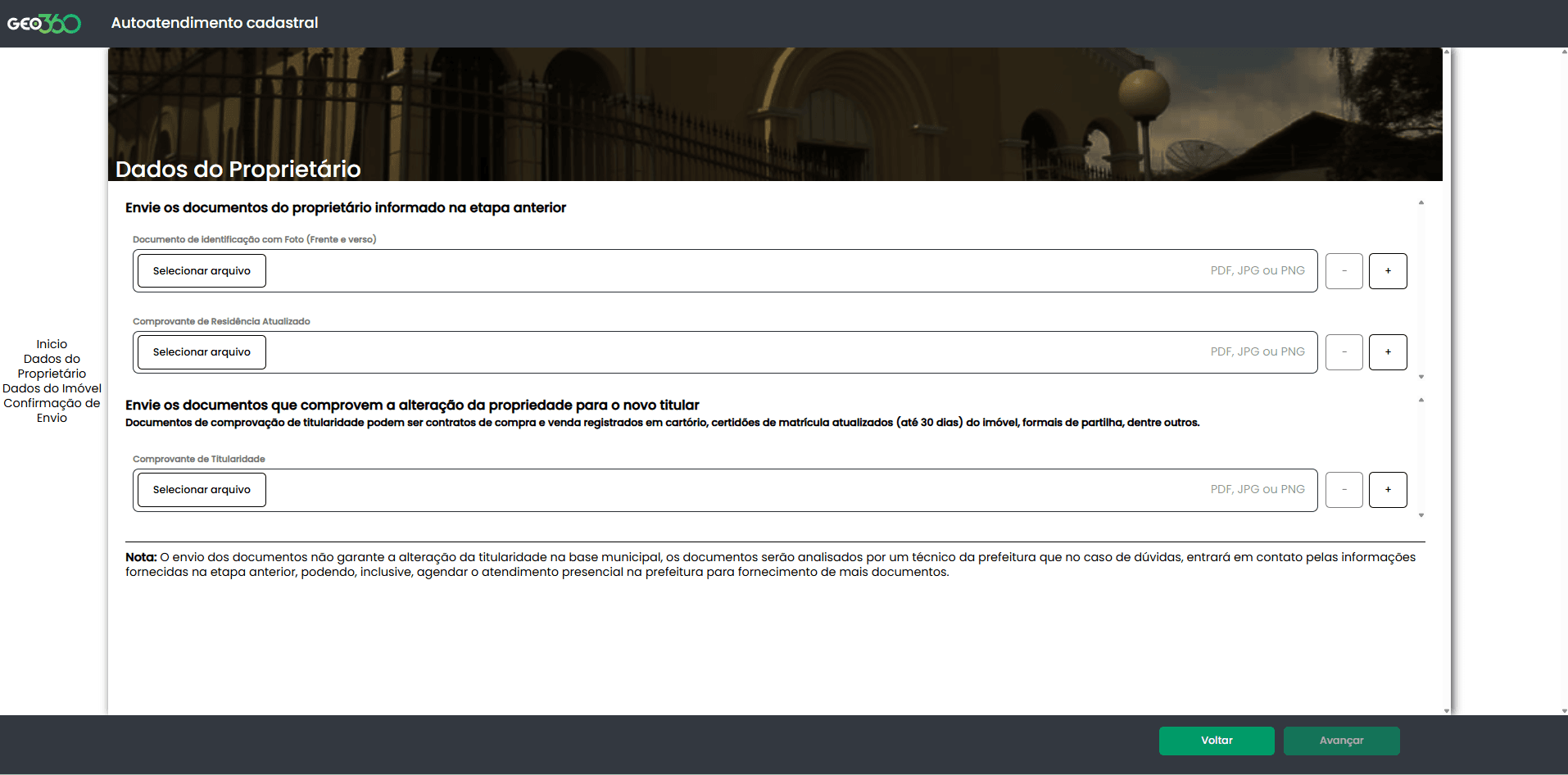

Figura (110) - Ambiente destinado à troca de titularidade

Na etapa seguinte, Dados do Imóvel, o contribuinte tem a oportunidade de revisar as informações levantadas a respeito do seu imóvel e confirmar sua veracidade. Para cada item apresentado, o sistema pergunta: “Esta informação está correta?”, permitindo que o usuário selecione “Sim” para confirmar os dados ou “Não” caso identifique alguma divergência.

Os campos exibidos nesta tela são referentes ao endereço do imóvel, à caracterização da edificação (como a área da unidade edificada), à caracterização do lote (incluindo áreas comuns e privativas), além da localização geoespacial por imagem aérea e fotos de fachada (com imagem 360°). Ao lado direito da tela, são apresentadas imagens de apoio, como uma foto aérea com a delimitação do lote e imagens visuais da fachada do imóvel. Essas informações servem como base para a conferência por parte do contribuinte.

É importante destacar que os campos de preenchimento exibidos nessa tela são adaptáveis, ou seja, podem ser incluídos, removidos ou alterados conforme as necessidades específicas da prefeitura, respeitando o caráter modular e flexível da plataforma Geo360. Isso permite que o município defina quais informações são prioritárias para análise, de acordo com seu modelo de fiscalização, legislação vigente ou diretrizes administrativas.

Caso o contribuinte não concorde com a veracidade de algum dado, o sistema permite que ele informe outros valores ou informações alternativas, que deverão ser acompanhadas, sempre que necessário, por documentos comprobatórios. Todas as declarações feitas nesta etapa serão posteriormente analisadas e validadas por analistas capacitados, antes de qualquer alteração definitiva no cadastro.

Em situações específicas:

• Endereço do Imóvel
  Se o contribuinte solicitar retificação no campo “Endereço do Imóvel”, o sistema exigirá o anexo de um documento comprobatório de endereço, como:

  • Contas de água, energia ou telefone;
  • Faturas de cartão de crédito;
  • Qualquer outro documento oficial que comprove o novo endereço informado.

• Localização e Dimensões
  Se houver discordância na seção “Localização e dimensões”, o sistema permite que o contribuinte:

  • Desenhe manualmente uma nova delimitação para o lote;
  • Anexe documentos que comprovem a área declarada, como:
    • Plantas baixas;
    • Croquis;
    • Certidões de matrícula;
    • Entre outros documentos válidos.

• Foto de Fachada e Imagem 360°
  Na seção de foto de fachada e imagem 360°, caso o contribuinte não concorde com as imagens apresentadas, o sistema permite:

  • O envio de uma nova fotografia atualizada da fachada do imóvel;
  • A vinculação da imagem ao cadastro, após análise técnica.

Essa etapa representa um ponto crítico do processo, pois é onde o contribuinte pode contestar ou validar os dados que influenciam diretamente a caracterização do imóvel no cadastro municipal. Após o preenchimento e eventuais anexos, o usuário poderá clicar em “Avançar” para prosseguir para a etapa de confirmação de envio, ou em “Voltar” para revisar as informações anteriores.

Após finalizar com os Dados do Imóvel o contribuinte acessa a última etapa do processo de autoatendimento cadastral: Confirmação de Envio. Após preencher as informações e anexar os documentos solicitados, o contribuinte visualiza nesta tela a confirmação de que a solicitação foi recebida com sucesso pela plataforma.

Nessa página, é gerado um número de protocolo, que identifica a solicitação enviada. Esse número também é enviado automaticamente por e-mail para o endereço informado no cadastro do proprietário. O protocolo permite ao contribuinte acompanhar o andamento da solicitação por meio de um link direto, também fornecido na tela e no e-mail de confirmação.

A mensagem informa ainda que a solicitação será analisada pelos técnicos responsáveis pelo cadastro imobiliário e que o contribuinte receberá novas comunicações por e-mail sempre que o status da solicitação for atualizado. É reforçado que o acompanhamento do processo é essencial, pois o contribuinte poderá ser solicitado a comparecer presencialmente à prefeitura caso haja necessidade de esclarecimentos ou entrega de documentação complementar.

No final da página, há um botão verde com o texto “Voltar à Tela Inicial”, permitindo ao usuário retornar ao início da plataforma caso deseje realizar nova consulta ou iniciar outro atendimento.

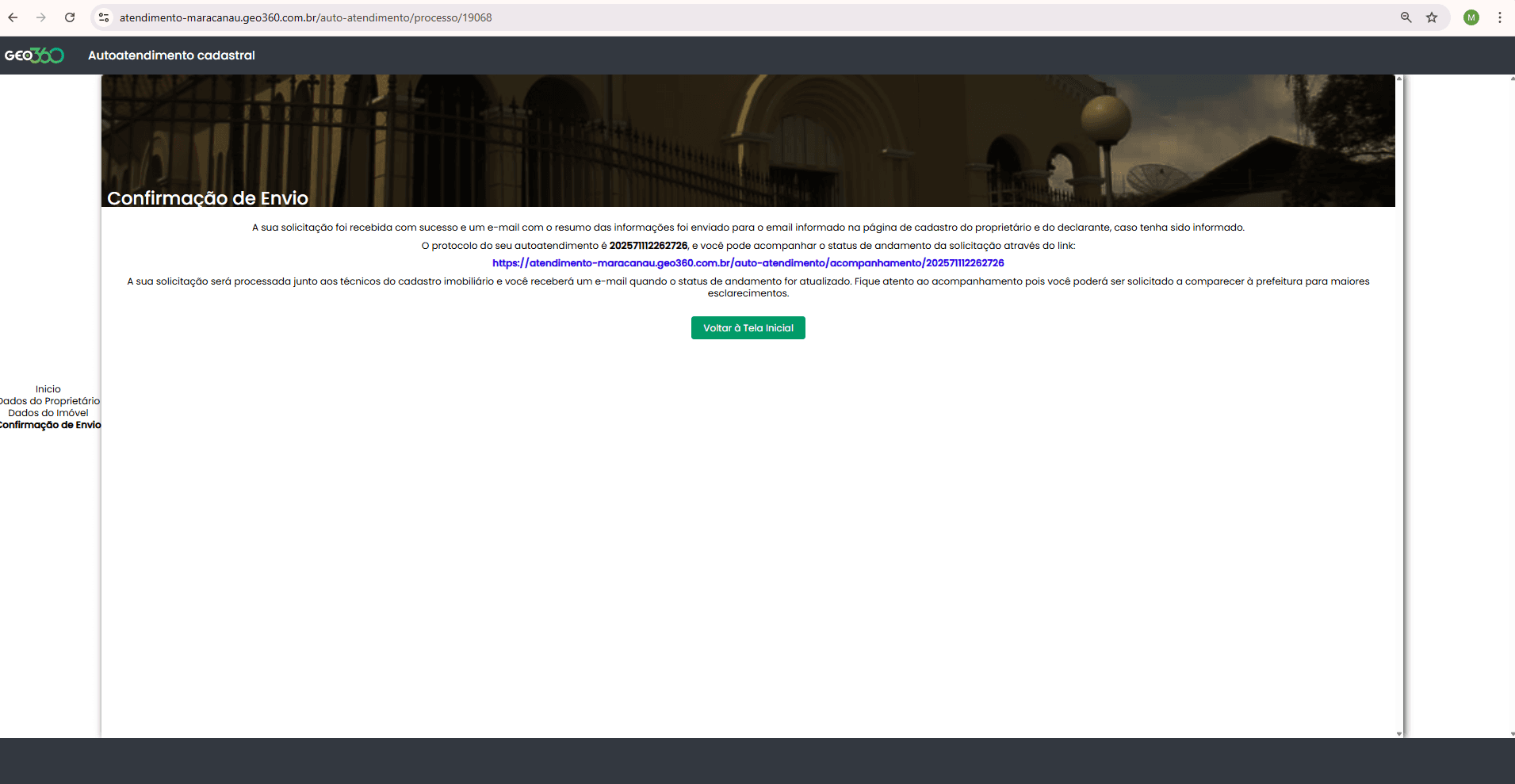

Figura (111) - Protocolo para acompanhamento da análise

Após a finalização do autoatendimento, o contribuinte recebe um e-mail automático de confirmação, contendo o resumo das informações fornecidas durante o preenchimento da plataforma. O e-mail apresenta os dados do proprietário ou declarante, destaca se houve solicitação de alteração de titularidade e resume as modificações sugeridas, como alterações na área edificada, localização ou fotos de fachada. Também é informado o número de protocolo gerado e o link para acompanhamento da solicitação, permitindo que o contribuinte consulte o andamento da análise a qualquer momento.

Figura (112) - E-mail de protocolo

O corpo do e-mail é personalizável, podendo ser adaptado conforme as necessidades da organização, de modo a incluir orientações específicas, observações adicionais ou informações relevantes ao fluxo de atendimento local. O e-mail reforça ainda que a solicitação será processada por técnicos da prefeitura e que o contribuinte poderá ser contatado para esclarecimentos adicionais, caso necessário.

14.3. Atendimento

O atendimento das solicitações realizadas pelos contribuintes é realizado por analistas técnicos, através da plataforma do analista, uma outra versão da plataforma de atendimento do contribuinte. O link de acesso segue o padrão atendimento-tenant.geo360.com.br/analista. Na página de login o analista deve acessar utilizando o mesmo login que usa no Geo360.

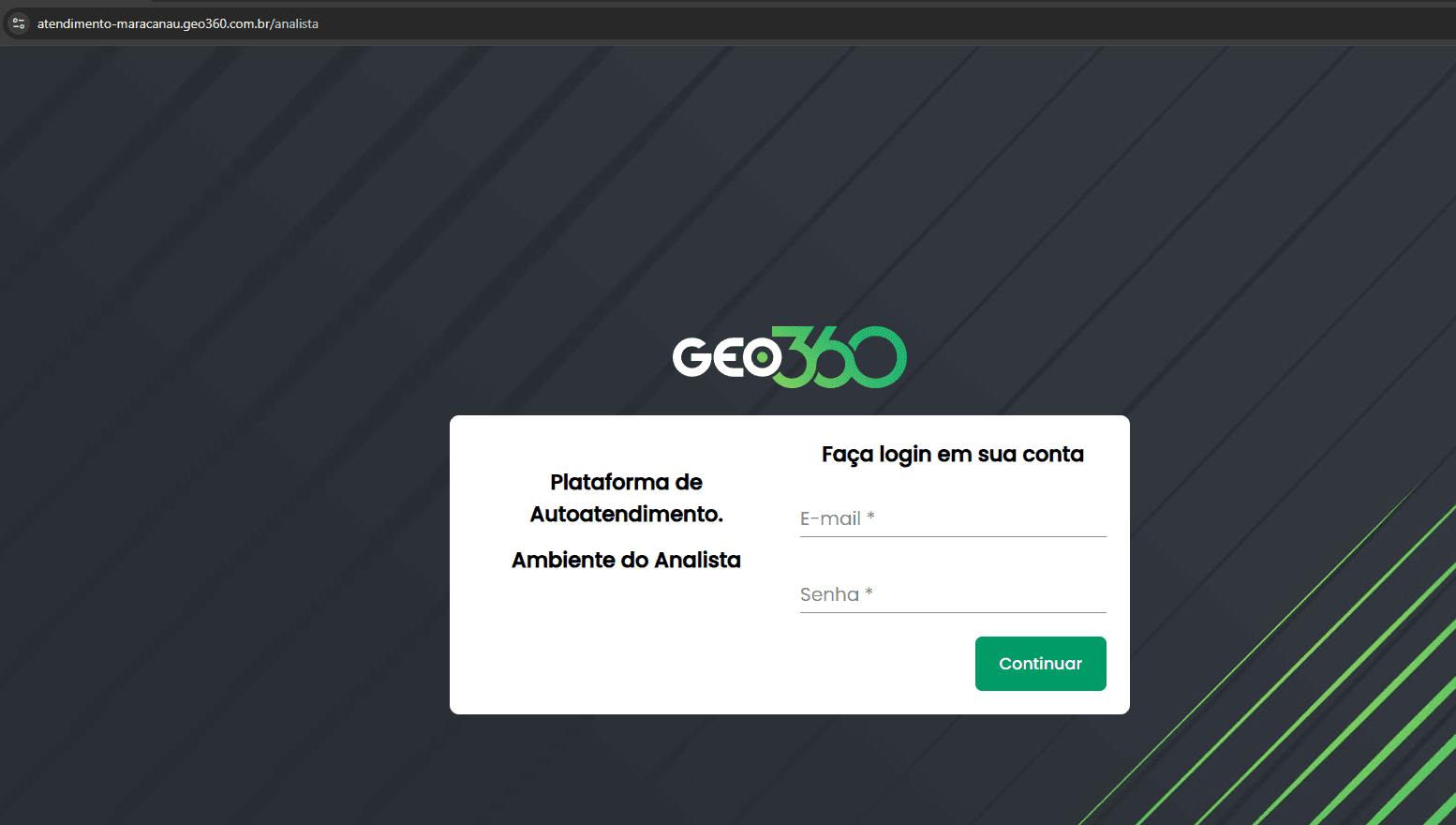

Figura (113) - Acesso do analista

Após login, o analista tem acesso a uma tela que exibe a listagem de protocolos gerados pelo autoatendimento. A interface permite que os analistas acompanhem, filtrem e acessem rapidamente os atendimentos realizados pelos contribuintes.

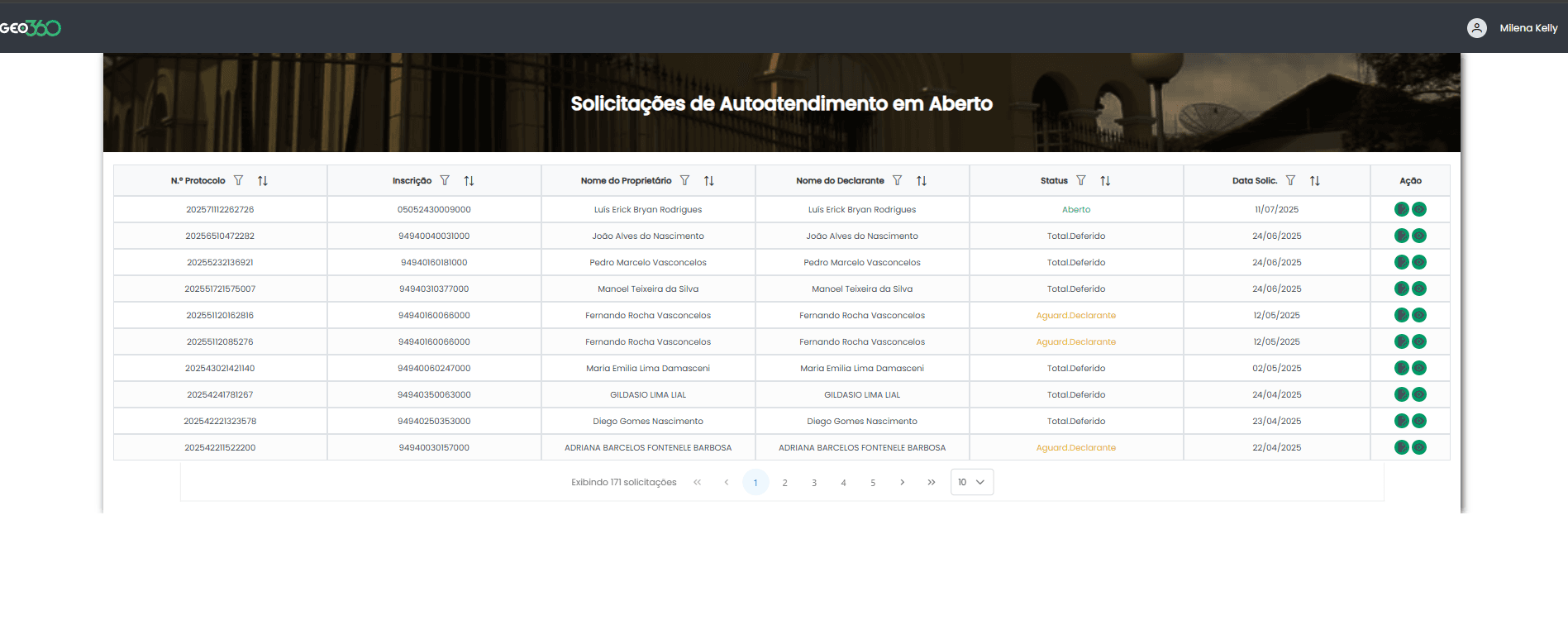

Figura (114) - Listagem de requisições

A tabela exibe informações organizadas por colunas, incluindo: Nº do Protocolo, Inscrição Imobiliária, Nome do Proprietário, Nome do Declarante (quando aplicável), Status da solicitação (como Aberto, Totalmente Deferido, Parcialmente Deferido, Indeferido ou Aguard.Declarante), Data da Solicitação e Ações, com ícones que permitem editar ou visualizar vistorias solicitadas por imovel, se houver. Para abrir uma solicitação, o analista deve clicar no botão de edição, sendo direcionado para uma nova janela.

A nova tela exibe um ambiente de análise e validação utilizado pelos analistas da para conferência das informações declaradas pelo contribuinte durante o processo de autoatendimento cadastral no Geo360. Essa tela permite a visualização completa dos dados enviados e fornece ferramentas para que o técnico avalie, defira ou indefira cada item individualmente.

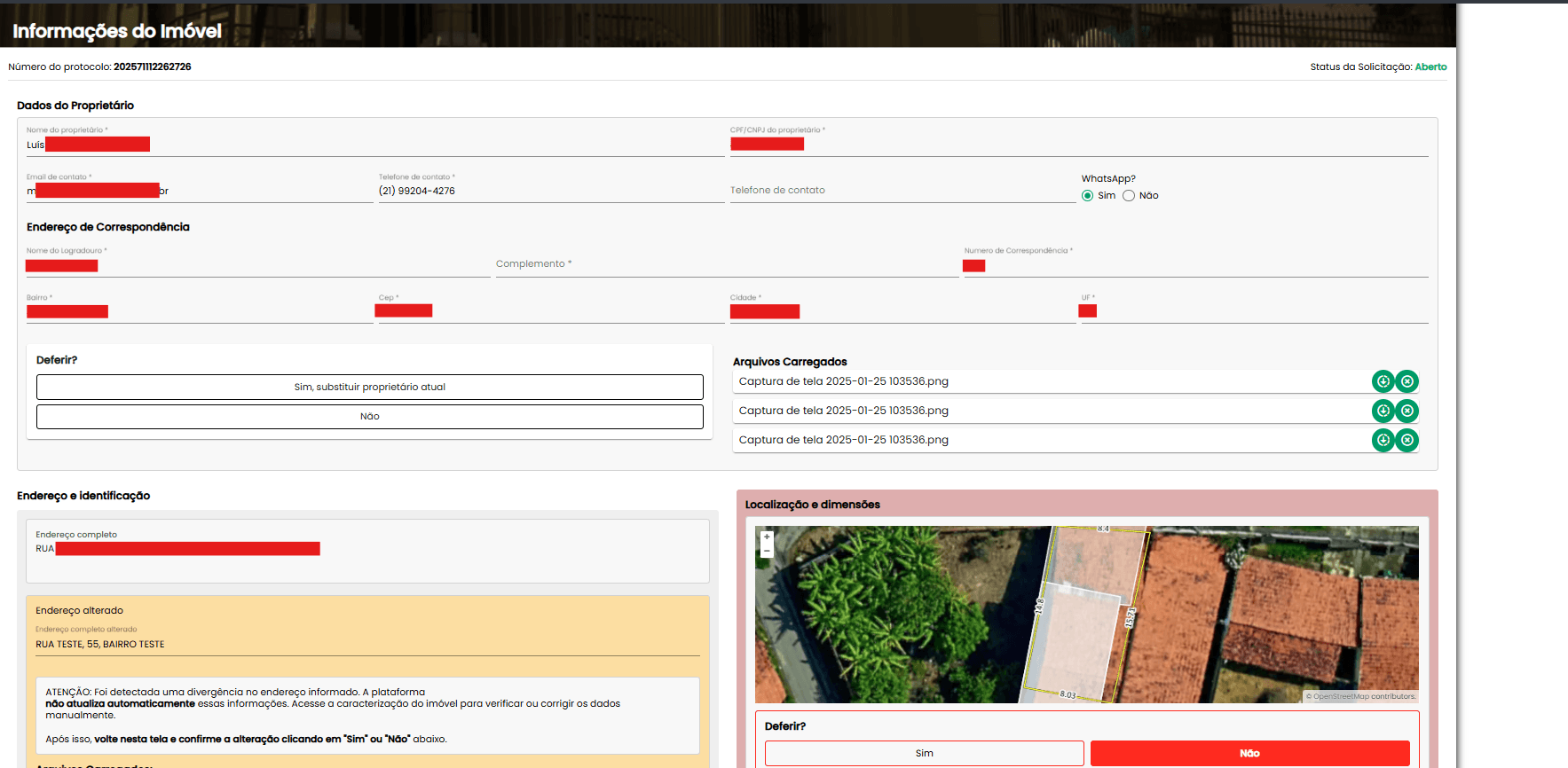

Figura (115) - Ambiente de análise de requisições

No topo da tela, são listadas as informações do proprietário ou declarante, como nome, CPF/CNPJ, email, telefone e endereço de correspondência. O número do protocolo da solicitação também é exibido, garantindo o rastreamento e histórico da análise.

Na sequência, o sistema apresenta os dados informados pelo contribuinte, como o novo endereço (se declarado), a caracterização do imóvel (área edificada), caracterização do lote (área comum e privativa), imagem de localização com delimitação do lote, e fotos da fachada em vista frontal e 360°. Abaixo de cada grupo de dados, o analista deve indicar se deferiu ou não a informação, por meio das opções “Sim” ou “Não”. Em caso de indeferimento, é obrigatória a inclusão de uma justificativa, que será registrada na solicitação e poderá ser consultada posteriormente.

A interface apresenta um esquema de cores que auxilia na leitura visual do status de cada item: Verde para dados confirmados ou deferidos; amarelo para campos ainda serem analisados; vermelho para campos indeferidos ou inválidos. Abaixo de cada seção, também é possível visualizar os documentos comprobatórios anexados pelo contribuinte, o que permite ao analista validar os dados com base em evidências formais, como contas, certidões e croquis.

A parte inferior da tela apresenta um conjunto de botões que auxiliam o analista na conclusão da análise do autoatendimento. Cada um deles desempenha uma função específica no fluxo de trabalho:

Figura (116) - Botões de ação do ambiente do analista

As ações são:

• Caracterização
  Direciona o analista ao ambiente de caracterização do Geo360, onde é possível consultar informações completas do cadastro e realizar manualmente as alterações necessárias, especialmente nos casos em que não há atualização automática (como endereço e delimitação do lote).

• Voltar
  Retorna o usuário à tela inicial da área do analista, onde é exibida a lista de solicitações em aberto.

• Informar Contato
  Envia uma notificação ao contribuinte informando que a prefeitura tentou entrar em contato, mas não obteve sucesso. O comunicado é encaminhado ao e-mail cadastrado, solicitando que o contribuinte retorne o contato para continuidade do atendimento.

• Solicitar Comparecimento
  Deve ser utilizado nos casos em que a presença física do contribuinte é indispensável para a conclusão da solicitação.
  Ao acionar este botão:

  • O status da solicitação muda para “Aguardando Comparecimento do Declarante”;
  • Uma notificação automática é enviada por e-mail, solicitando que o contribuinte compareça à unidade de atendimento da prefeitura.

• Agendamento de Vistoria
  Embora o nome sugira agendamento, este botão tem como principal finalidade registrar e acompanhar informações sobre vistorias previamente solicitadas pela prefeitura, com o consentimento do declarante.
  Ao clicar no botão, um pop-up é exibido, permitindo:

  • O registro de observações técnicas sobre a fiscalização;
  • O anexo de documentos e imagens da vistoria;
  • A marcação de situações como:
    • “Contribuinte ausente na vistoria”;
    • “Vistoria realizada”;
    • “Nova vistoria será agendada”.

  Caso o contribuinte não esteja presente no momento da vistoria, um segundo pop-up será exibido, solicitando informações complementares, como:

  • Data da vistoria;
  • Nome e telefone do responsável no local;
  • Justificativa da ação;
  • Observações sobre a necessidade de uma nova vistoria.

• Finalizar
  Deve ser utilizado apenas quando o processo de análise estiver concluído.
  Ao ser finalizado:

  • Não será mais possível editar os dados da solicitação;
  • A solicitação será definida entre: Deferido, Indeferido ou Parcialmente Deferido;
  • O declarante receberá um e-mail automático informando o resultado da análise de cada item da solicitação.

As atualizações deferidas durante a análise serão inseridas automaticamente no sistema assim que a solicitação for finalizada. Entretanto, alterações relacionadas ao endereço do imóvel e à delimitação do lote não são processadas automaticamente, nestes casos, o técnico deverá realizar a atualização manualmente dentro do ambiente de caracterização, assegurando a conferência técnica e a correta integração com os demais sistemas da prefeitura.

15. Aplicativos

Um aplicativo móvel é um software desenvolvido para ser utilizado em dispositivos móveis, como smartphones e tablets. Podem ser baixados e instalados através de lojas de aplicativos, como a Google Play Store e a Apple App Store, ou, em alguns casos, de fontes externas, dependendo do sistema operacional e das respetivas políticas de segurança e privacidade.

Os aplicativos móveis desempenham um papel fundamental na transformação digital, facilitando o acesso à informação e melhorando a experiência do usuário.

Entre os diversos benefícios de uma aplicação mobile, podemos destacar:

1. Acessibilidade: Permitem que os usuários acessem serviços e informações de forma rápida e conveniente, a qualquer hora e em qualquer lugar.

2. Interatividade: Proporcionam uma experiência interativa e imersiva, permitindo que os usuários se envolvam com o conteúdo de maneira mais dinâmica.

3. Eficiência Operacional: Os aplicativos podem otimizar processos, melhorar a comunicação e aumentar a produtividade.

15.1. APP Coleta

O APP Coleta de dados geográficos é uma aplicação integrada à plataforma de geoprocessamento web GEO360 , permitindo o download das camadas dos projetos de todos os módulos do sistema para utilização em campo, tanto nos modos online como offline. O aplicativo oferece ferramentas para inclusão e edição de registros geográficos, atribuição de dados através de formulários criados no GEO360 , bem como captura de imagens fotográficas.

Os dados coletados (feições, atributos e fotografias) são sincronizados automaticamente do APP para a plataforma web, sendo associados às respetivas camadas e projetos, mediante conexão à internet, sem necessidade de conversão de dados ou uso de sistemas adicionais. Além disso, o aplicativo inclui funcionalidades para identificar as geometrias cujos formulários de atributos já foram preenchidos, bem como aquelas que possuem registros fotográficos associados.

NOTA: O APP Coleta está disponível somente para o sistema operacional Android.

O APP Coleta não está disponível no Play Store.

Para fazer o download do APP, é necessário ter acesso ao GEO360 .

15.1.1. Download

Para baixar o aplicativo de coleta do GEO360 , é necessário estar autenticado na plataforma através do navegador do dispositivo móvel. O procedimento é semelhante ao login realizado no computador, mas a instalação torna-se mais rápida quando feita diretamente pelo celular ou tablet.

A seguir, apresentamos algumas explicações ilustrativa sobre como proceder à instalação. À esquerda, destacado em vermelho, encontra-se a opção para baixar o instalador, que deve ser copiado para o armazenamento interno do dispositivo móvel, bastando executá-lo após a transferência. À direita, destacado em azul, temos o processo direto pelo navegador do celular ou tablet, onde o arquivo é automaticamente armazenado no dispositivo e solicita a instalação imediata do aplicativo.

NOTA: Certifique-se de que a opção para permitir a instalação de aplicativos externos esteja ativada. Esta medida é uma etapa de segurança dos dispositivos com sistema operativo Android. O próprio aparelho solicitará ao usuário a autorização para prosseguir com a instalação.

Figura 81 - Instalação APP Coleta 01

Para alguns usuário, dependendo da proporção de tela do dispositivo, poderá ser necessário a rotação de tela para acessar às opções do usuário e solicitar o download do App Coleta. Todavia, para aqueles que utilizam o navegador Google Chrome, existe a opção de visualização no modo desktop. Esta funcionalidade facilita a ampliação e a visualização completa das informações, permitindo ao usuário acessar e solicitar o download de forma mais prática. Veja o exemplo abaixo.

Figura 82 - Instalação APP Coleta 02

Considerando as ações descritas anteriormente, ambas conduzem ao mesmo objetivo: a instalação final do App Coleta. Com a opção de download de aplicativos externos habilitada, conforme explicado em nota, basta prosseguir com a verificação de segurança, concluir a instalação e abrir o aplicativo.

Figura 83 - Instalação APP Coleta 03

Figura 84 - Instalação APP Coleta 04

15.1.2. Tela inicial

Após instalar o aplicativo, o usuário terá acesso à tela inicial. Nesta tela, serão apresentadas algumas ferramentas básicas e a opção de escolher entre os mapas base do Open Street Map e Satélite, conforme ilustrado na imagem abaixo. Esta disposição inicial visa permitir uma consulta livre e imediata de determinadas regiões no mapa, proporcionando aos usuários uma interação imediata com a aplicação.

Quanto as funcionalides iniciais, o usuário possui a sua disposição:

• Ferramentas de zoom. Além da navegação dinâmica com efeito pinça sobre a tela e o restaurador de rotação do mapa;
• Ferramenta de localização por GPS;
• Ferramentas de medir;
• Função Snap;
• Visualizador de escala.

Figura 85 - App Coleta: Tela inicial

15.1.2.1. GPS Mobile

Ao acionar a ferramenta de localização por GPS pela primeira vez, o aplicativo solicitará permissão para acessar os serviços de localização do seu dispositivo. Conforme a sua resposta, essa solicitação poderá ser feita sempre que utilizar a funcionalidade novamente ou será necessário ajustar as configurações, na aba dos aplicativos que têm permissão ou restrição ao uso do GPS para serviços de localização.

Com a função ativa, destaca em verde em um tom mais claro, o aplicativo irá, automaticamente, enquandrar o mapa na região correspondente à localização do dispositvo

NOTA: O enquandramento em tela dependerá do sinal e da precisão do dispositivo GPS do aparelho.

Figura 86 - App Coleta: GPS Mobile

15.1.2.2. Medições

A ferramenta medir garantirá ao usuário a aferição de medidas diretamente no mapa, de forma simplificada, com cliques sobre tela do dispositivo. Assim, o usuário conseguirá medir distâncias e áreas.

NOTA: As unidades de medidas são retornadas de forma automática e padronizadas (m, km, m² e km²). Estas unidades de medida variam conforme o comprimento e área a serem mensurados.

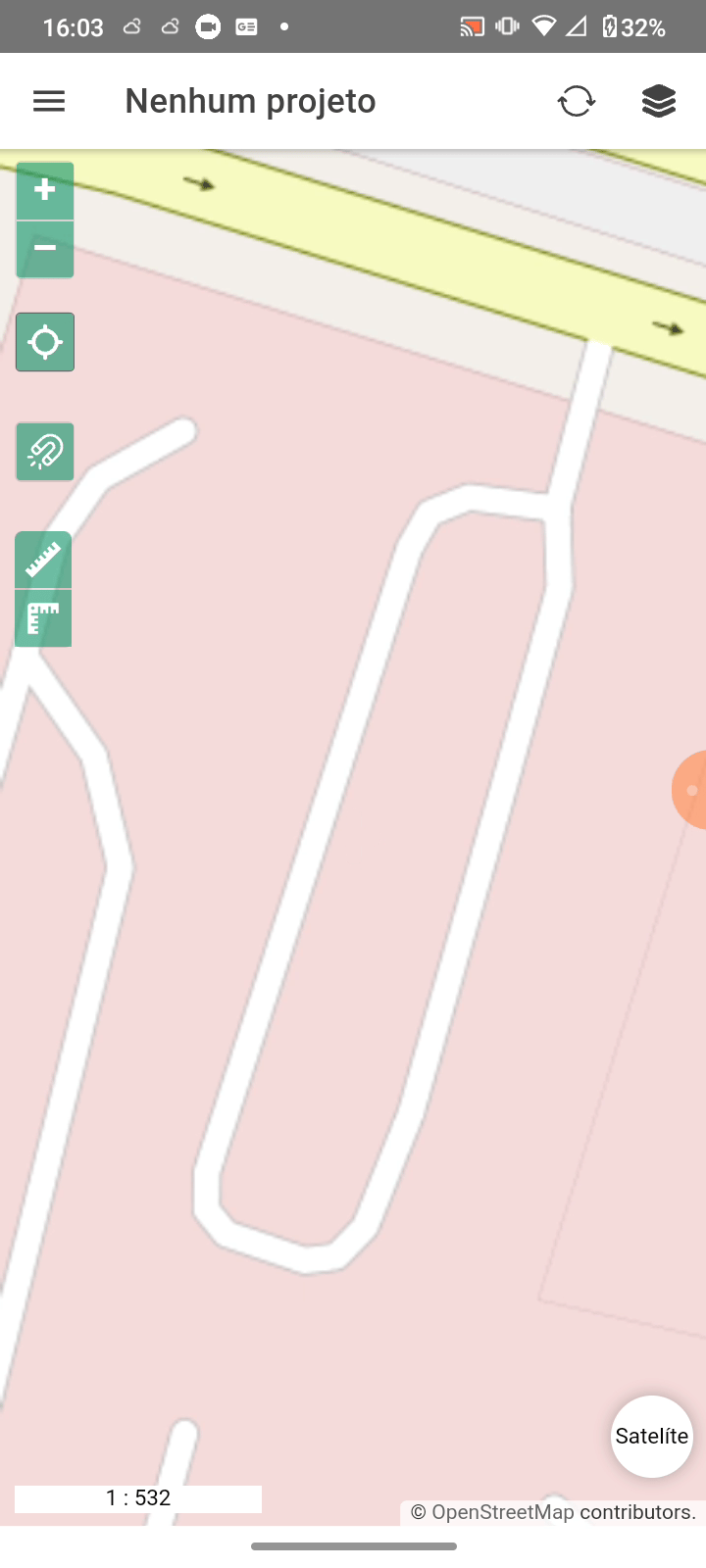

Figura 87 - App Coleta: Medições

15.1.2.3. Snap

A função snap no aplicativo de coleta assegura a aderência entre vértices, evitando espaços vazios ou sobreposições entre as feições. Esta função é aplicável tanto para medições quanto para a edição e criação de novas geometrias.

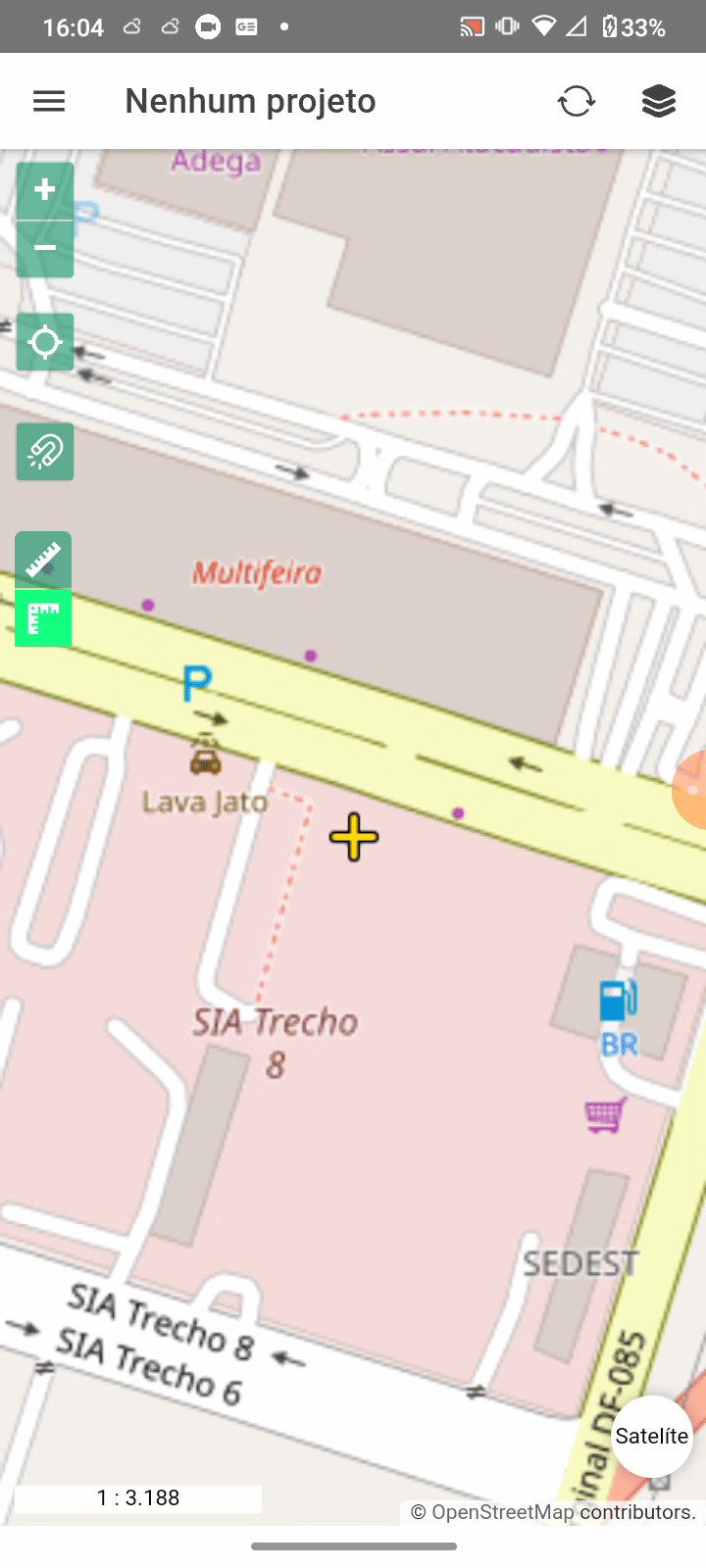

Figura 88 - App Coleta: Snap

15.1.3. Tela de login

Para ativar mais funcionalidades no aplicativo, é necessário realizar o credenciamento com usuário e senha. Este processo permite sincronizar os projetos/módulos aos quais o usuário tem acesso para executar as atividades de campo.

Para iniciar sessão, clique nos três traços no canto superior esquerdo da tela, conforme indicado na imagem abaixo. Uma janela lateral será aberta com várias opções. Escolha a opção Entrar. Em seguida, aparecerá uma tela de login. Acesse com suas credenciais da plataforma GEO360  e a tela retornará ao estado inicial, mas agora com a possibilidade de selecionar projetos.

Figura 89 - App Coleta: Login

15.1.4. Acesso aos módulos (projetos)

Após realizar o login, clique nos três traços no canto superior esquerdo da tela, como mostrado na imagem abaixo. A janela lateral será exibida novamente, desta vez com a opção Projetos. Ao selecioná-la, será aberta uma lista dos projetos/módulos disponíveis na plataforma GEO360  relacionados ao seu ambiente de trabalho (município/empresa/plano). Escolha o projeto ao qual tem acesso e deseja trabalhar. O aplicativo retornará à tela principal de mapas, exibindo uma mensagem confirmando a seleção do projeto, e o nome do projeto escolhido aparecerá no canto superior esquerdo.

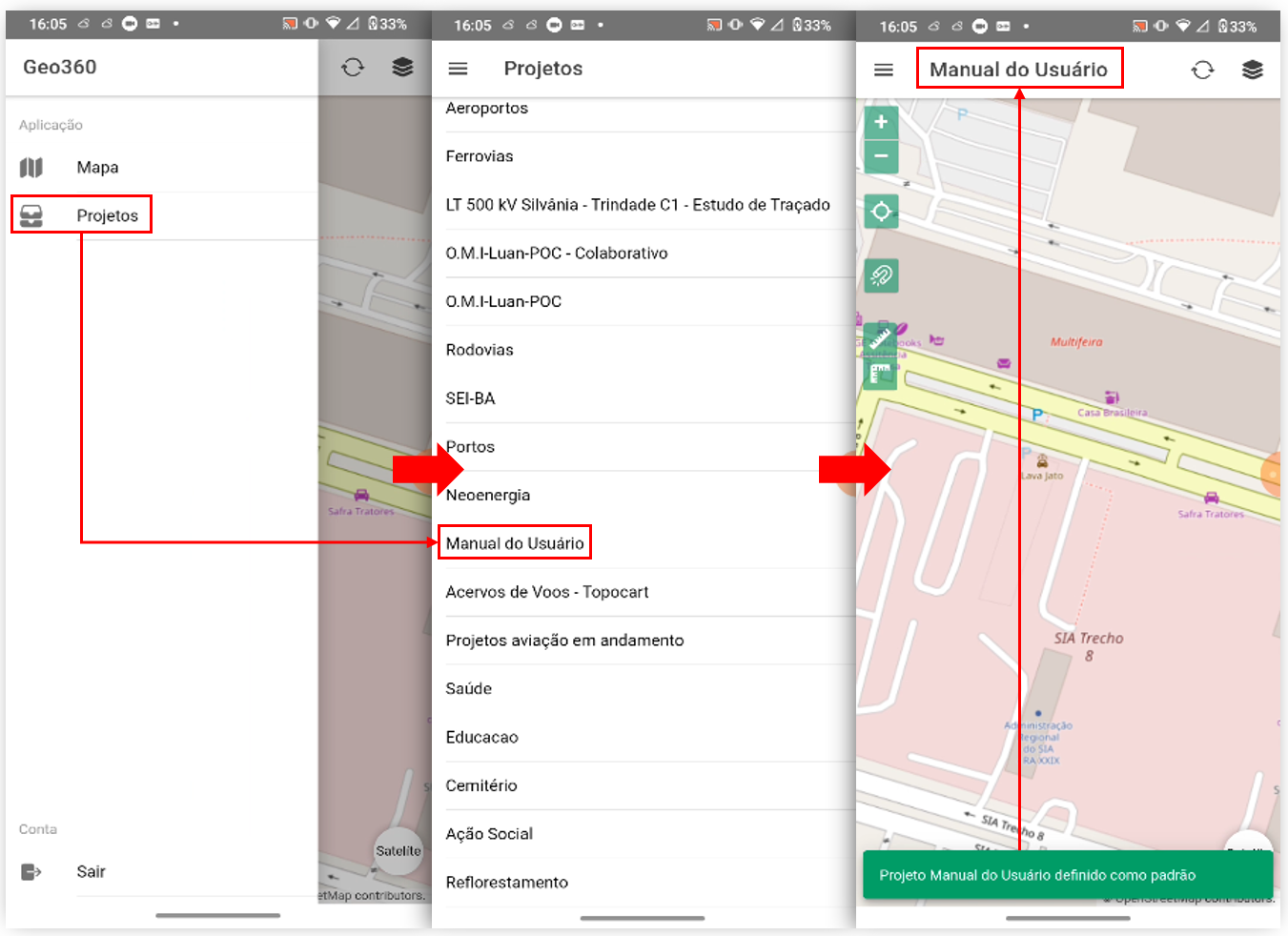

Figura 90 - App Coleta: Módulos (Projetos)

15.1.5. Localizar coordenadas

Ao selecionar um módulo, ferramentas adicionais são ativadas no aplicativo ao acessaraà janela lateral através do ícone no canto superior esquerdo. Entre as funções disponíveis estão:

• Formulários;
• Baixar Geometrias;
• Ir para coordenadas.

NOTA: A opção Formulários direcionará o usuário ao GEO360  através do navegador para efetuar os ajustes necessários. A opção Baixar Geometrias armazenará os dados coletados na memória interna do dispositivo para posterior importação na plataforma. No entanto, o processo de importação não será feito por sincronização, como descrito no subtópico 15.1.8, mas sim através da ferramenta de adicionar dados do GEO360 , abordada no tópico 6.

A funcionalidade Ir para coordenadas é semelhante à ferramenta de localização por coordenadas do GEO360 , conforme discutido no subtópico 5.1.3. A sua utilização é bastante simples: escolha a zona UTM desejada, que varia conforme a região a ser pesquisada, insera as coordenadas métricas e clique em Buscar. Os resultados serão apresentados em forma de lista, permitindo ao usuário voltar a uma consulta anterior, por meio de enquadramento de tela, ou removê-la da listagem.

Figura 91 - App Coleta: Localizar coordenadas

15.1.6. Camadas e mapas

Após o usuário selecionar um projeto/módulo, as camadas e mapas do dispositivo são sincronizados com os dados do GEO360 . Ao clicar no ícone de camadas no canto superior direito da tela, uma janela auxiliar será exibida, permitindo consultar e ativar as camadas e mapas locais. Nesta janela, estarão disponíveis:

• Vetores;
• WMS;
• Ortofotos.

Nesta lista, é possível habilitar, desabilitar e reordenar os vetores, além de contar com uma ferramenta para localizar as camadas. Os serviços WMS e os mapas locais podem ser apenas habilitados ou desabilitados, contando com uma ferramenta auxiliar de enquadramento.

Figura 92 - App Coleta: Camadas e mapas

15.1.6.1. Consultar mapas

Para consultar mapas, locais e WMS, basta ativá-los e clicar no ícone da lupa para enquadrar a região desejada.

Os mapas podem ser sobrepostos. No exemplo abaixo, a disposição das curvas de nível sobrepõe o mapa infravermelho.

NOTA: Caso o mapa não contenha espaços vazios ou áreas transparentes, a visualização do mapa sobreposto prevalecerá de forma predominante na tela.

Figura 93 - App Coleta: Mapas

15.1.6.2. Baixar camadas e formulários

Ainda na aba Camadas, ao clicar nos três pontos verticais, aparecem duas opções:

• Baixar camada (offline)
• Formulários

A opção Formulários leva o usuário ao GEO360  para ajustar os formulários, se necessário, e posteriormente sincronizar a camada, já modificada, para baixar no aplicativo e realizar as devidas atividades de coleta em campo. Ao escolher Baixar camada (offline), será possível desativar a internet e coletar dados no campo em modo offline. Em conjunto, serão disponibilizadas algumas outras opções, como:

• Ativar edição
• Atualizar camada (offline)
• Ir para
• Desativar rótulo
• Propriedades

NOTA: As atualizações das camadas offline exigem uma conexão à internet para sincronizar os dados e as alterações realizadas diretamente no GEO360 .

Destacando duas opções, já que as demais são autoexplicativas: a função Propriedades permite ajustar a escala máxima e mínima de renderização dos objetos, otimizando a interação em situações de camadas com muitas feições cadastradas. A função Ir para ajuda a enquadrar a camada com base em todos os registros nela contidos, conforme sugere a imagem abaixo, facilitando assim a localização instantânea dos dados numa área ou região, adequada especialmente em situações de dados concentrados na escala à nível de municípios.

NOTA: Na função Ir para, os dados dispersos serão considerados no enquadramento.

Figura 94 - App Coleta: Baixar camadas e formularios

15.1.6.3. Acessar formulários

Após baixar a camada, além das geometrias, todos os formulários associados a ela serão disponibilizados. Para acessá-los, basta selecionar uma feição. Ao fazer isso, será aberta uma nova aba onde o primeiro formulário aparecerá em tela, juntamente com os atributos preenchidos. Para navegar entre os múltiplos formulários, basta selecionar a seta no centro de tela, que mostrará todos os formulários contidos na camada. Conforme ilustrado na imagem abaixo, escolha o formulário desejado e a aba será atualizada automaticamente de acordo com a seleção feita.

Figura 95 - App Coleta: Acessar formularios

15.1.6.4. Acessar mídias

Na aba de seleção de camada, ao escolher a opção de imagens no centro da janela, são apresentadas duas opções:

• Dispositivo
• GEO360

A opção Dispositivo, abordada no subtópico 15.1.7.3, permite vincular novas mídias às camadas, sendo ideal para levantamentos de campo, utilizando a câmara ou galeria do próprio aparelho. Já a opção GEO360 é destinada à consulta de mídias já vinculadas à camada. Estas mídias são disponibilizadas ao baixar as camadas para operação em modo offline, sendo úteis para consultas imediatas sem a necessidade de acessar diretamente a plataforma de geoprocessamento.

NOTA: Mesmo após baixar a camada, é necessária uma conexão à internet para consultar as mídias que estão armazenadas na nuvem.

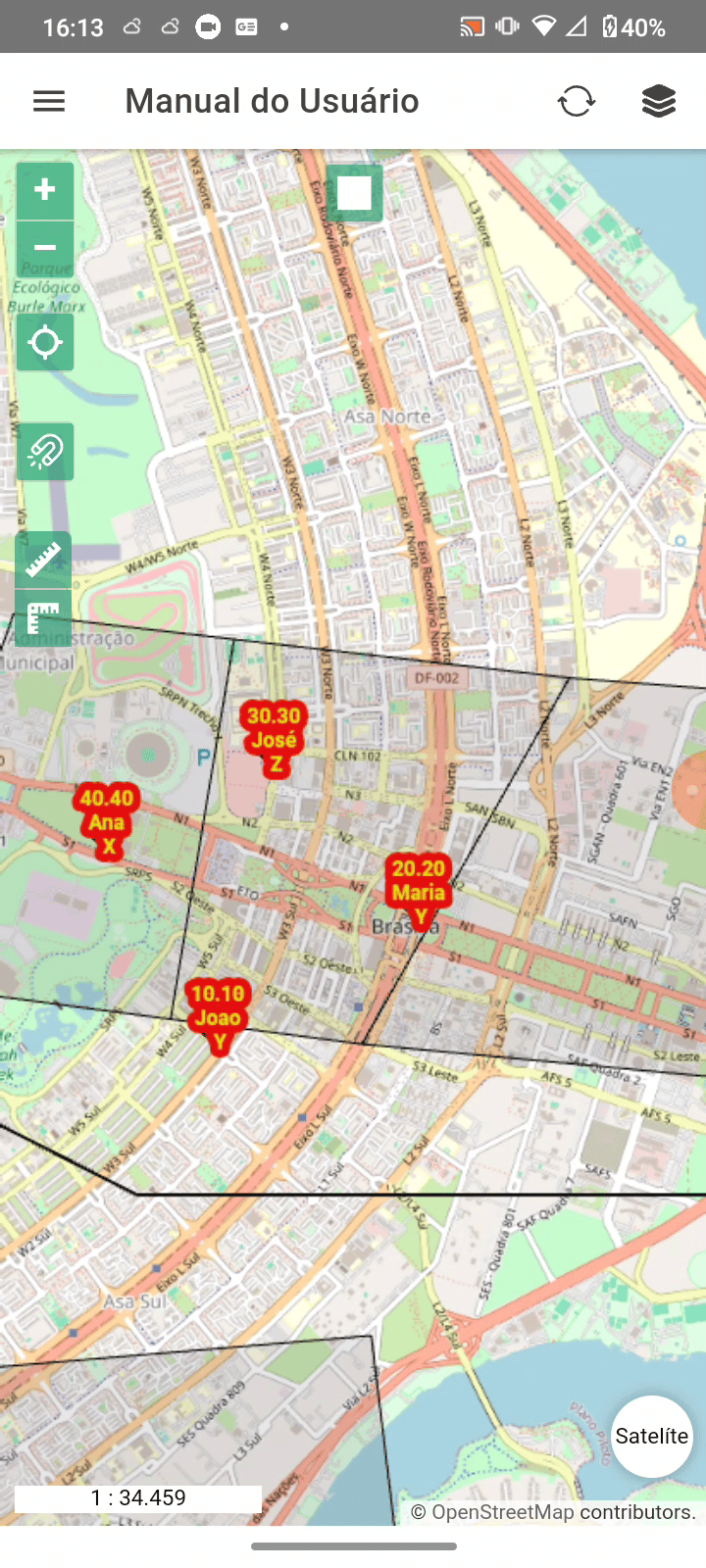

Figura 96 - App Coleta: Mídias

15.1.7. Edição de feições e atributos

O processo de edição das feições é crucial para a manutenção dos dados. Esta função é disponibilizada quando o usuário seleciona a opção Baixar camada para trabalhar em modo offline. Depois disso, estará disponível a opção Ativar edição, que deve ser ativada individualmente para cada camada em lista no projeto/módulo.

Nos tópicos seguintes, serão abordadas as funcionalidades com o modo de edição ativo, desde o lançamento de novas geometrias até à sincronização de dados com a plataforma de geoprocessamento, o GEO360 .

15.1.7.1. Adicionar ponto

Após selecionar a opção Ativar edição, observe na parte superior central da tela, onde aparecerá uma ferramenta em forma de marcador de localização. Ao clicar nela, será possível lançar geometrias de acordo com o tipo de feição da camada. Para pontos, basta clicar sobre a tela ou na caixa de seleção. Em seguida, o usuário será questionado se deseja cadastrar a nova geometria ou cancelar o lançamento, caso tenha ocorrido um equívoco. Se confirmar o lançamento, clicando em Confirmar, a feição será criada, destacada em azul, e o formulário para preenchimento das informações será aberto.

Figura 97 - App Coleta: Adicionar ponto

15.1.7.2. Preenchimento de formulários

O preenchimento dos formulários decorre da estruturação dos mesmos. Cada formulário possui campos específicos que devem ser preenchidos conforme a finalidade para a qual foram criados. No exemplo abaixo, é possível observar os modelos de campos e a dinâmica de preenchimento de cada um deles, incluindo:

• Texto;
• Número inteiro e decimal;
• Lista de escolha única e múltipla;
• Caixa de seleção;
• Data;
• Campo obrigatório (*);
• Regra de preenchimento.

NOTA: A ação de preenchimento é semelhante para os outros tipos de camada, portanto, não será abordada para as demais feições.

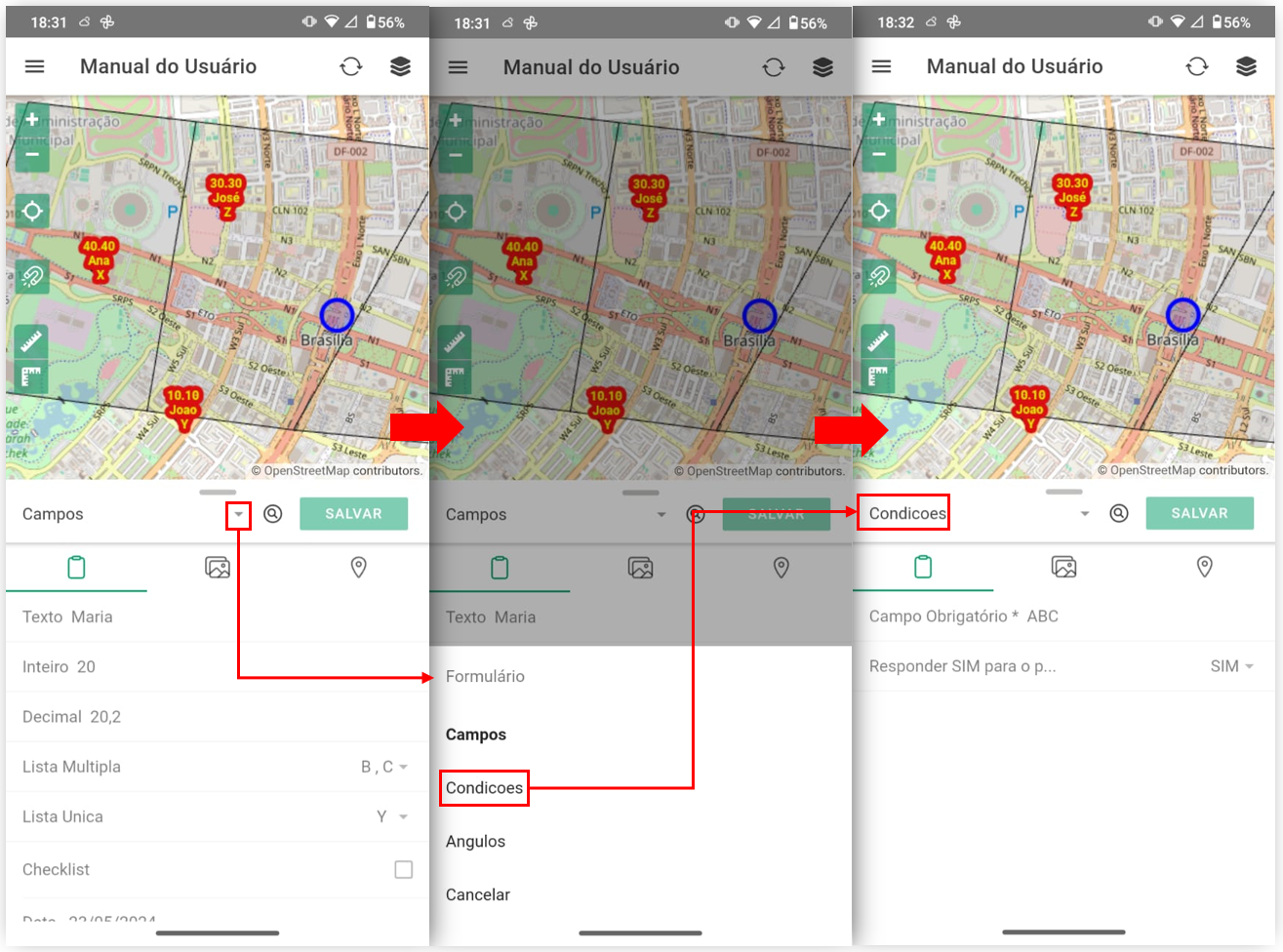

Figura 98 - App Coleta: Preenchimento de formulários

15.1.7.3. Vinculação de novas fotografias

Conforme abordado previamente no subtópico 15.1.6.4, para adicionar um novo registo fotográfico a uma geometria, deve-se acessar à opção central com o ícone de imagens e selecionar o botão Adicionar, destacado em verde, à direita da janela auxiliar.

NOTA: Na primeira interação de vínculo de fotos, o aplicativo solicitará ao usuário o acesso à câmara e à galeria do dispositivo.

No exemplo abaixo, foi realizada a captura de um novo registo através da câmara do dispositivo. Note que o processo é bastante intuitivo e, ao finalizar a captura, esta é disponibilizada em forma de lista na opção Dispositivo, onde será possível consultar todos os registos fotográficos e até mesmo excluí-los, caso deseje.

Figura 99 - App Coleta: Adicionar fotos

15.1.7.4. Mover ponto

A funcionalidade de mover pontos é crucial para corrigir o lançamento de geometrias já cadastradas pelo usuário. Para utilizá-la, basta selecionar a geometria desejada e clicar na tela ou usar a caixa de seleção auxiliar, abaixo do ícone em forma de marcador de localização. O aplicativo perguntará ao usuário se deseja deslocar a geometria ou cancelar a ação. Ao confirmar a intenção de prosseguir, clicando em Confirmar, a geometria será movida para a nova posição desejada.

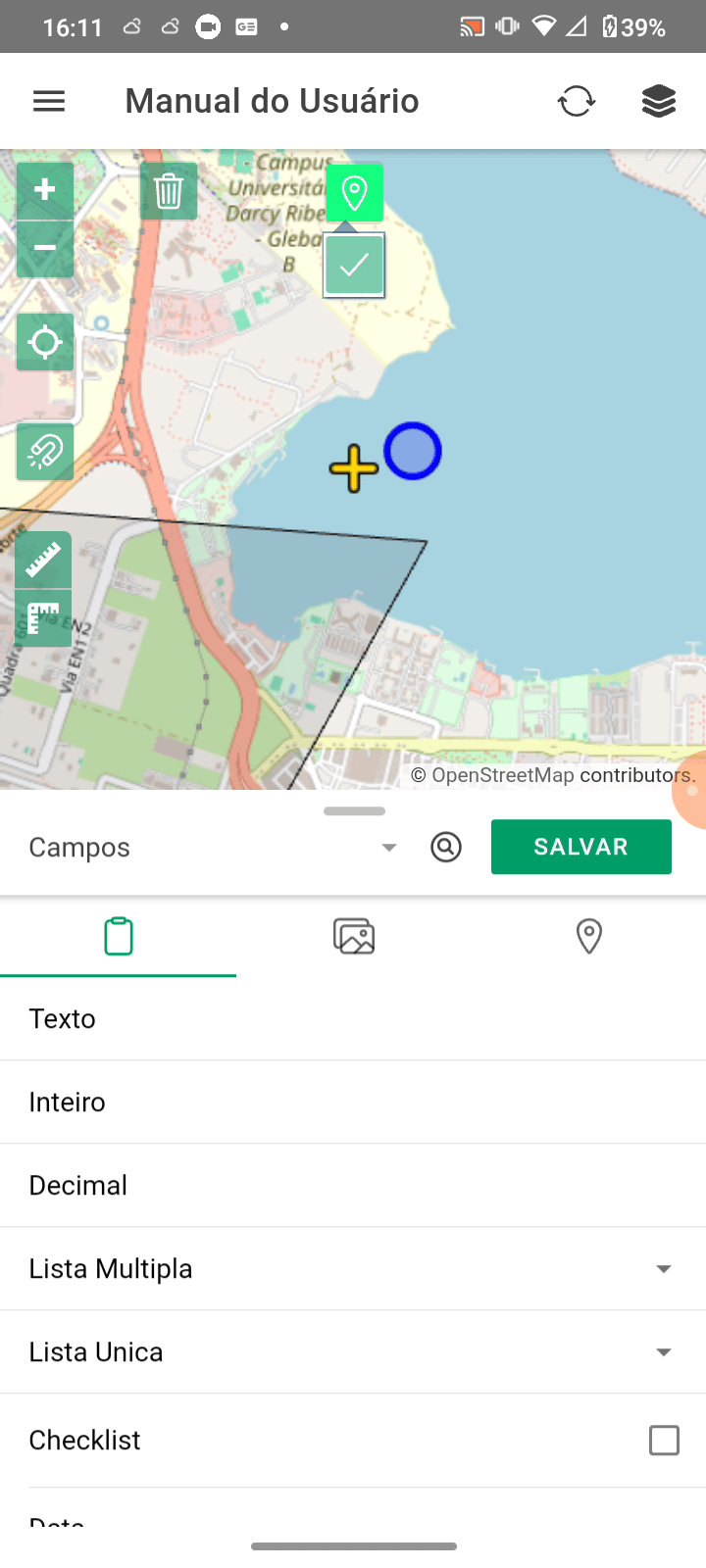

Figura 100 - App Coleta: Mover ponto

15.1.7.5. Ajuste manual de coordenadas

Uma alternativa para mover um ponto, além da opção mencionada no subtópico anterior, é através da alteração das coordenadas. O aplicativo coletor permite a manutenção individual das feições pelas coordenadas que formam uma geometria, sejam elas em formato métrico (UTM) ou graus decimais (Latitude e Longitude).

NOTA: O processo é semelhante para as outras feições. Para linhas e polígonos, todos os vértices que compõem a geometria serão listados, permitindo a alteração individual de cada um deles.

Para ajustar as coordenadas, acesse à terceira opção, representada por um ícone de marcador de localização na janela auxiliar da feição selecionada. Serão apresentadas duas opções de leitura de coordenadas: UTM e Graus (decimais). Escolha o formato desejado e a conversão será automática. Depois, altere o valor conforme desejar e confirme a alteração, através do teclado ou clique fora da caixa de coordenadas. A geometria irá ajustar-se ao novo valor e mover a feição para o novo ponto de referência.

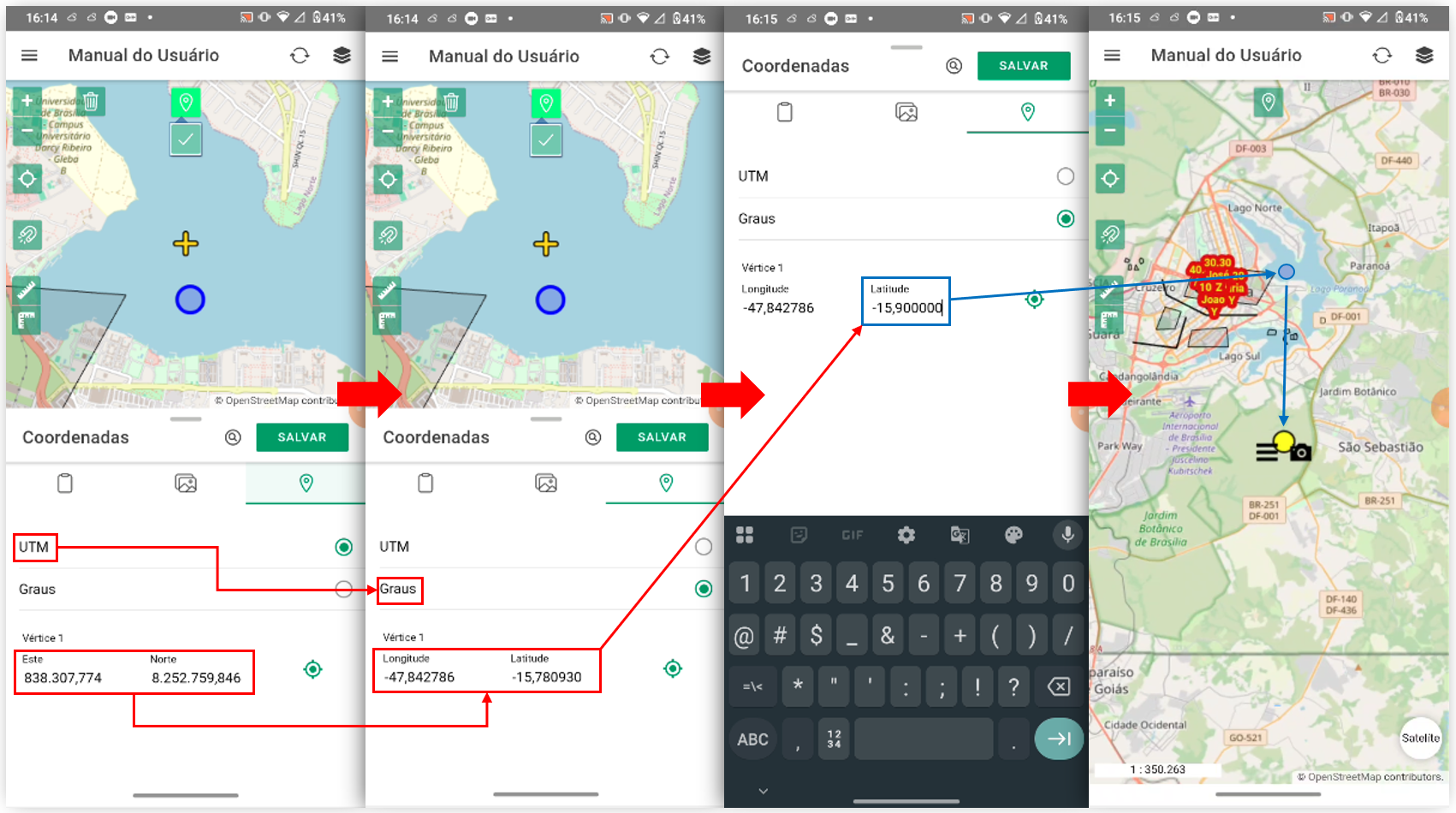

Figura 101 - App Coleta: Ajuste de coordenada

15.1.7.6. Ajuste de coordenadas com GPS Mobile

Uma outra alternativa para mover um ponto é o ajuste por GPS. Esta solução é simples para o usuário que deseja ajustar coordenadas usando a precisão do GPS do dispositivo. Esta ação economiza bastante tempo em ajustes pontuais, especialmente quando o ponto de interesse é a posição real do equipamento no momento da coleta ou ajuste.

De forma semelhante aos processos anteriores, acesse à terceira opção representada por um ícone de marcador de localização na janela auxiliar da feição selecionada. Depois, na lista de coordenadas, clique no ícone verde à direita do vértice de referência. Em seguida, confirme o interesse em mover a geometria (caso tenha dúvidas, o processo pode ser cancelado). Ao clicar em Confirmar, a geometria será movida automaticamente para a posição do GPS. Para localizá-la, basta acionar a função GPS nas ferramentas dispostas na lateral esquerda para enquadramento automático da tela.

Figura 102 - App Coleta: Ajuste de coordenadas com GPS

15.1.7.7. Adicionar linhas

Semelhante ao subtópico 15.1.7.1, onde foi discutido sobre a criação de pontos, seguiremos os mesmos passos para a criação de vetores lineares (linhas).

Com a opção Ativar edição habilitada na camada de interesse, clique na ferramenta em forma de marcador de localização para iniciar a criação de feições. Note que, ao contrário do lançamento de pontos, para as linhas há dois botões adicionais: mais (+) e menos (-). Estas funções servem para adicionar e remover vértices mediante ao processo de lançamento.

NOTA: A remoção de um vértice durante o desenho só pode ser feita através do botão auxiliar, que possui a função similar ao Undo, permitindo reverter para a condição anterior. Ou seja, ao desenhar 4 vértices, a remoção seguirá a ordem do último para o primeiro vértice lançado. E para excluir um vértice específico, será necessário o cadastro da geometria para uma ação posterior.

O processo de remover e adicionar um vértice está detalhado no subtópico 15.1.7.10.

Ao concluir o desenho da geometria, clique no ícone da caixa de seleção para confirmar o lançamento. O aplicativo perguntará se deseja prosseguir com o cadastro da feição (caso tenha dúvidas, o processo pode ser cancelado). Ao clicar em Confirmar, a geometria será criada, destacada em azul, e o formulário para preenchimento das informações será aberto.

Figura 103 - App Coleta: Adicionar linha

15.1.7.8. Mover e rotacionar linhas

Para efetuar qualquer ação sobre a geometria, é necessário estar em modo de edição. Seja para geometrias já existentes ou novos lançamentos, é possível realizar ajustes. A seguir, será demonstrado como é possível mover e rotacionar uma feição.

Primeiro, selecione a geometria desejada. A feição selecionada será destacada em azul e, em seguida, aparecerão duas ferramentas adicionais no topo central da tela: mover (ícone de setas em cruz) e rotacionar (ícone de giro). Ao selecionar a opção Mover, a feição será deslocada com base na posição inicial e final indicados. Ao selecionar **Rotacionar **, a barra auxiliar será exibida para realizar o giro. Basta deslizar da esquerda para a direita. A geometria girará em torno do seu centróide, que é a configuração padrão do aplicativo.

NOTA: No exemplo abaixo, para mover a geometria, utiliza-se a função Snap para selecionar previamente o vértice. O fluxo ideal é acionar a ferramenta e, posteriormente, indicar o ponto de referência para o deslocamento.

Figura 104 - App Coleta: Mover e rotacionar linha

15.1.7.9. Adicionar polígonos

Similar aos subtópicos anteriores sobre a criação de novas feições, seguiremos os mesmos passos para a criação de poligonais (áreas).

Com a opção Ativar edição habilitada na camada desejada, clique na ferramenta em forma de marcador de localização para iniciar a criação de feições. Assim como nas linhas, para os polígonos existem dois botões adicionais: mais (+) e menos (-), ambos mantém o mesmo comportamento descrito anteriormente.

O desenho da feição é um processo trivial, vértice por vértice. Ao finalizar, clique no ícone da caixa de seleção para confirmar o lançamento. O aplicativo perguntará se deseja prosseguir com o cadastro da feição (caso tenha dúvidas, o processo pode ser cancelado). Ao clicar em Confirmar, a geometria será criada, destacada em azul, e o formulário para preenchimento das informações será aberto.

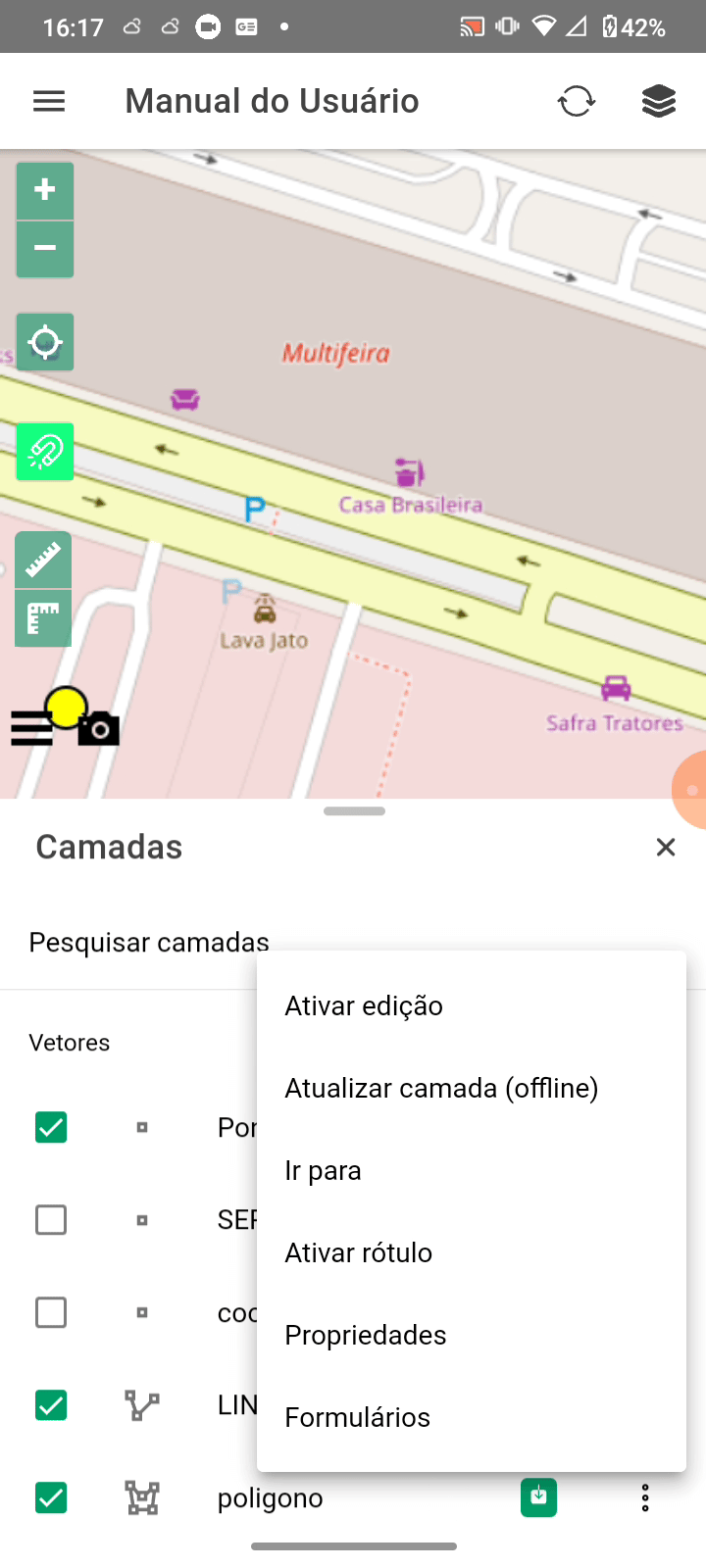

Figura 105 - App Coleta: Adicionar polígono

15.1.7.10. Adicionar vértices: poligonos e linhas

De maneira análoga aos demais procedimetos de edição, para editar uma camada, é necessário ativar o modo de edição. Em seguida, selecione a feição desejada, que será destacada em azul. Os vértices são realçados e numerados, facilitando a manutenção da geometria.

Para adicionar um novo vértice, clique em qualquer segmento de linha. Ao passar o cursor sobre o segmento, uma mensagem orientativa em preto aparecerá, indicando o interesse na criação de um novo vértice. O aplicativo perguntará se deseja prosseguir com o cadastro da feição (se houver dúvidas, o processo pode ser cancelado). Ao clicar em Confirmar, o novo vértice será adicionado e numerado sequencialmente.

Para mover um vértice, selecione-o primeiro. Para garantir a seleção, ative a função Snap do aplicativo. Ao passar o cursor sobre o vértice, ele será puxado de forma automática, e uma mensagem orientativa em preto indicará a intenção de seleção. Após selecionar o vértice, ao arrastar o cursor, aparecerá um novo botão com o ícone (X) que permitirá excluir o vértice, se assim desejadar. Para concluir o deslocamento do vértice, clique no destino final onde ele deverá ser posicionado. O aplicativo perguntará se deseja prosseguir com a ação (caso tenha dúvidas, o processo pode ser cancelado). Ao clicar em Confirmar, o vértice alocado na posição orientada.

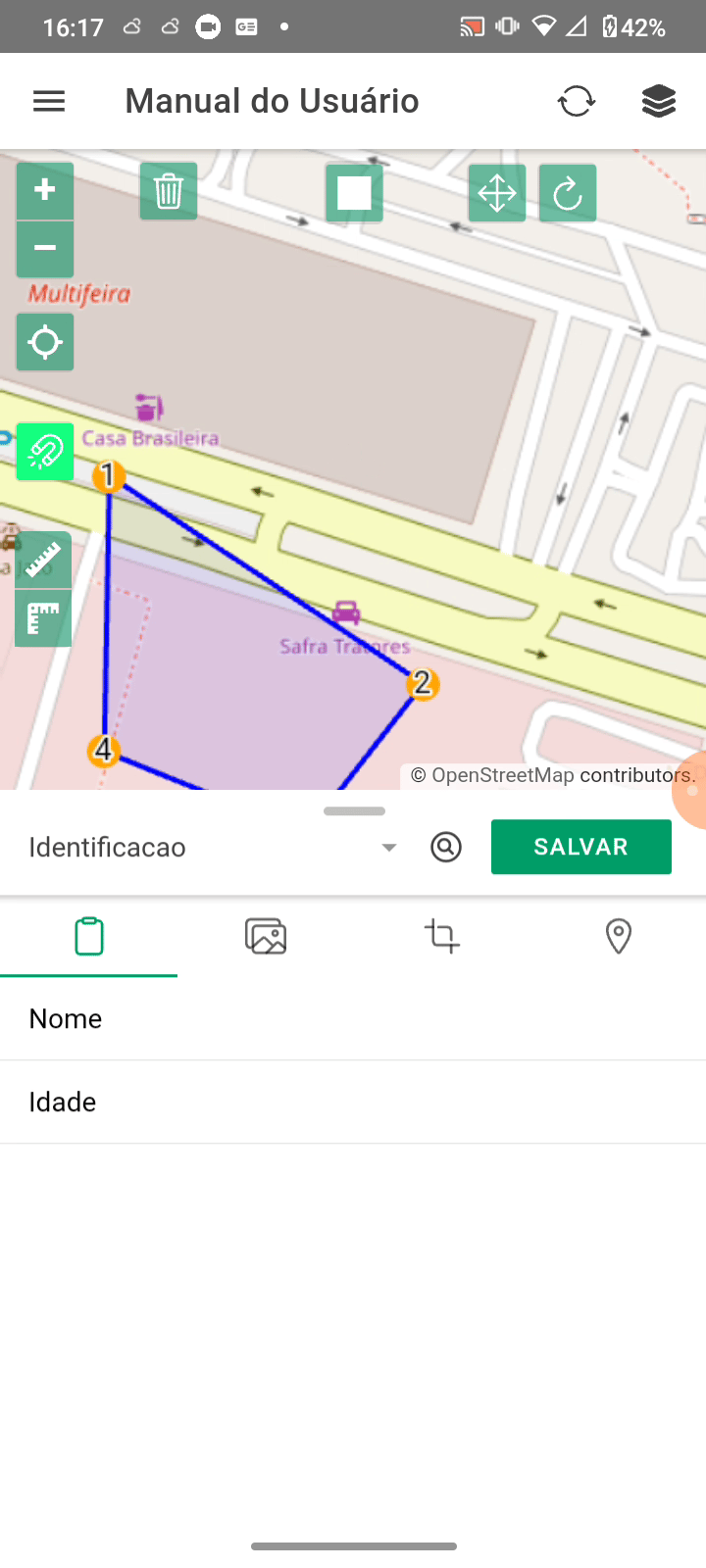

Figura 106 - App Coleta: Adicionar e mover vertice

15.1.7.11. mover e rotacionar polígonos

A ação de mover e rotacionar é semelhante ao que foi discutido no subtópico 15.1.7.8.

Primeiro, selecione a geometria desejada. A feição selecionada será destacada em azul e, em seguida, aparecerão duas ferramentas adicionais no topo central da tela: mover (ícone de setas em cruz) e rotacionar (ícone de giro). Ao selecionar a opção Mover, a feição será deslocada com base na posição inicial e final indicados. Ao selecionar **Rotacionar **, a barra auxiliar será exibida para realizar o giro. Basta deslizar da esquerda para a direita. A geometria girará em torno do seu centróide, que é a configuração padrão do aplicativo.

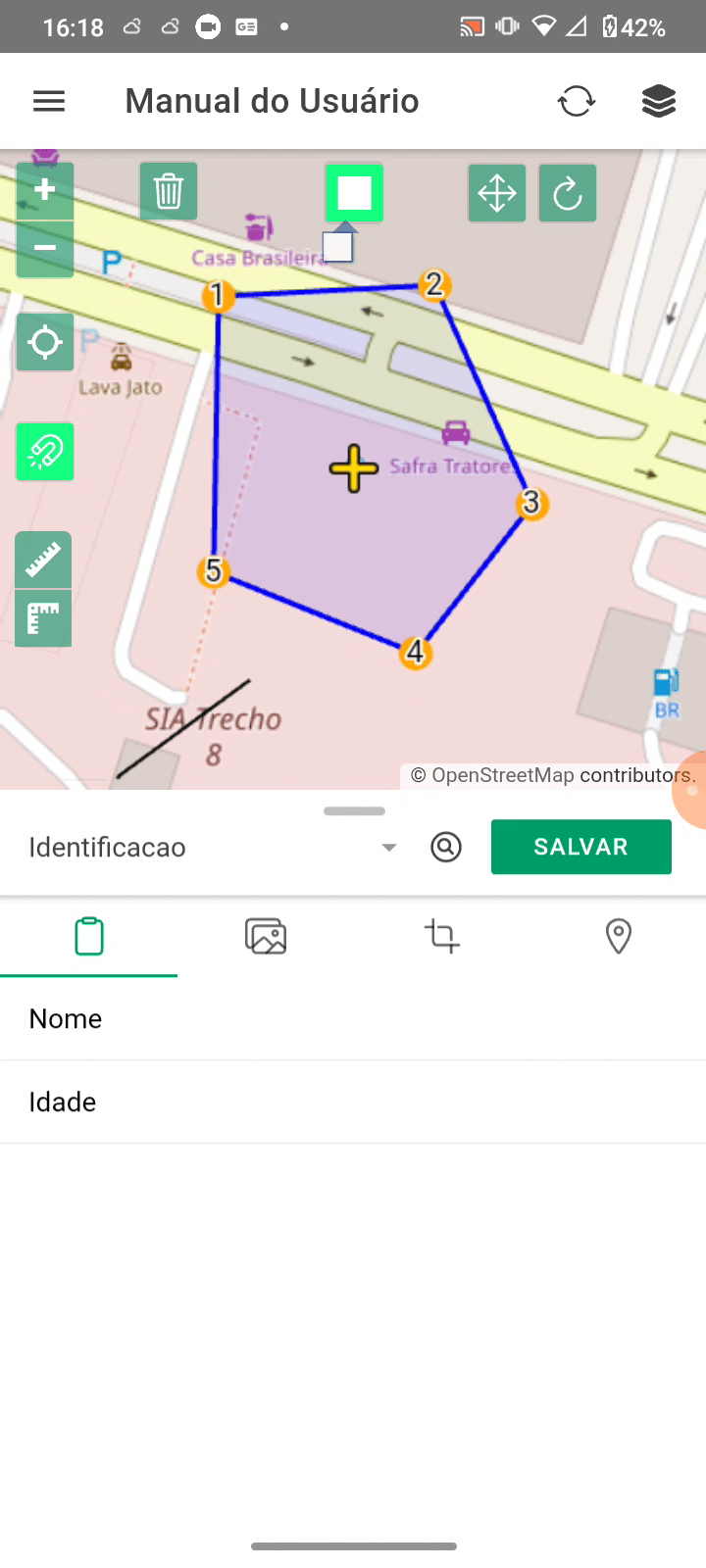

Figura 107 - App Coleta: Mover e rotacionar polígono

15.1.8. Sincronizar dados

A sincronização é uma etapa essencial do aplicativo de coleta, garantindo a consistência e integridade dos dados que são consumidos e enviados para o GEO360 . O processo é simples e não requer configuração do material de envio, pois a aplicação foi desenvolvida com foco no usuário e na otimização dos recursos.

Para enviar as informações cadastradas no aplicativo para a plataforma de geoprocessamento, clique no ícone de sincronizar dados, localizado à esquerda da ferramenta de camada, no canto superior direito da tela. Após requisitar a ferramenta, irá abrir uma aba auxiliar listando todas as geometrias cadastradas, conforme a última atualização de projeto e camadas.

NOTA: Ao selecionar um módulo ou atualizar uma camada com alterações efetuadas, todas as ações realizadas são resetadas e refletidas na listagem, que deixará de apresentar geometrias para sincronização.

Na listagem, os itens são organizados pela ordem de lançamento, com a primeira geometria alterada ou criada sendo mantida no topo, a segunda em sequência, e assim sucessivamente aplicada as demais. Cada item possui uma codificação individual, essencial para otimizar a comunicação com o GEO360 . O usuário pode selecionar os itens que deseja sincronizar com a plataforma de geoprocessamento. Contudo, a identificação de cada item em lista partirá da sua gestão do que foi coletado ou alterado.

NOTA: Geometrias com alterações de formulário e/ou incremento de mídias são indicadas no mapa para facilitar o controle do que foi realizado em cada feição.

Após selecionar as geometrias de interesse, clique em Enviar e aguarde a conclusão do processo de sincronização.

NOTA: É ideal que, no envio das informações, haja uma boa conexão de internet, sem interferências ou oscilações no sinal.

No exemplo abaixo, observa-se todo o processo: desde a seleção das camadas, o envio e a verificação do recebimento de dados no GEO360 . Todas as alterações feitas nos tópicos anteriores foram migradas para a plataforma. O incremento de geometrias, o preenchimento de informações tabulares nos múltiplos formulários e a inserção de fotografias foram realizados de forma satisfatória.

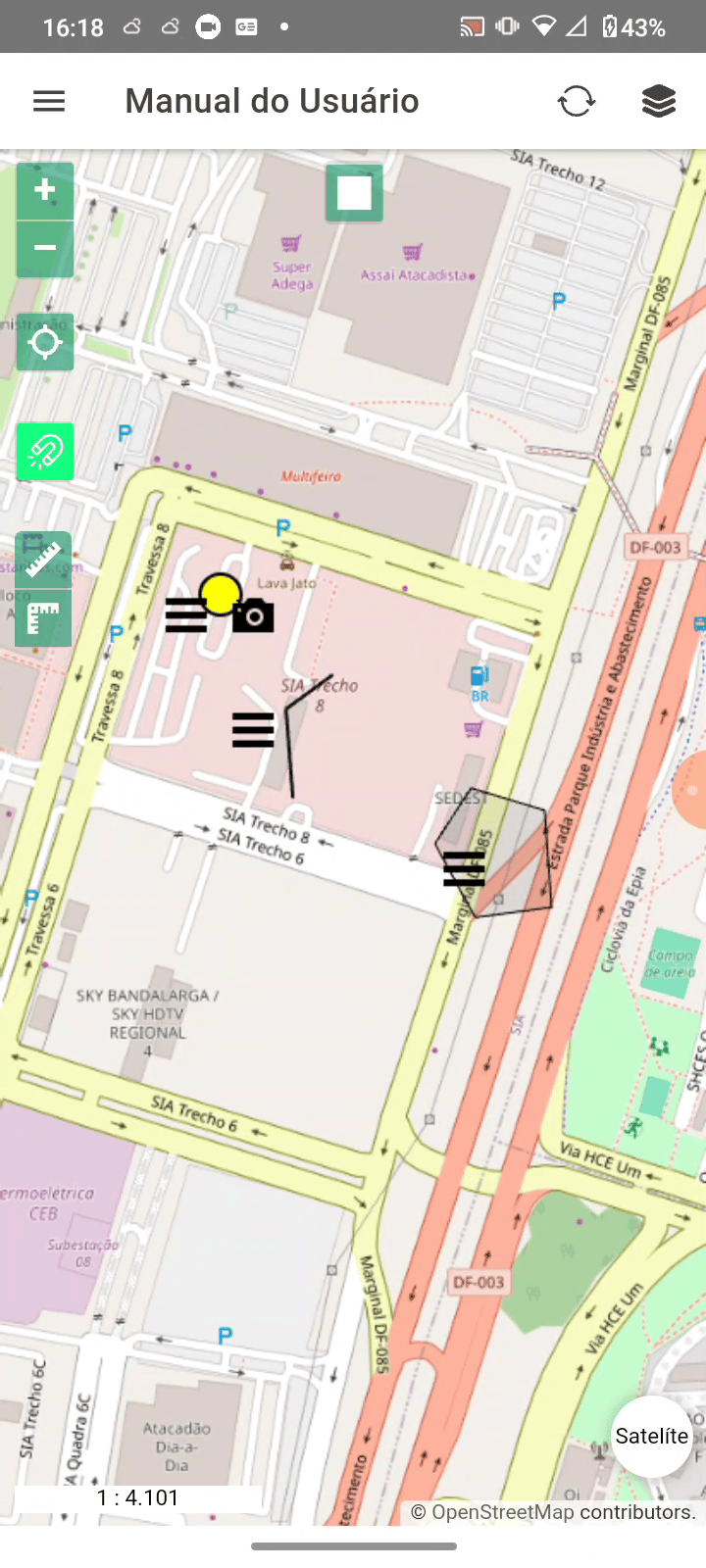

Figura 108 - App Coleta: Sincronização de dados

15.2. APP Cadastro

[TÓPICO EM CONSTRUÇÃO]

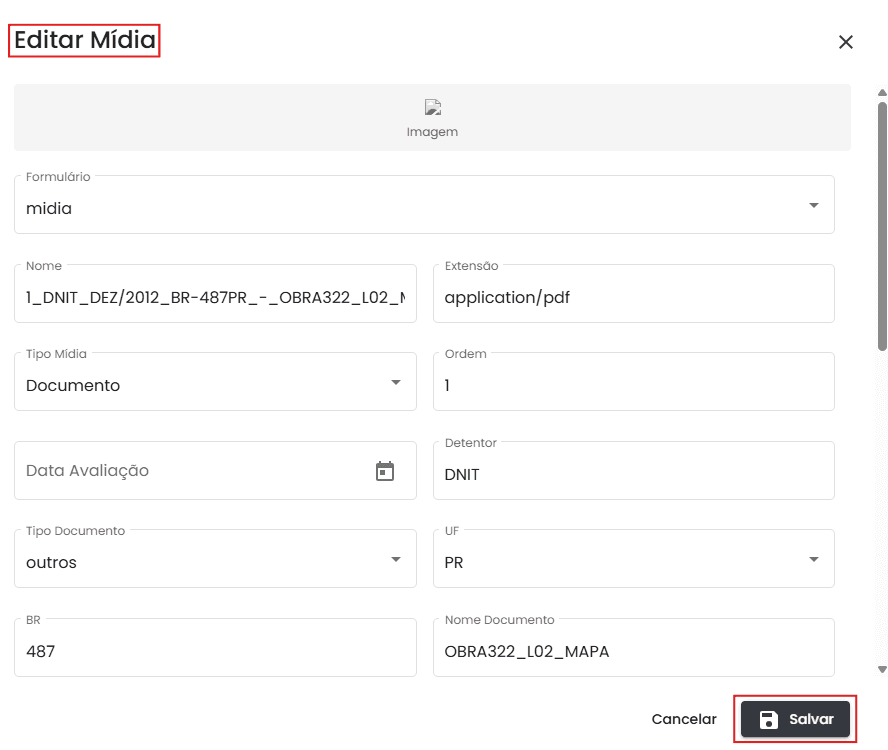

16. Ferramenta de Edição de Mídias

A ferramenta de Edição de Mídias do GEO360 permite gerenciar e atualizar documentos vinculados aos registros do sistema, especialmente por meio do campo DOCUMENTAÇÃO.

Por meio dessa funcionalidade, é possível adicionar arquivos e associá-los diretamente ao elemento cadastral correspondente (lote, imobiliário, edificação, entre outros). Após a inserção da documentação, o sistema disponibiliza um formulário com campos descritivos que podem ser preenchidos ou editados conforme a necessidade.

Os campos do formulário podem ser configurados e ajustados de acordo com a necessidade do projeto ou das regras definidas, permitindo maior flexibilidade no cadastro e na padronização das informações.

A ferramenta possibilita a atualização das informações relacionadas ao arquivo inserido, como descrição, tipo de documento, data de referência e demais atributos configurados no formulário. Essa edição pode ser realizada a qualquer momento, garantindo a consistência e a atualização dos dados vinculados às mídias.

Além disso, a funcionalidade contribui para a organização e centralização de documentos no ambiente do GEO360, facilitando a consulta, rastreabilidade e manutenção das informações, bem como o suporte a processos administrativos e técnicos que dependem de documentação digital associada aos cadastros.

17. Ferramenta de Perfil

A ferramenta de Perfil do GEO360 permite analisar a variação altimétrica do terreno ao longo de um determinado trajeto, possibilitando a identificação de características como aclives, declives e irregularidades da superfície.

Por meio dessa funcionalidade, é possível traçar uma linha sobre o mapa e obter um gráfico de elevação correspondente, representando o comportamento do relevo ao longo do percurso selecionado. Essa análise é especialmente útil para estudos técnicos, planejamento urbano, projetos de infraestrutura e avaliação de acessibilidade.

A ferramenta utiliza dados altimétricos disponíveis nas camadas do sistema para gerar o perfil do terreno, apresentando de forma visual e intuitiva as diferenças de altitude e inclinação. Com isso, o usuário consegue interpretar com maior precisão a topografia da área de interesse, auxiliando na tomada de decisão e na elaboração de análises geoespaciais mais detalhadas.

Além disso, o perfil gerado permite identificar pontos críticos, como trechos com elevada inclinação, contribuindo para a avaliação de viabilidade em projetos que dependem diretamente das condições do relevo.

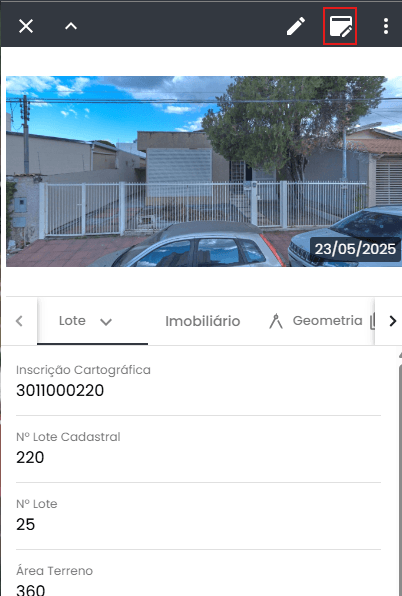

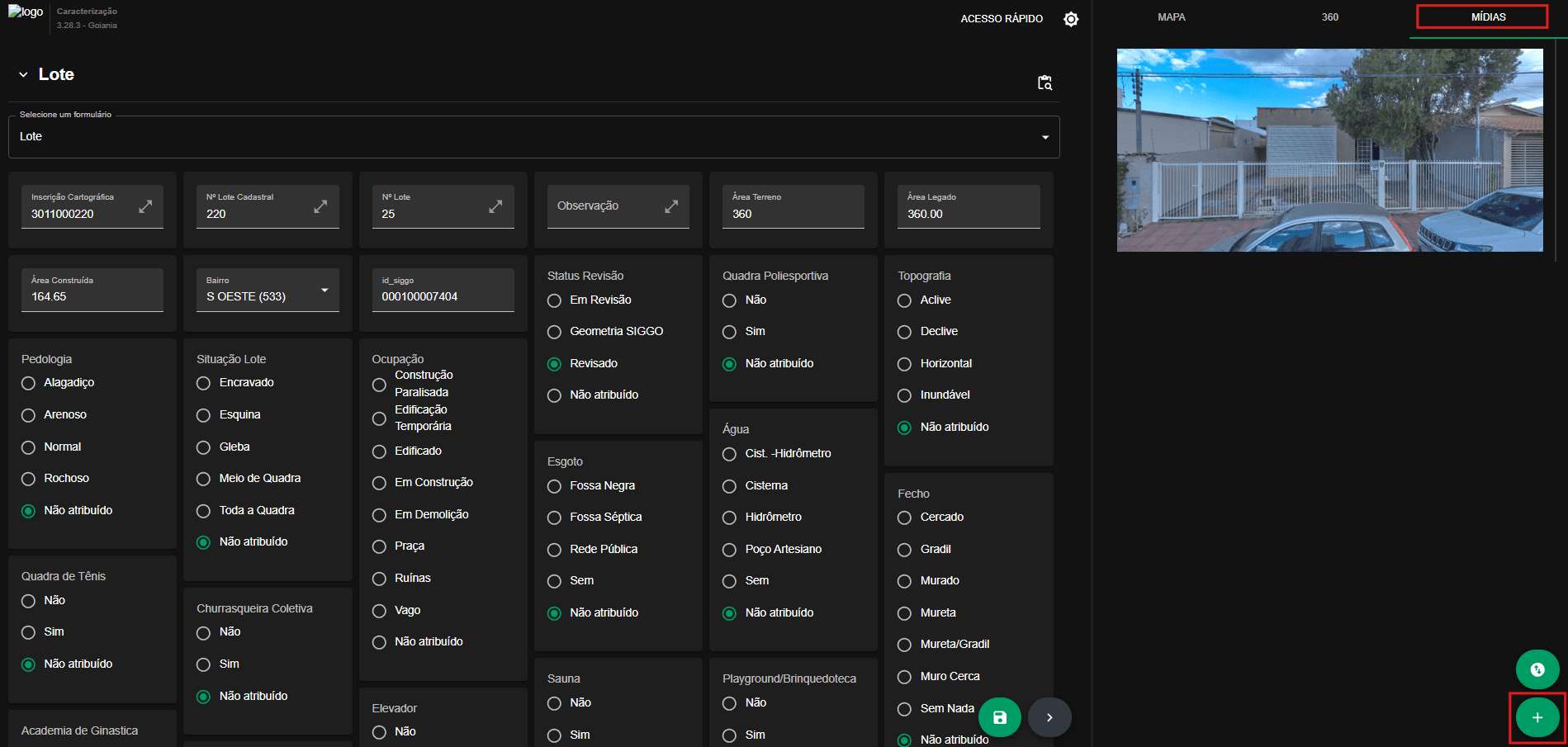

18. Histórico de Mídias

A funcionalidade de Histórico de Mídias do GEO360 permite registrar e acompanhar todas as mídias vinculadas a um determinado lote ao longo do tempo, garantindo rastreabilidade e organização das informações.

Por meio dessa ferramenta, é possível inserir novos registros de mídias e consultar os arquivos já associados, bem como visualizar as alterações realizadas, como inclusões e atualizações. Essa funcionalidade contribui para o controle histórico dos documentos, permitindo acompanhar a evolução das informações relacionadas ao lote.

O acesso ao histórico de mídias é realizado por meio da funcionalidade de Caracterização, onde o usuário pode visualizar, gerenciar e analisar todos os registros associados ao elemento cadastral.

Com isso, o GEO360 proporciona maior controle, transparência e segurança no gerenciamento de documentos, facilitando auditorias, consultas técnicas e a manutenção dos dados ao longo do tempo.

19. Ferramentas exclusivas do O.M.I.

[TÓPICO EM CONSTRUÇÃO]
